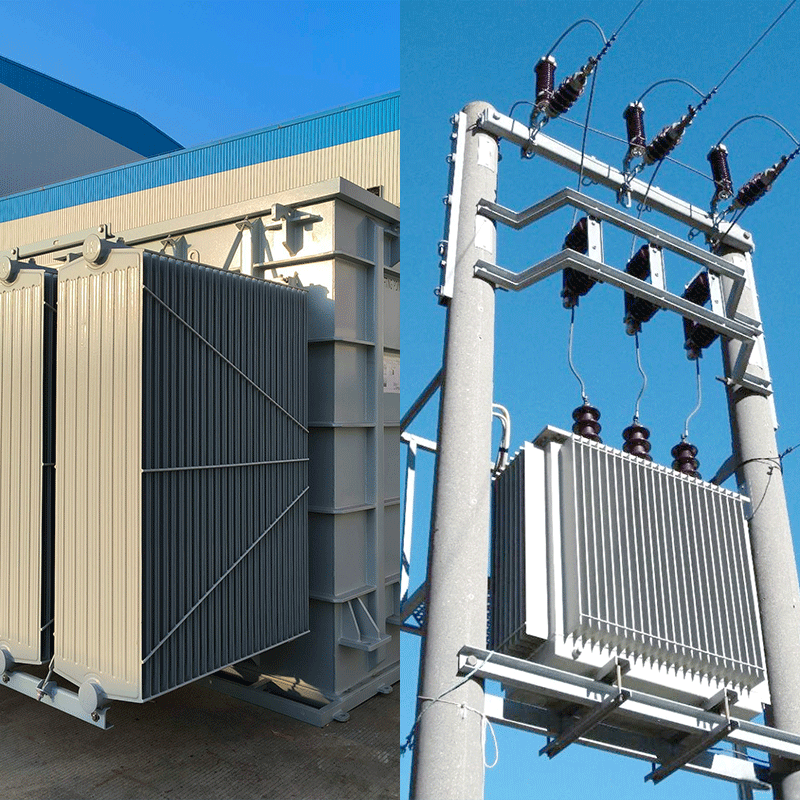

¿Cuál es la diferencia entre los transformadores montados en poste y montados en almohadillas?

De un vistazo: diferencias clave

Explicación detallada

Transformadores montados en polos

Estos son los tanques cilíndricos que ve unidos a los postes de servicios de madera, a menudo acompañados de recortes de fusibles y otros hardware.

• Construcción e instalación: están atornillados directamente al polo entre las líneas eléctricas primarias (alto voltaje) y secundarias (bajo voltaje). Los cables de alto voltaje entran a través de bujes en la parte superior, y los cables de bajo voltaje salen a través de una cabeza de clima a un lado, corriendo hacia la caída del servicio que se conecta a una casa.

• Aplicación: Son el estándar para los sistemas de distribución de energía de gastos generales . Los encontrarás en:

• Barrios mayores

• Zonas rurales

• A lo largo de las carreteras

• En cualquier lugar donde las líneas eléctricas se ejecutan sobre el suelo.

• Ventajas:

• Costo más bajo: más barato para instalar y mantener, ya que no requieren trincheras de excavación para líneas.

• Acceso más fácil para la reparación: los linieros pueden acceder rápidamente a ellos con camiones de cubo.

• Ubicación de fallas más fácil: los problemas a menudo son visibles desde el suelo.

• Desventajas:

• Exposición a elementos: vulnerable a daños por tormentas, fuertes vientos, árboles que caen y colisiones de vehículos con postes.

• Estética: considerado por muchos como visualmente poco atractivo.

• Riesgo de seguridad: mientras está alto, un accidente o una tormenta severa puede derribarlos, creando un peligro.

Transformadores montados en almohadillas

Estos son gabinetes verdes, de metal y cerrados sentados en una almohadilla de concreto a nivel del suelo, a menudo en una servidumbre en el patio trasero, un estacionamiento o al costado de un edificio comercial.

• Construcción e instalación: son gabinetes pesados, a prueba de manipulaciones, diseñados para proteger al público. Todos los cables de alto voltaje y bajo voltaje ingresan y salen bajo tierra . Están llenos de aceite o un fluido dieléctrico más seguro y menos inflamable.

• Aplicación: Se utilizan exclusivamente con sistemas de distribución eléctrica subterránea . Los encontrarás en:

• Subdivisiones residenciales modernas

• Centros urbanos de la ciudad

• Parques comerciales

• Hospitales y escuelas

• Cualquier área donde las líneas estén enterradas para la estética o la confiabilidad.

• Ventajas:

• Mejor confiabilidad: protegido del viento, el hielo y los árboles que caen, lo que lleva a menos interrupciones relacionadas con el clima.

• Estética: mucho menos molesto que las líneas y los polos aéreos, manteniendo el atractivo visual de un vecindario.

• Seguridad pública: el gabinete de acero cerrado y conectado a tierra los hace muy a salvo del contacto público accidental.

• Desventajas:

• Mayor costo: significativamente más costoso debido al costo de la zanja, el conducto y el transformador en sí.

• Reparación más lenta: la ubicación y reparación de fallas en líneas subterráneas puede ser más lento y destructivo (requiere cavar).

• Vulnerabilidad a las inundaciones: debe instalarse en áreas no propensas a inundaciones, o estar especialmente diseñadas para ello.

Resumen: la diferencia de núcleo

La elección entre transformadores montados en polos y montados en almohadillas no se trata de ser uno 'mejor' que el otro en el vacío. Se trata del diseño del sistema eléctrico:

• Los transformadores montados en polos son para líneas aéreas.

• Los transformadores montados en almohadillas son para líneas subterráneas.

Esta diferencia fundamental en la aplicación dicta su diseño, ubicación, costo y las ventajas/desventajas que cada uno aporta a la red eléctrica.
