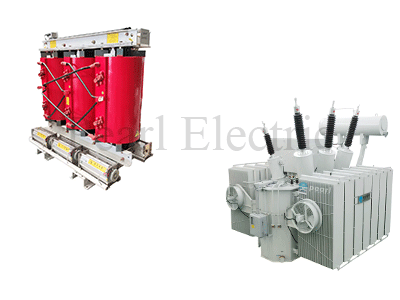

De tipo seco vs. Transformadores inmersos en aceite: una guía de comparación completa (edición 2025)

Como componentes críticos de los sistemas de energía, la elección entre los transformadores de tipo seco y de aceite afecta significativamente la seguridad del suministro de energía y la eficiencia. Esta guía analiza sus diferencias estructurales, de rendimiento y de aplicación para ayudarlo a tomar decisiones informadas.

I. Diferencias centrales

1.diseño y aislamiento

• Transformadores de tipo seco:

• Aislamiento: fundición de resina epoxi o aislamiento sólido no encapsulado (p. Ej., Papel Nomex).

• Estructura: núcleo/devanado visibles con bujes de goma de silicona.

• Transformadores inmersos en aceite:

• Aislamiento: aceite de éster mineral o sintético; Totalmente sumergido en un tanque.

• Estructura: tanque sellado con bujes de porcelana.

2. rangos de capacidad y voltaje

II. Comparación de rendimiento y costos

1. Capacidad de prisionero y sobrecarga

• Eficiencia de enfriamiento:

• Tipo seco: enfriamiento de aire natural/forzado (eficiencia limitada).

• IMBILLADO DE ACEITE: Circulación de aceite (superior para cargas altas sostenidas).

• Tolerancia a la sobrecarga:

• Tipo seco: ≤1.5x capacidad nominal (a corto plazo).

• IMCENSADO DE ACEITE: 30% de sobrecarga durante 1 hora.

2. Coste y mantenimiento

Iii. Escenarios de aplicación

1. Casos de uso de tipo seco

• Seguridad contra incendios: hospitales, subterráneos, rascacielos (epoxi-retardante de llama).

• Restricciones de espacio: sótanos, subestaciones compactas (tamaño 20% más pequeño).

• Zonas ecológicas: diseño sin aceite que cumple con ROHS.

2. Escenarios preferidos con iluminación de petróleo

• Necesidades de alta potencia: plantas térmicas, parques industriales (≥10mVA).

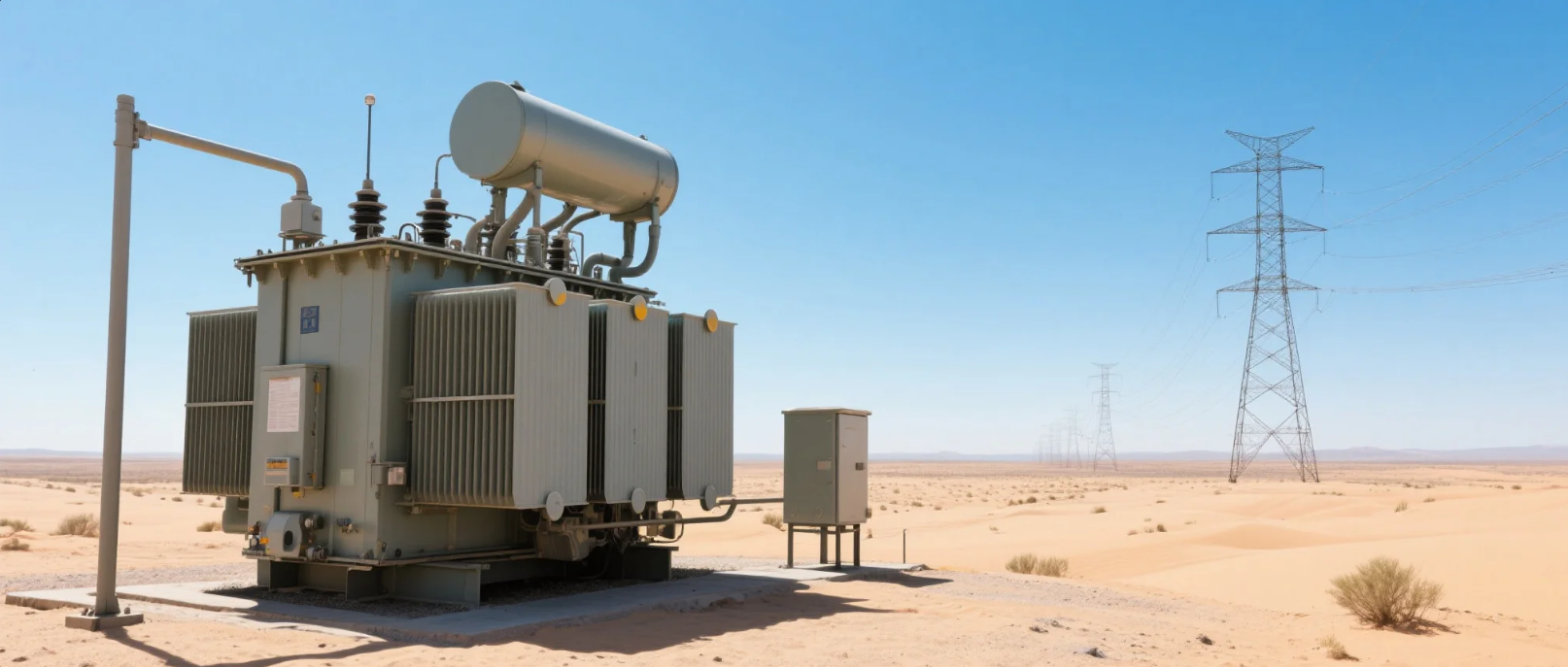

• Ambientes húmedos: áreas costeras, minas (el petróleo resiste la humedad).

• Climas extremos: rendimiento estable a -40 ° C a 45 ° C.

IV. Flujo de trabajo de selección

• Definir requisitos: tipo de carga (continuo/choque/armónico), entorno (humedad/espacio).

• Calcule la capacidad: S = Factor de potencia de carga (KW) / potencia.

• Características del partido:

• Seguridad contra incendios → tipo seco (serie SCB)

• Alta capacidad/voltaje → IMCENSED (Serie S13-M)

• Costo-beneficio: a largo plazo → tipo seco (bajo TCO); A corto plazo → inmerso en aceite (bajo CAPEX).

V. Tendencias e innovaciones

• Tipo seco:

• Monitoreo inteligente: sensores habilitados para IoT (por ejemplo, Siemens Coolblue).

• Alto voltaje: modelos experimentales de 66 kV para parques eólicos en alta mar.

• Imuminado en aceite:

• Eco-Upgrades: β-aceite (punto de fuego ≥300 ° C) reemplazando el aceite mineral.

• Diseño compacto: tanques corrugados sellados (huella 15% más pequeña).

Conclusión
Los transformadores de tipo seco y de aceite coexisten como soluciones complementarias. Con las regulaciones de ajuste (por ejemplo, el nivel 3 de la UE), los tipos secos dominan los sectores comerciales, mientras que los inmersos en aceite siguen siendo vitales para la infraestructura energética. Para una selección óptima, equilibre las especificaciones técnicas con los costos del ciclo de vida y consulte a los expertos para soluciones personalizadas.
