El nacimiento de un transformador de tipo seco

• Construcción del núcleo: el 'esqueleto' del transformador
  El núcleo es el corazón del circuito magnético del transformador. Su calidad afecta directamente la del transformador. pérdida sin carga y el nivel de ruido .

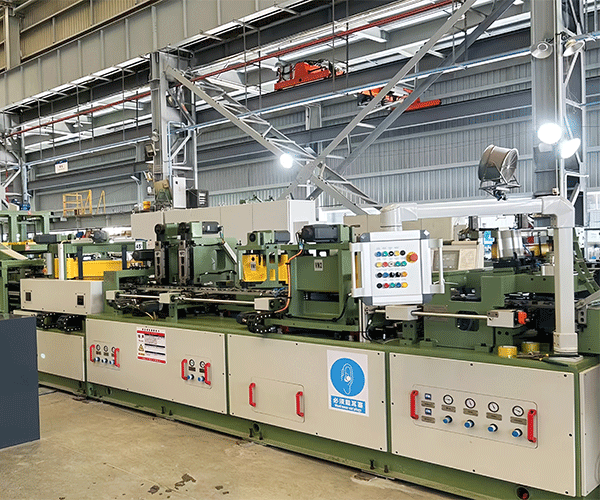

• Selección y corte de materiales: Generalmente se utiliza acero al silicio de grano orientado, laminado en frío y de alta calidad. A menudo, esto se graba con láser para ayudar a reducir las pérdidas por histéresis. Luego, el acero se corta a la forma y dimensiones requeridas utilizando una línea de corte.

• Apilamiento y sujeción: Los procesos modernos a menudo utilizan apilamiento 'escalonado' y una estructura Esto reduce efectivamente las pérdidas en las juntas y los espacios de aire, de junta totalmente en inglete de 45 grados . reduciendo así las pérdidas sin carga, la corriente sin carga y el ruido del núcleo . El núcleo ensamblado se sujeta firmemente con dispositivos especiales y, a veces, se recubre con un material resistente a la humedad y al óxido.




• Devanado y aislamiento de la bobina: el 'corazón' del transformador
  Los devanados forman el circuito eléctrico del transformador, lo que hace que su proceso de fabricación sea fundamental.

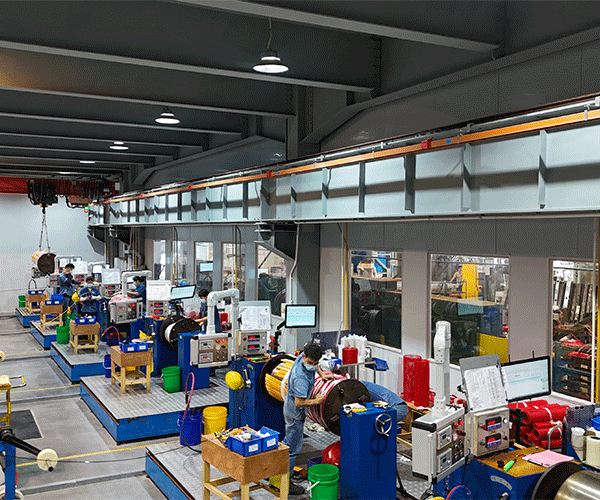

• Proceso de bobinado: los devanados de alto voltaje (HV) generalmente se bobinan utilizando máquinas bobinadoras de alta velocidad para garantizar la concentricidad y la estanqueidad, lo cual es crucial para la capacidad de resistencia a cortocircuitos del transformador . Dependiendo de la capacidad y el voltaje, los devanados de baja tensión (BT) pueden estar enrollados con lámina o con alambre.

• Cables de derivación: Los cables de derivación para el devanado de alta tensión deben colocarse con precisión de acuerdo con el diseño, con la longitud correcta, soldadura y envoltura aislante confiable para evitar problemas como cortocircuitos o problemas de ensamblaje.




• ️ Procesamiento de aislamiento: la 'capa protectora' crítica
  Esta etapa es especialmente crítica para los transformadores de tipo seco moldeados en resina.

• Secado previo: Los devanados y otros componentes del aislamiento se secan previamente antes de fundirlos para eliminar la humedad.

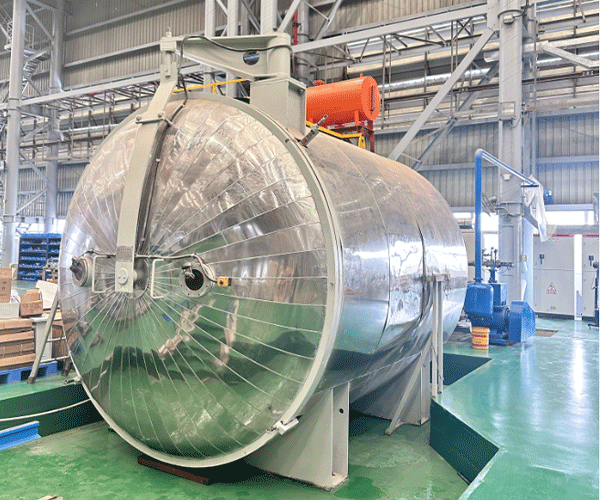

• Fundición de resina al vacío: consiste en verter un compuesto de resina epoxi mezclada en un molde que contiene los devanados en un entorno de vacío . El vacío elimina las burbujas de aire, asegurando que la resina penetre completamente y forme un sistema de aislamiento denso, lo cual es clave para controlar las descargas parciales..

• Curado: Después de la fundición, la unidad se calienta bajo un perfil de temperatura estrictamente controlado para curar la resina. La fundición y el curado adecuados garantizan que el transformador sea resistente a la humedad, a prueba de fuego y tenga una alta resistencia mecánica..

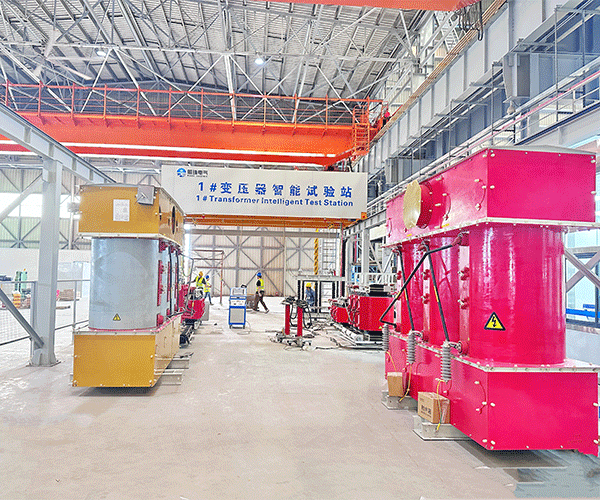

• ⚙️ Ensamblaje y pruebas: el 'control de estado' final
  Esto implica ensamblar los devanados aislados, el núcleo y otros componentes.

• Medición de relación de vueltas y prueba de resistencia del devanado

• Prueba de pérdida sin carga y pérdida de carga: verifica los niveles de eficiencia energética. Por ejemplo, un transformador seco tipo SCB13 tiene pérdidas sin carga y con carga significativamente menores en comparación con los modelos más antiguos.

• Pruebas de resistencia al voltaje aplicado y al voltaje inducido: verifica la resistencia del aislamiento principal y entre espiras.

• Prueba de descarga parcial: Los procesos de fabricación avanzados pueden dar como resultado niveles de descarga parcial muy bajos.

• Conjunto de núcleo y bobina: se ensamblan el núcleo y las bobinas y se realizan las conexiones internas.

• Montaje final e instalación de accesorios: esto incluye la instalación de ventiladores de refrigeración, dispositivos de control de temperatura, recintos protectores, etc.

• Pruebas de rutina: Son esenciales para garantizar que el transformador cumpla con los estándares y especificaciones de diseño.




• Embalaje y envío
  Finalmente, según el tamaño del transformador y la distancia de envío, se seleccionan los materiales y métodos de embalaje adecuados (por ejemplo, cajas de madera o acero) para garantizar que el producto esté protegido contra daños durante el transporte.

Resumen

En esencia, la creación de un transformador tipo seco de alta calidad es el resultado del efecto combinado de diseño, materiales, artesanía y control de calidad . La meticulosa atención del fabricante a la selección de materiales (p. ej., acero al silicio de alta calidad, cobre de alta conductividad, aislamiento de calidad) y a cada proceso de fabricación (p. ej., apilamiento de núcleos, bobinado, procesamiento de aislamiento) garantizan colectivamente el rendimiento y la confiabilidad del producto final.
