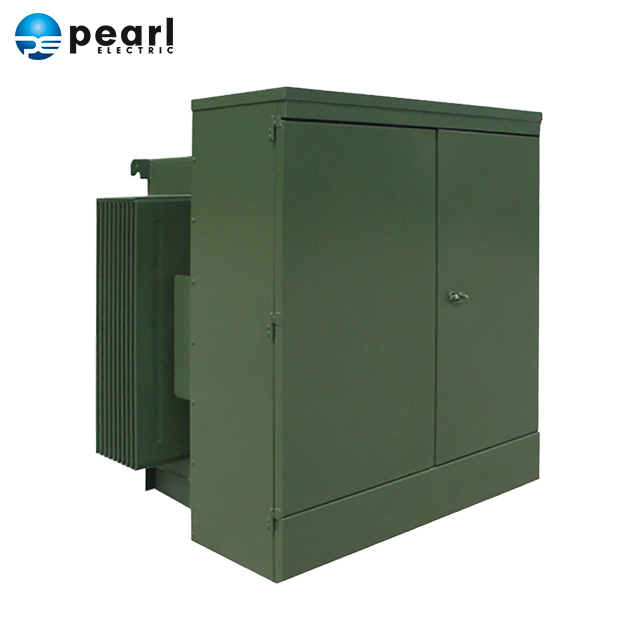

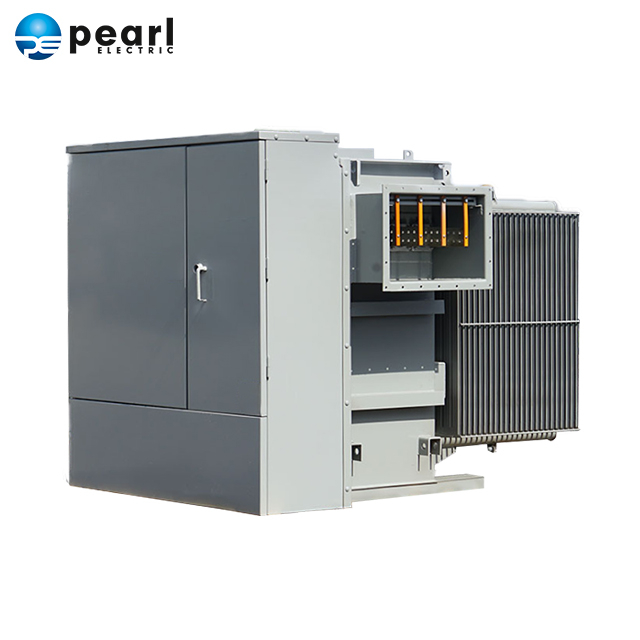

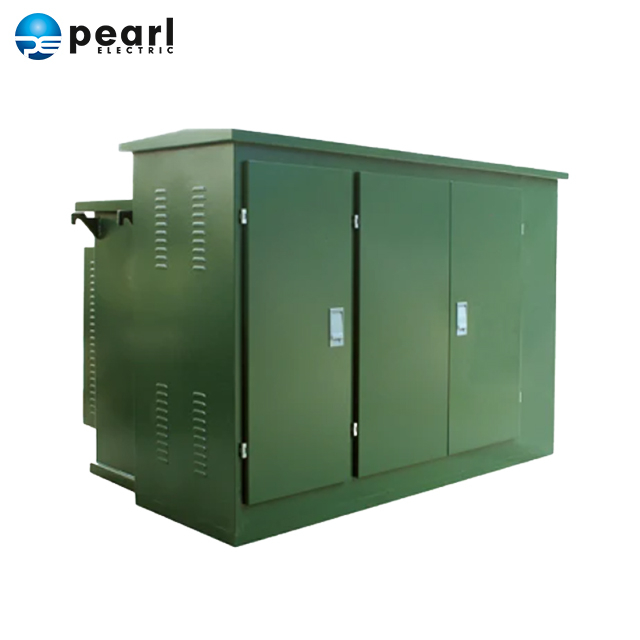

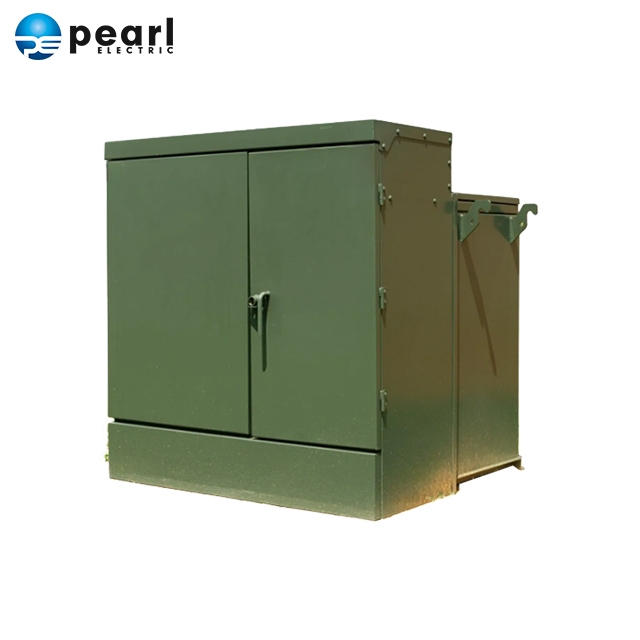

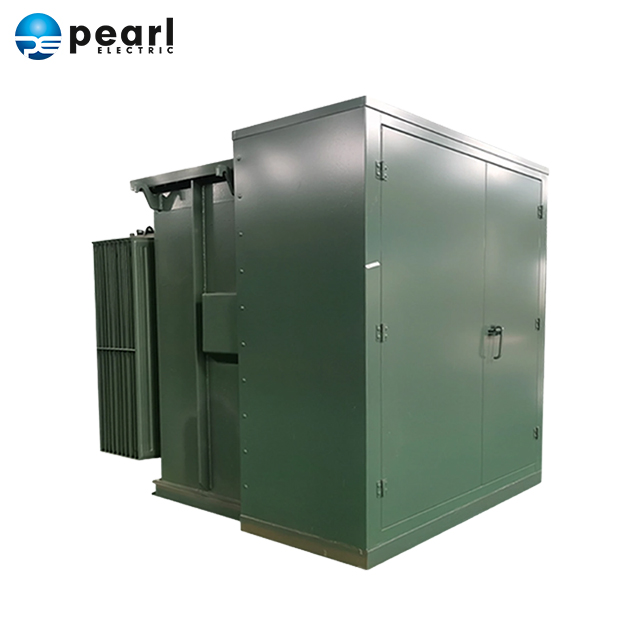

INTRODUCCIÓN DEL TRANSFORMADOR MONTADO EN PAD
Transformador montado en plataforma (PMT), también conocido como Almohadilla montar transformador o transformador combinado, tiene una serie de características significativas:
• Pequeña inversión, tamaño reducido, instalación y mantenimiento convenientes
• Se pueden instalar dispositivos de protección e instrumentos de medición según sea necesario.
• Todas las piezas cargadas están dentro de la caja, sin piezas cargadas expuestas, lo que evita eficazmente la invasión de animales pequeños.
• Sin necesidad de cuarto de distribución, se puede colocar directamente en el interior o exterior, así como a ambos lados de la calle y dentro de zonas verdes, garantizando la seguridad de las personas.
REFERENCIAS NORMATIVAS DE PADMONTE tranSANTERIOR
• IEEE C57.12.00™-2010 (o más reciente), Requisitos generales para transformadores de distribución, potencia y regulación sumergidos en líquido
• IEEE C57.12.28™-2014 (o más reciente), Integridad del gabinete del equipo tipo pedestal
• IEEE C57.12.34™-2009 (o más reciente), Requisitos para transformadores de distribución trifásicos autoenfriados, de tipo compartimental, montados en pedestal, de 5 MVA y más pequeños; Alto voltaje, voltaje nominal del sistema de 34,5 kV e inferior; Bajo voltaje, voltaje nominal del sistema de 15 kV y menos
• IEEE C57.12.35™-2013 (o más reciente), codificación de barras para transformadores de distribución y reguladores de voltaje escalonado
• IEEE C57.12.37™-2006 (o más reciente), Estándar IEEE para el informe electrónico de datos de prueba de transformadores de distribución
• IEEE C57.91™-2011, última revisión Guía IEEE para cargar transformadores de potencia sumergidos en aceite mineral de hasta 100 MVA con elevación promedio del devanado de 55 °C o 65 °C
CONSTRUCCIÓN DE TRAN DE DISTRIBUCIÓN PADMOUNTSANTERIOR
• Las puertas del transformador están diseñados para equipar con el pestillo en la posición abierta. cada puerta está diseñado para abrir 180°.
• Todos cpernos de cierre de la puerta del compartimento están diseñados para autoalineante, cautivo, PENTAHEAD y cumplir con la Figura 1 de IEEE C57.12.28™-2014

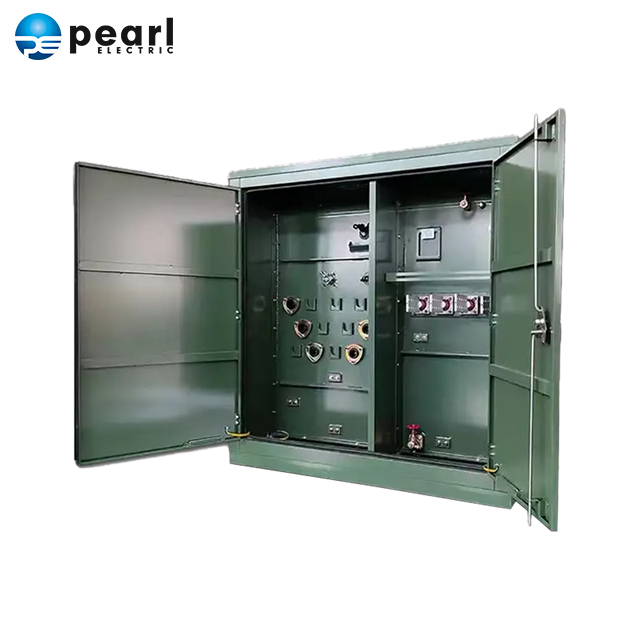

• El compartimento de conexión del transformador. está diseñado para aarregladoe para que la sección de alto voltaje es separada de la sección de baja tensión por una barrera vertical de acero.
• El Los fluidos refrigerantes son opcional para aceite aislante mineral o un aceite de semilla de éster natural como el aceite vegetal FR3.
• Transformadores que utilizan un fluido aislante de éster natural. son diseñado para 10°C por encima de los límites tradicionales de 65°C proporcionan:
El aumento medio de la temperatura del devanado voluntad no inferior a75°C,
El aumento de temperatura del punto caliente deberá no terminará 90°C
• Todos los Bay-O-Nets están equipados con goteo de aceite y podrían proporcionar una muestra de su protección contra goteo propuesta según los Estándares de Distribución Eléctrica.
• Un cambiador de tomas operado por grupo y/o un interruptor de doble voltaje. voluntad ser operable con un gancho y estar ubicado en un punto accesible (no requiere alcanzar detrás del cable para operar) en el compartimiento de alto voltaje.
• El portafusibles Bay-O-Net debe tener capacidad de ruptura de carga y ser adecuado para funcionar a temperaturas de sobrecarga. En transformadores donde los fusibles Bay-O-Net no están disponibles, suministre un fusible de cartucho interno.
TFICHA TÉCNICA PARA 5TRANSFORMADOR MONTAJE EN PAD DE 00KVA
ARTÍCULO | ZGSB-500/4,16/0,24(0,480) |
Fabricante | Pearl Electric Co., Ltd. |
Estándar | IEEE C57 |
Tipo de transformador | Ptransformador de montaje publicitario |
Voltaje primario | 4.16kV(alto voltaje) |
Voltaje secundario (BT) | 0,24 kV (BT)) |
Calificación nominal | 500KVA(alto voltaje)/500KVA(BT) |
Aumento de temperatura | 65°C(alto voltaje)/65°C(LV1)/ 65°C(L.V2) |
Impedancia (reino unido=) | 4% a las 500KVA |
Clase de aislamiento | Clase A |
Fase | 3 fases |
Frecuencia | 60hz |
Modo de enfriamiento | ONÁN |
Líquido aislante | Aceite mineral |
Devanado Material | Aluminio |
Material del núcleo | ACERO INOXIDABLE |
Grupo de vectores | Dyn1 |
HERRAJES Y ACCESORIOS
INSERTO DE BUJE HV
BUJE BT (X)
BUJE BT
GRIFO DESENERGIZADO CAMBIADOR(DETC)
INDICADOR DE NIVEL DE ACEITE
INDICADOR DE TEMPERATURA DEL ACEITE
VÁLVULA DE ALIVIO DE PRESIÓN
VACUÓMETRO DE PRESIÓN
RADIADORES
FUSIBLE DE BAHÍA-O-RED
TUBO DE LLENADO SUPERIOR DE ACEITE
VÁLVULA DE DRENAJE DE ACEITE CON VÁLVULA DE MUESTREO
VÁLVULA DE MUESTRA DE GAS
MANIJA DE PUERTA CON BLOQUEO
