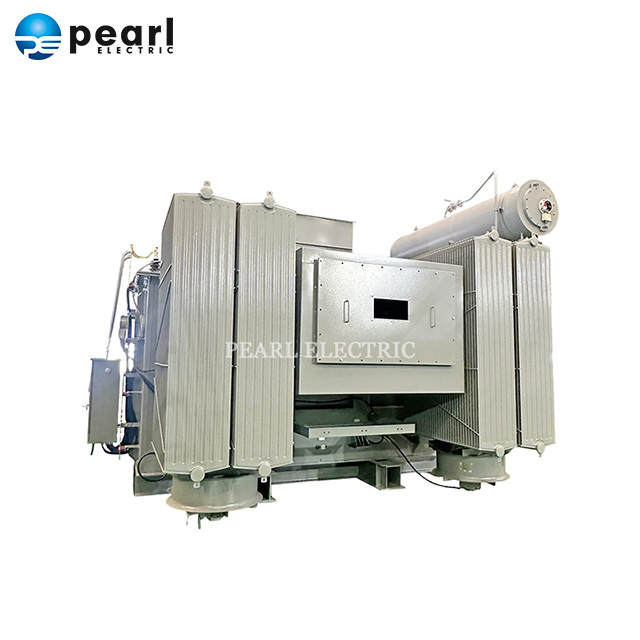

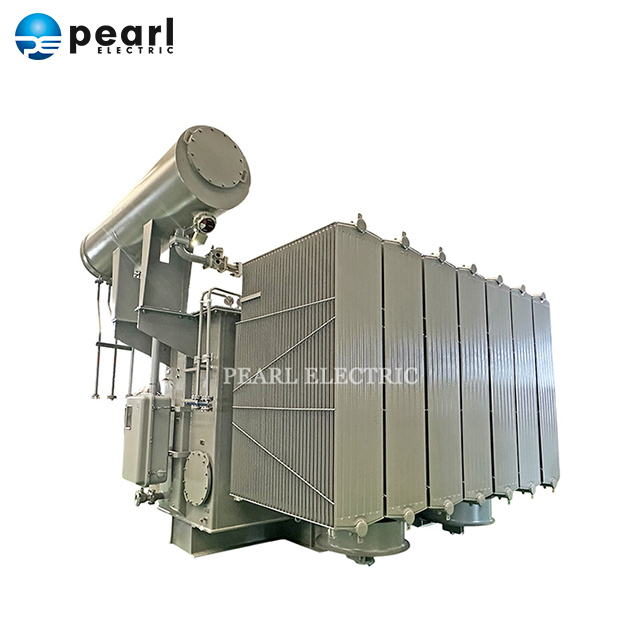

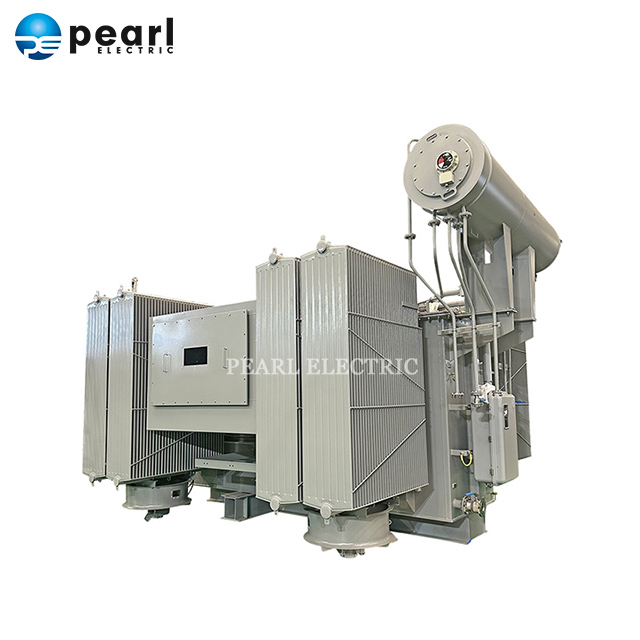

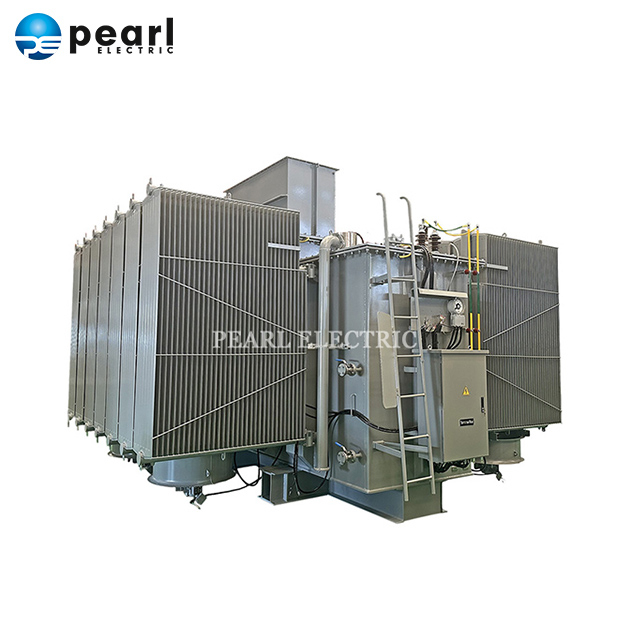

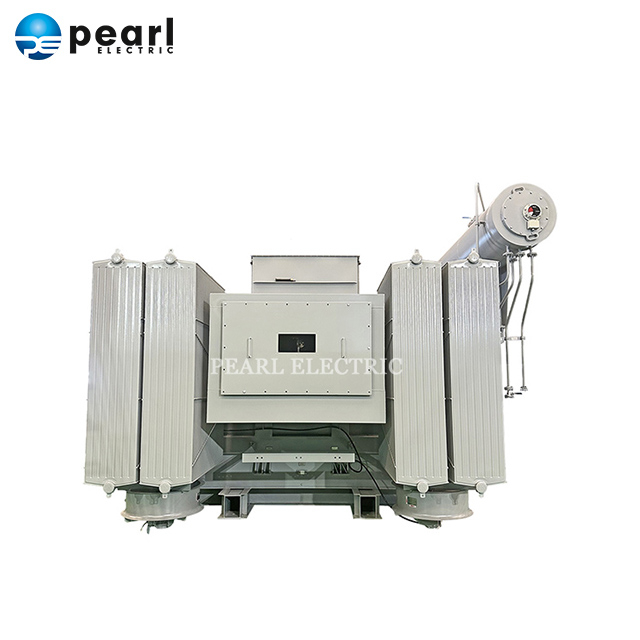

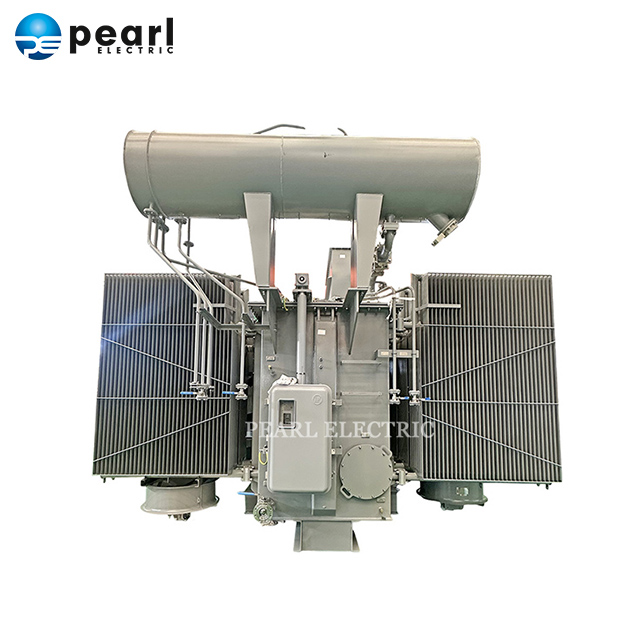

Transformador de potencia de distribución de aceite de alta capacidad 40/50 MVA
-
Fabricante: Pearl Electric (proveedor de confianza con sede en China)
-
Tipo: Transformador de distribución inmobiliaria de aceite
-
Capacidad: 40 MVA / 50 MVA
-
Ventajas técnicas: sistema de enfriamiento, cambiadores de tap (OLTC)
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
1. Descripción general del producto
Rango de capacidad : 40-50 MVA
Clases de voltaje :
Primario: 33kV/66KV/110KV (personalizable)
Secundario: configuraciones específicas del proyecto
Tipo de enfriamiento : inmersión en aceite (Onan Standard, ONAF Opcional)
Configuración de fase : sistemas trifásicos
2. Especcificaciones técnicas clave
| Característica | Especificación |
| Cambiador | Cambiador de tap (OLTC) en carga con ± 4 × 1.25% de regulación |
| Clase de aislamiento | Clase A (hasta 105 ° C) |
| Material central | CRGO Silicon Steel (M5/Moh/Hi-B Grado, 0.23-0.30 mm) |
| Opciones de conductor | Cobre/aluminio lv lv/hv conductores rectangulares/redondos |
| Sistema de protección | Protección integrada de fusibles para sobrecarga/cortocircuito |
| Diseño de tanques | Opciones de radiador o pared corrugada |
| Sistema de pintura | RAL 7033 estándar (colores personalizados disponibles) |
3. Características avanzadas
Rendimiento eléctrico
La construcción de núcleo de colapas optimizado reduce las pérdidas sin carga en un 15-20%
Cornos recubiertos de resina DDP con aislamiento especial de papel Kraft
El voltaje de impulso soporta hasta 250kV
Diseño mecánico
Paredes de tanque corrugadas o radiadores atornillados
Sistema de aislamiento secado al vacío (<1% de humedad residual)
Pintura resistente a la corrosión de doble capa (mínimo de 120 μm)
4. Ventajas de rendimiento
Eficiencia : <0.8% de pérdidas sin carga,> 99.3% de eficiencia a plena carga
Confiabilidad : Vida de diseño de 30 años con mantenimiento adecuado
Seguridad :
Válvula de alivio de presión (resistencia 7PSI)
Relé de Buchholz opcional
Ambiental :
Nivel de ruido <65dB
Compatible con aceite vegetal FR3
5. Proceso de fabricación
1. Asamblea de carro
Laminaciones de Crgo cortadas con láser
Juntas de portapasa
Marcos de sujeción recubiertos de zinc
2. Proceso de viernes
LV: bobinados helicoidales o de aluminio
HV: bobinados continuos de disco o capa
Impregnación de presión de vacío
3. Control de calidad
Pruebas de rutina por IEC 60076
Pruebas especiales disponibles:
Impulso
Aumento de la temperatura
Posescircuito
6. Matriz de aplicación
| Sector | Instalación típica | Requisitos especiales |
| Infraestructura de la cuadrícula | Subestaciones | OLTC con interfaz SCADA |
| Plantas industriales | Líneas de proceso | Altos cortocircuito de cortocircuito |
| Energía renovable | Parques solares/eólicos | Diseño de baja pérdida |
| Comercial | Centros de datos | Opción de riesgo de incendio reducido |
Parámetros del producto
| Valor | de parámetro |
|---|---|
| Voltaje primario | 33kV o personalizado |
| Capacidad | 40MVA a 50MVA |
| Grietas | ± 4x2.5% (cambiador de tapas en carga) |
| Frecuencia | 50Hz o 60Hz |
| Fases | Trifásico |
| Grupo vectorial | Yd11, ynd11 |
| Enfriamiento | Onan |
| Clase de aislamiento | Clase A |
| Aumento de la temperatura | 60/65K |
| Material de aislamiento | Aceite mineral, aceite FR3 o silicona |
| Material sinuoso | Cobre o aluminio |
| Estándares | IEC60076 o estándar local |
Hoja de datos técnica para transformador de potencia
Modelo | Voltaje nominal (KV) | Reino Unido (%) | P0 [W] | PK [W] | |
Hv | Lv | ||||
SZ-2000/35 | 34.5 35 38.5 | 6.3 10.5 11 | 6.5 | 2310 | 19240 |
SZ-2500/35 | 2750 | 20640 | |||
SZ-3150/35 | 7.0 | 3230 | 24710 | ||
SZ-4000/35 | 3870 | 29160 | |||
SZ-5000/35 | 4640 | 34200 | |||
SZ-6300/35 | 7.5 | 5630 | 36770 | ||
SZ-8000/35 | 7870 | 40610 | |||
SZ-10000/35 | 9280 | 48050 | |||
SZ-12500/35 | 8.0 | 10940 | 56860 | ||
SZ-16000/35 | 13170 | 70320 | |||
SZ-20000/35 | 15570 | 82780 | |||
Preguntas frecuentes:
P: ¿Cuáles son las ventajas del diseño inmobiliario??
R: El diseño inmobiliario de aceite proporciona enfriamiento eficiente, mejora la durabilidad y garantiza una operación confiable en condiciones de alta carga.
P: ¿El transformador cumple con los estándares internacionales?
R: Sí, el transformador cumple con IEC, IEEE y otros estándares internacionales de seguridad, rendimiento y eficiencia.
P: ¿Qué sistema de enfriamiento usa el transformador?
R: Utiliza un sistema de enfriamiento con aceite, disponible en configuraciones Onan (Aceite Natural Natural Natural) o ONAF (Aceite Natural Air fored) para una disipación de calor eficiente.
P: ¿El transformador es adecuado para la instalación al aire libre?
R: Sí, el transformador está diseñado con una estructura resistente a la intemperie y completamente sellada, lo que lo hace ideal para instalaciones interiores y exteriores, incluso en entornos hostiles.
P: ¿Se pueden personalizar estos transformadores de alta capacidad inmóviles?
R: Sí, los transformadores se pueden personalizar con requisitos específicos, incluido el material de devanado (cobre o aluminio) y las opciones de aislamiento (aceite mineral o aceite FR3).
