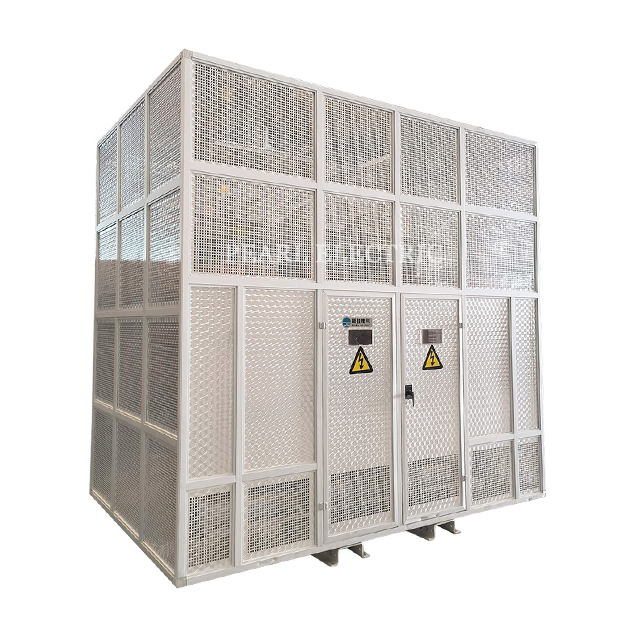

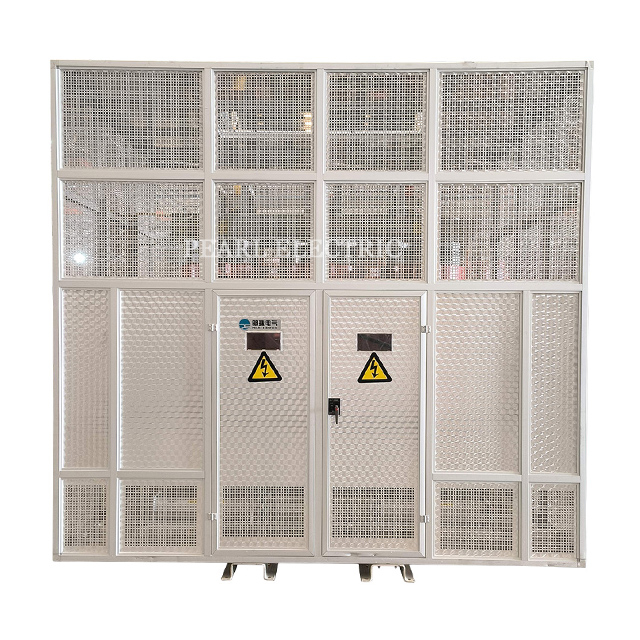

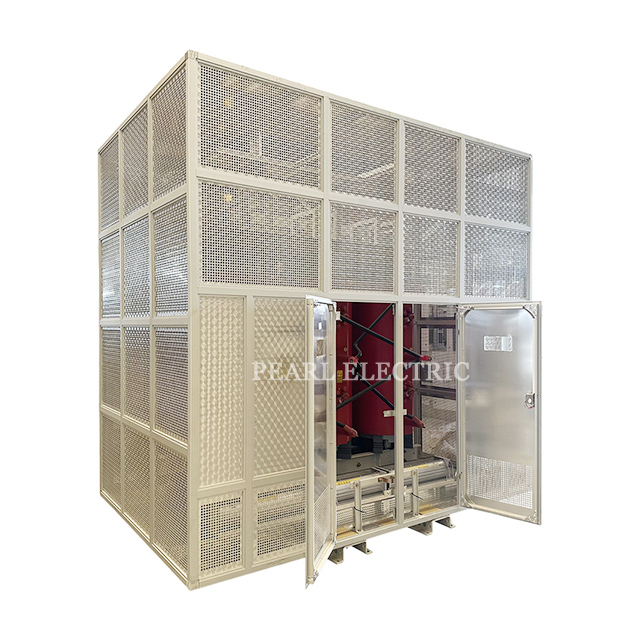

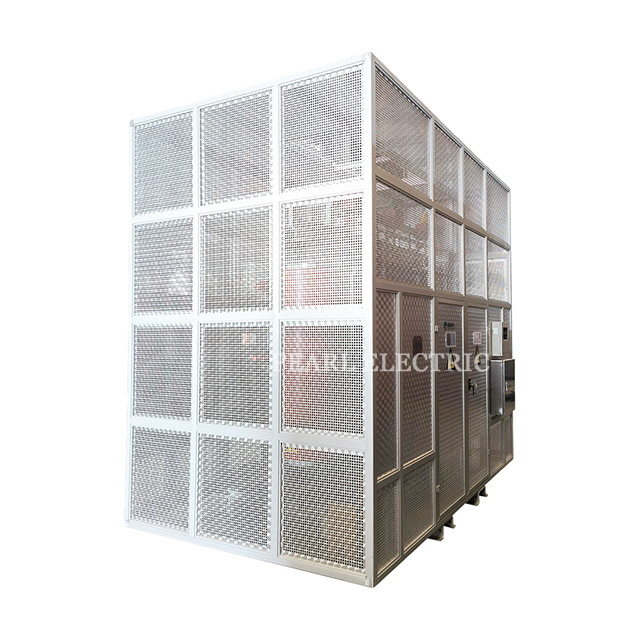

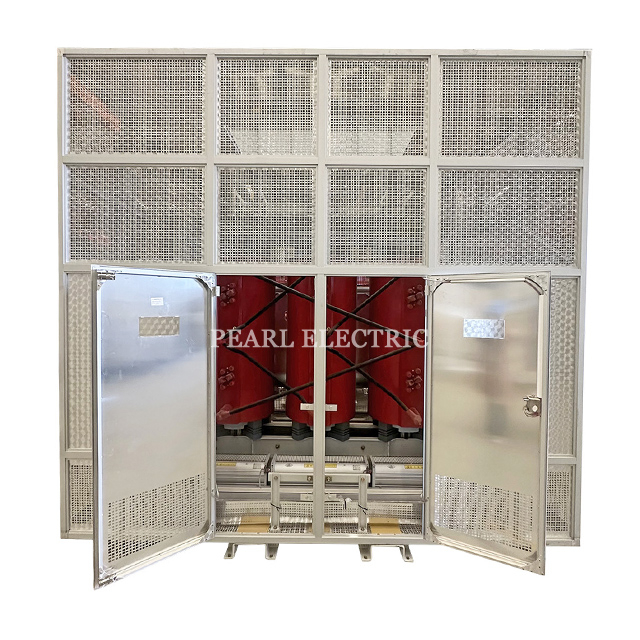

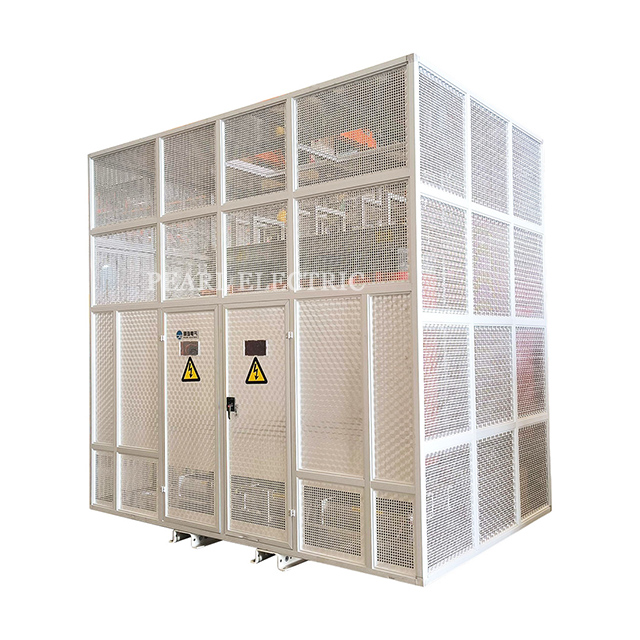

El transformador de tipo seco de voltaje de voltaje Low es un transformador especialmente diseñado con dos devanados divididos independientes y eléctricamente idénticos en el lado secundario (lado de bajo voltaje). Emplea un diseño de alta impedancia para limitar las corrientes de fallas y mejorar la estabilidad del sistema. Esta configuración es ideal para escenarios que requieren una Alina confiabilidad de la fuente de alimentación y Short-Circuit Mitigation.
Estos transformadores integran un diseño de ventilador dividido dentro de un recinto protector, que ofrece una mayor seguridad, durabilidad y adaptabilidad. Y el recinto proporciona una protección robusta contra los factores ambientales, lo que garantiza una operación segura en condiciones duras.
La clasificación de aislamiento del transformador puede ser F o H, proporcionando flexibilidad basada en necesidades específicas, con recinto son dispositivos eléctricos especializados diseñados para una distribución de energía segura, eficiente y flexible en entornos industriales y comerciales.
Este transformador de tipo seco es ideal para aplicaciones que requieren alta confiabilidad, especialmente en áreas con requisitos de energía exigentes. Diseñado para la versatilidad, este transformador ofrece soluciones de distribución de energía confiables adaptadas para instalaciones industriales, complejos comerciales, centros de datos y sistemas de energía renovable.
Tabla de parámetros del producto
| Valor | de parámetros |
|---|
| Rango de voltaje | 37kV o cutomizado |
| Capacidad | 1000kva a 2500kva |
| Grietas | ± 2x2.5% (estándar) o OLTC |
| Frecuencia | 50Hz o 60Hz |
| Fases | Trifásico |
| Impedancia | 12%~ 15% |
| Enfriamiento | Un o AF |
| Clase de aislamiento | F o H |
| Grupo vectorial | Dyn11-hyn11 |
| Estándares | IEC, IEEE, CE o estándar local |
Características de transformadores de tipo seco dividido de bajo voltaje con recinto
Estructura de viento dividido: sus devanados duales independientes permiten salidas de doble voltaje o rutas de potencia redundantes, mejorando la tolerancia a las fallas y la gestión de la carga.
Operación confiable: durante una falla en un devanado dividido, el otro mantiene el voltaje parcial, limitando la corriente de cortocircuito a 1/4 ~ 1/3 de la corriente nominal.
Diseño robusto del recinto: protección con clasificación IP54/55 contra el polvo, la humedad y los contaminantes ambientales.
Aislamiento de tipo seco: el aislamiento de la resina fundida garantiza la seguridad contra incendios (no inflamable, autoextinguante) y elimina las fugas de aceite.
Bajo mantenimiento: el diseño seco no requiere enfriamiento a base de aceite, lo que reduce los costos de mantenimiento y mejora la seguridad.
El ahorro de espacio y de espacio: el diseño compacto del transformador con gabinete integrado reduce la huella de instalación.
Avencios de transformadores de tipo seco dividido de bajo voltaje con recinto
Seguridad mejorada: el diseño dual de bajo voltaje de este transformador da como resultado una alta impedancia, mientras que el diseño de alta impedancia reduce significativamente el impacto de la corriente de cortocircuito en el sistema.
Alta confiabilidad de la fuente de alimentación: cuando uno de sus devanados divididos es corto, el otro devanado aún puede mantener un voltaje más bajo, por lo que una falla de un solo lado no afecta la operación de la carga en el otro lado.
Fuente de alimentación flexible: este transformador puede suministrar energía simultáneamente a dos cargas independientes, reduciendo la redundancia del equipo.
Bajo costo de mantenimiento: debido a su diseño de tipo seco, este transformador requiere poco mantenimiento, reduciendo así los costos operativos durante su vida útil.
Versátil: su diseño resistente lo hace ideal para su uso en una variedad de campos, incluidos edificios comerciales, plantas industriales y aplicaciones de energía renovable.
Aplicaciones de transformadores de tipo seco dividido de bajo voltaje con recinto
Los transformadores de tipo seco dividido de bajo voltaje, con sus características de diseño de alta impedancia, generalmente proporcionan una alta confiabilidad de la fuente de alimentación y ventajas flexibles de la fuente de alimentación para la siguiente aplicación:
Plantas industriales: garantizar la conversión y distribución de energía confiables para la maquinaria de energía, los centros de control de motor (MCC) y los sistemas de automatización.
Sistemas de energía renovable: ideal para la integración con parques solares/eólicos para la estabilización de la red.
Centros de datos: ideal para centros de datos que requieren suministro de energía redundante.
Edificios comerciales: proporcionan energía estable a edificios de oficinas, centros comerciales y apartamentos de gran altura.
Preguntas frecuentes de transformadores de tipo seco dividido de bajo voltaje con recinto
1. ¿Qué es un transformador de tipo seco dividido de bajo voltaje con recinto?
Es un transformador de tipo seco (no refrigerado por aceite) con dos devanados divididos de bajo voltaje independientes, alojados en un recinto protector. Diseñado para la limitación de corriente de fallas de alta impedancia y una mayor seguridad en entornos exigentes.
2. ¿Cuál es el rango de capacidad de este transformador de tipo seco?
El rango de capacidad es de 1000kVA a 2500kVA.
3. ¿Este transformador de tipo seco es adecuado para uso en exteriores?
Sí, este transformador de tipo seco está diseñado para aplicaciones al aire libre y puede manejar una variedad de condiciones ambientales.
4. ¿Qué estándares de eficiencia se aplican para este transformador de tipo seco?
Este transformador de tipo seco cumple con ieeEC57.12.01 y iec60076-11, y su clase de aislamiento del transformador es para H.
5. ¿Por qué usar un diseño de viento dividido?
El diseño Split-Winding en Transformers está diseñado para abordar los desafíos críticos en los sistemas de energía, combinando la innovación técnica con la confiabilidad operativa. Su mitigación de cortocircuito limita la corriente de falla al 25% ~ 33% de la corriente nominal , lo que mejoró la seguridad ； mientras que un devanado puede alimentar cargas críticas si el otro falla, eso mejoró la redundancia y aseguró la fuente de alimentación flexible.
