Con la rápida expansión de la energía eólica, la energía fotovoltaica y las subestaciones de almacenamiento de energía , , los transformadores sumergidos en aceite, que sirven como equipo central para aumentar el voltaje de la red y transmitir energía, enfrentan severos desafíos bajo las condiciones operativas únicas de los nuevos sistemas de energía. El envejecimiento acelerado del aceite aislante se ha convertido en un problema común en la industria. Las fluctuaciones frecuentes de carga, las perturbaciones armónicas y los impactos bidireccionales de la energía provocan aumentos en la acidez del aceite del transformador, exceso de gases disueltos y precipitación prematura de lodos, lo que aumenta directamente los costos de operación y mantenimiento y acorta significativamente la vida útil del equipo. Los métodos tradicionales, como la filtración de aceite, el reemplazo de aceite y la purificación por adsorción, solo pueden eliminar pasivamente los productos envejecidos y no pueden prevenir fundamentalmente la degradación del aceite aislante.

Para abordar este desafío de la industria, confiamos en nuestra tecnología principal patentada, 'Método y sistema de mejora del plasma de circulación de aceite del transformador' , para superar las limitaciones del mantenimiento tradicional posterior a un evento. Al introducir un mecanismo de reacción electroquímica basado en plasma de baja temperatura (NTP), el sistema permite la operación cargada del aceite aislante y la restauración en línea a nivel molecular, creando un paradigma tecnológico completamente nuevo para la reparación molecular en línea del aceite aislante de transformadores, fundamentalmente diferente de los equipos de filtración de aceite convencionales.

¿Por qué el aceite aislante en los transformadores de almacenamiento de energía eólica y de energía envejece más rápido?

I. Cuatro condiciones operativas principales que aceleran el envejecimiento del aceite aislante en nuevos transformadores de energía

La tasa de envejecimiento del aceite aislante en los transformadores de almacenamiento de energía eólica y de nueva energía es significativamente mayor que la de los equipos convencionales, principalmente debido a los efectos de aceleración combinados de cuatro condiciones operativas especiales.

1. Los ciclos térmicos periódicos aceleran la oxidación

Las fluctuaciones frecuentes en las cargas de energía renovable provocan cambios repetidos en la temperatura del aceite. Siguiendo la 'regla de los 6°C' de envejecimiento del aislamiento, las variaciones continuas de temperatura promueven la generación de peróxidos. Combinado con la hidrólisis y acidificación del papel aislante, así como con la entrada de oxígeno y la absorción de humedad causada por la degradación del sellado y las fugas del tanque del transformador, el proceso de envejecimiento del aceite aislante se acelera significativamente.

2. Esfuerzo continuo debido a armónicos y campos eléctricos de alta frecuencia

Los armónicos de alta frecuencia y los voltajes de pulso generados por los convertidores conectados a la red causan distorsión del campo eléctrico, induciendo la ionización de las moléculas de aceite y generando radicales libres oxidativos. Mientras tanto, las pérdidas armónicas crean puntos calientes locales y, junto con los efectos catalíticos de las partículas metálicas, aceleran aún más la degradación del petróleo.

3. La transmisión de energía bidireccional intensifica el daño al aislamiento

Las operaciones bidireccionales de carga y descarga de los sistemas de almacenamiento de energía provocan microvibraciones continuas en los devanados del transformador, generando desechos metálicos y dañando la interfaz aislante de aceite y papel. Esto induce una descarga parcial, produciendo gases defectuosos y partículas de carbón a través de la descomposición del aceite, deteriorando continuamente la calidad del aceite.

4. Los sistemas tradicionales de bombas de aceite amplifican los problemas de envejecimiento

Las bombas de aceite mecánicas de velocidad fija liberan impurezas metálicas debido al desgaste durante el funcionamiento. Su respuesta térmica es lenta y solo pueden proporcionar disipación de calor sin eliminar los gases disueltos ni neutralizar los radicales libres envejecidos. Los efectos combinados de múltiples factores adversos crean un circuito cerrado de envejecimiento acelerado del aceite. Los métodos de mantenimiento tradicionales abordan sólo los síntomas en lugar de las causas fundamentales y no pueden adaptarse a nuevas condiciones operativas de energía complejas y extremas.

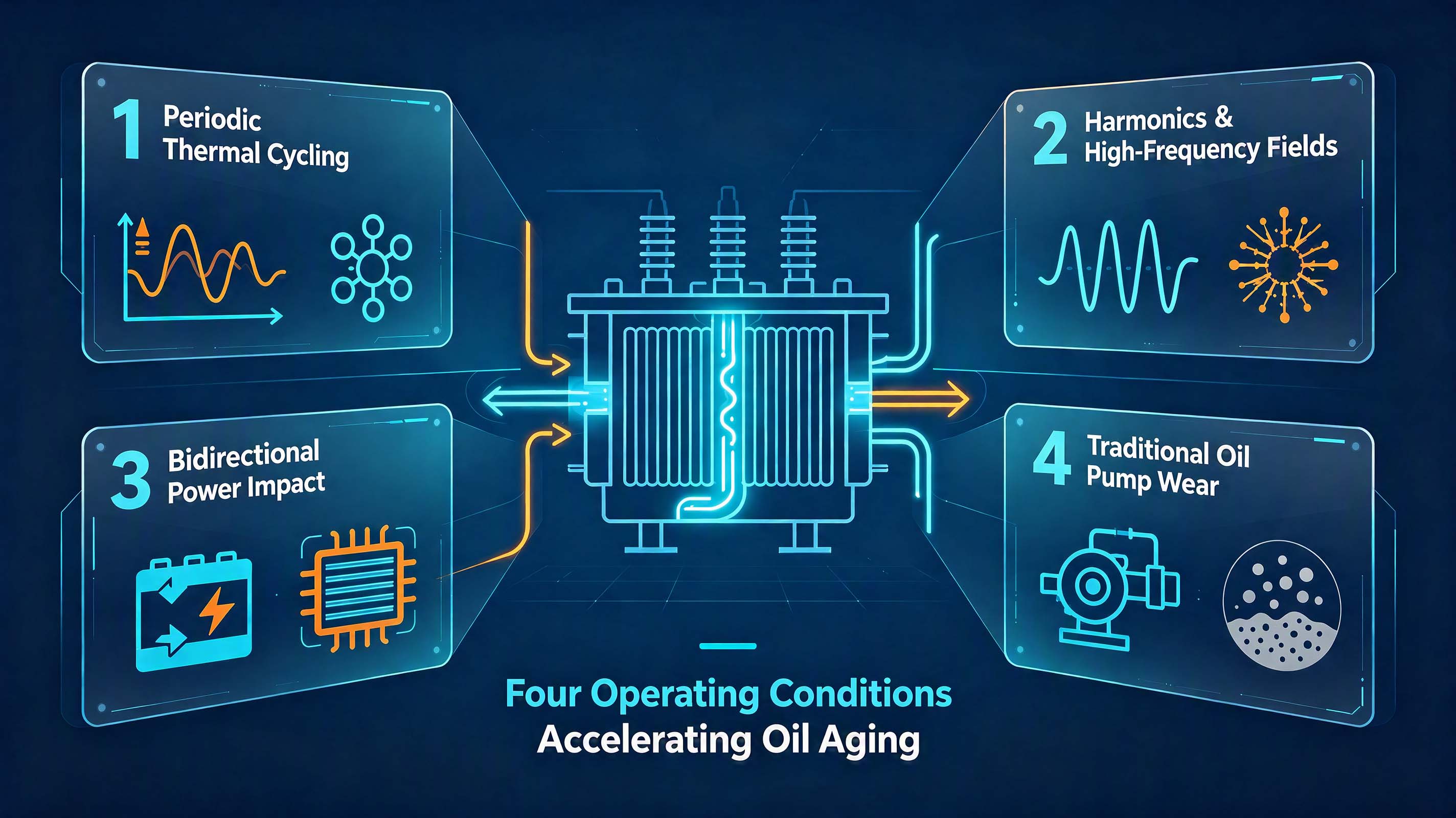

Cuatro condiciones que aceleran el envejecimiento del aceite aislante del transformador

II. Problemas con las tecnologías de purificación de aceite aislante existentes

1. Filtración de aceite al vacío sin conexión

La filtración de aceite al vacío fuera de línea solo puede eliminar agua libre, gases y partículas sólidas. No puede tratar eficazmente sustancias ácidas disueltas ni lodos coloidales, ni puede reducir significativamente la acidez del aceite y la pérdida dieléctrica.

2. Tecnología de regeneración por adsorción

La regeneración por adsorción se basa en adsorbentes para purificar el aceite. Sin embargo, los adsorbentes se saturan rápidamente y requieren un reemplazo frecuente. Además, se requieren cortes de energía para las operaciones de mantenimiento, lo que resulta en un ciclo repetido de purificación seguido de un nuevo envejecimiento.

3. Reemplazo completo del aceite

El reemplazo completo del aceite del transformador es extremadamente costoso. Para grandes transformadores principales en estaciones de refuerzo marinas, el costo total de un solo reemplazo de aceite puede alcanzar el nivel de un millón de yuanes. También genera importantes desechos peligrosos, lo que entra en conflicto con los objetivos de desarrollo ecológico y con bajas emisiones de carbono.

La industria requiere urgentemente una solución integrada capaz de funcionar continuamente en línea y al mismo tiempo mejorar la disipación de calor y suprimir el envejecimiento del aceite.

Problemas con las tecnologías de purificación de aceite aislante existentes

Tecnología de patente central de Pearl Electric: principio del sistema de mejora de la circulación del aceite de plasma

Basado en la invención patentada 'Método y sistema de mejora del plasma de circulación de aceite de transformador', Pearl Electric ha logrado un avance tecnológico clave en el mantenimiento del aceite de transformadores de nueva energía.

La tecnología patentada desarrollada de forma independiente adopta una arquitectura de plasma de baja temperatura con descarga de barrera dieléctrica (DBD). Una unidad de generación de plasma sellada está instalada dentro del tanque de aceite y se combina con un sistema de control inteligente. La potencia operativa se puede ajustar de forma adaptativa según la temperatura del aceite, las condiciones de carga y la calidad del aceite. El sistema integra la circulación de aceite sin mecánica y la purificación del aislamiento en línea, resolviendo el problema fundamental del envejecimiento del aceite en su origen.

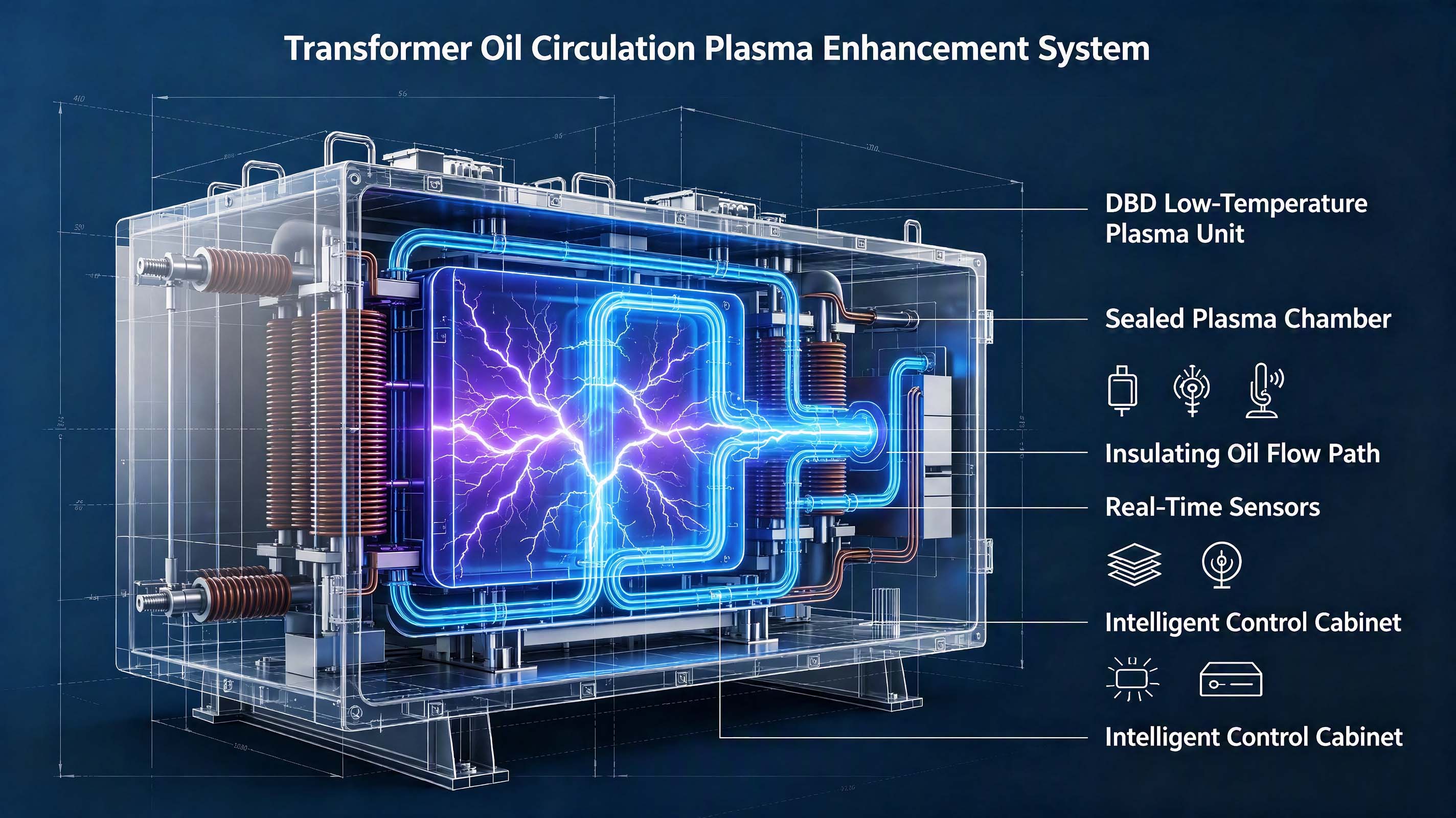

Método y sistema de mejora del plasma por circulación de aceite de transformador

Sistema de control adaptativo de circuito cerrado

El sistema aborda las fluctuaciones de temperatura, las perturbaciones del campo eléctrico y la oxidación acelerada del aceite causadas por variaciones de carga en los transformadores de energía eólica y de almacenamiento de energía a través de una regulación adaptativa de circuito cerrado:

• Utilizar circulación de aceite libre de mecánica impulsada por el viento iónico para disipar rápidamente los puntos calientes y reducir los factores de envejecimiento térmico;

• Aceite aislante en circulación continua a través de la zona de reacción del plasma para descomponer eficientemente los gases defectuosos y apagar los radicales libres oxidativos;

• Suprimir la formación de ácidos orgánicos y lodos en su origen, evitando la corrosión del metal y daños a las estructuras aislantes;

• Equipado con sensores de monitoreo de condiciones de funcionamiento en tiempo real, que ajustan dinámicamente la intensidad de descarga y reducen automáticamente el consumo de energía en condiciones de baja carga.

Todo el sistema forma un circuito cerrado sinérgico bidireccional: la disipación de calor mejorada reduce el estrés térmico, mientras que la purificación en línea interrumpe las reacciones en cadena del envejecimiento, resolviendo con precisión el desafío clave del rápido envejecimiento del aceite aislante en nuevas aplicaciones energéticas.

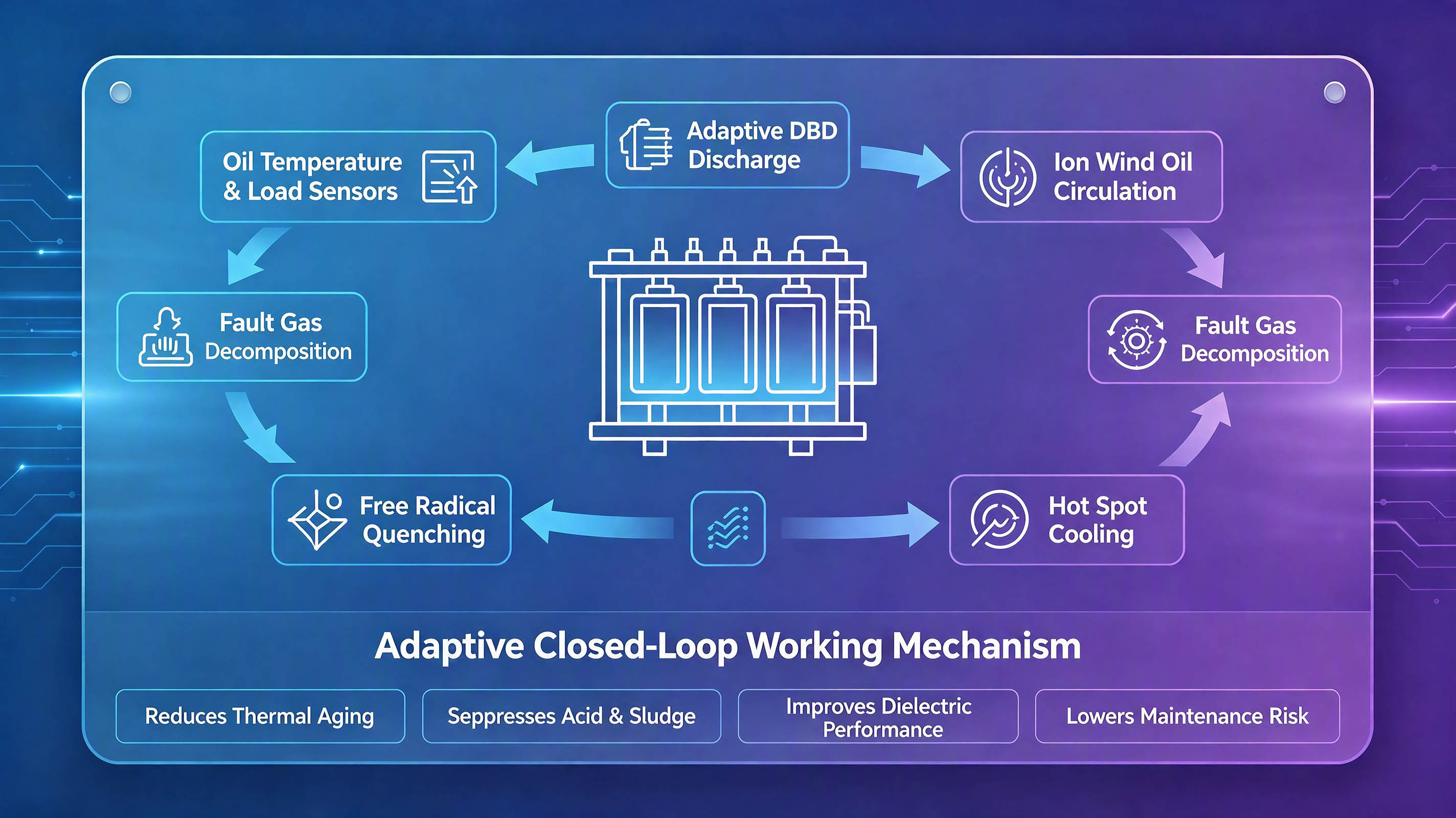

Mecanismo de trabajo de circuito cerrado adaptativo del transformador

Ventajas principales en comparación con las soluciones tradicionales

Ventajas técnicas básicas y valor industrial

En comparación con las soluciones convencionales, esta tecnología patentada no presenta componentes móviles ni consumibles, lo que permite un funcionamiento continuo en línea sin paradas. Integra funciones mejoradas de disipación de calor y purificación de aceite, lo que lo hace muy adecuado para las condiciones operativas complejas y desatendidas de los sistemas de energía eólica, fotovoltaica y de almacenamiento de energía. La tecnología puede extender efectivamente la vida útil del aceite aislante y los transformadores, reducir significativamente los costos de adquisición de equipos, mantenimiento de rutina y eliminación de desechos peligrosos, minimizar el riesgo de fallas operativas y tiempos de inactividad, salvaguardar los ingresos por generación y almacenamiento de energía, al tiempo que reduce las emisiones de carbono asociadas con el aceite usado y permite una operación ecológica y con bajas emisiones de carbono durante todo el ciclo de vida del proyecto.

Tras la integración en la red a gran escala de la energía eólica y los sistemas de almacenamiento de energía, el envejecimiento acelerado de los sistemas de aislamiento de los transformadores se ha convertido en un cuello de botella crítico que restringe la vida útil de los activos de las centrales eléctricas y reduce el retorno de la inversión. Las soluciones tradicionales de operación y mantenimiento de transformadores no pueden cumplir con las características de carga únicas de las nuevas aplicaciones de energía. Aprovechando nuestras patentes principales patentadas, hemos superado la separación técnica convencional entre sistemas de refrigeración y purificación mediante la integración de tecnología impulsada por fluidos de plasma con tecnología de purificación de plasma de baja temperatura, abordando directamente el desafío fundamental del envejecimiento del aceite aislante en nuevos transformadores de energía.

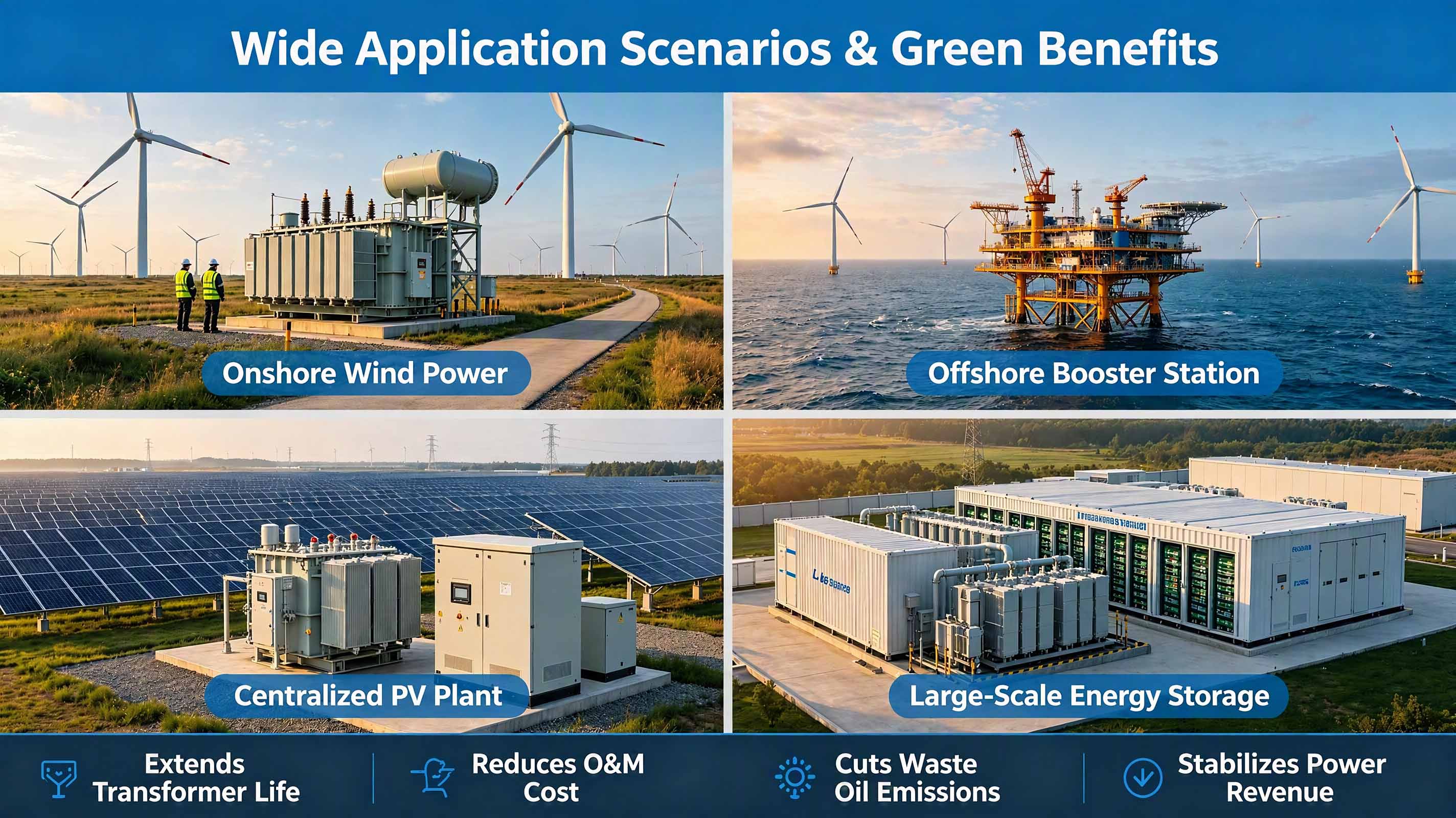

Escenarios de amplia aplicación de transformadores y beneficios ecológicos

Esta innovadora tecnología representa una nueva dirección en la gestión térmica de transformadores y el mantenimiento del aislamiento. Puede proporcionar soluciones personalizadas para proyectos de energía eólica terrestre y marina, plantas de energía fotovoltaica centralizadas e instalaciones de almacenamiento de energía electroquímica a gran escala, garantizando el funcionamiento seguro, a largo plazo, económico y estable de equipos de alto voltaje en sistemas de energía de próxima generación.
