¿Cómo se compone un transformador de aleación amorfa? Un desglose completo

Estructura de un transformador de aleación amorfa

Un transformador de aleación amorfa, también conocido como transformador de metal amorfo, es un tipo de transformador de potencia que utiliza una aleación de metal amorfo como material central. A diferencia de los transformadores tradicionales que utilizan acero al silicio cristalino, las aleaciones amorfas tienen una estructura atómica no cristalina. Esta estructura única proporciona varias ventajas, incluidas menores pérdidas en el núcleo y mayor eficiencia, razón por la cual el transformador de aleación amorfa se ha convertido en una de las opciones que más ahorran energía en la distribución de energía.

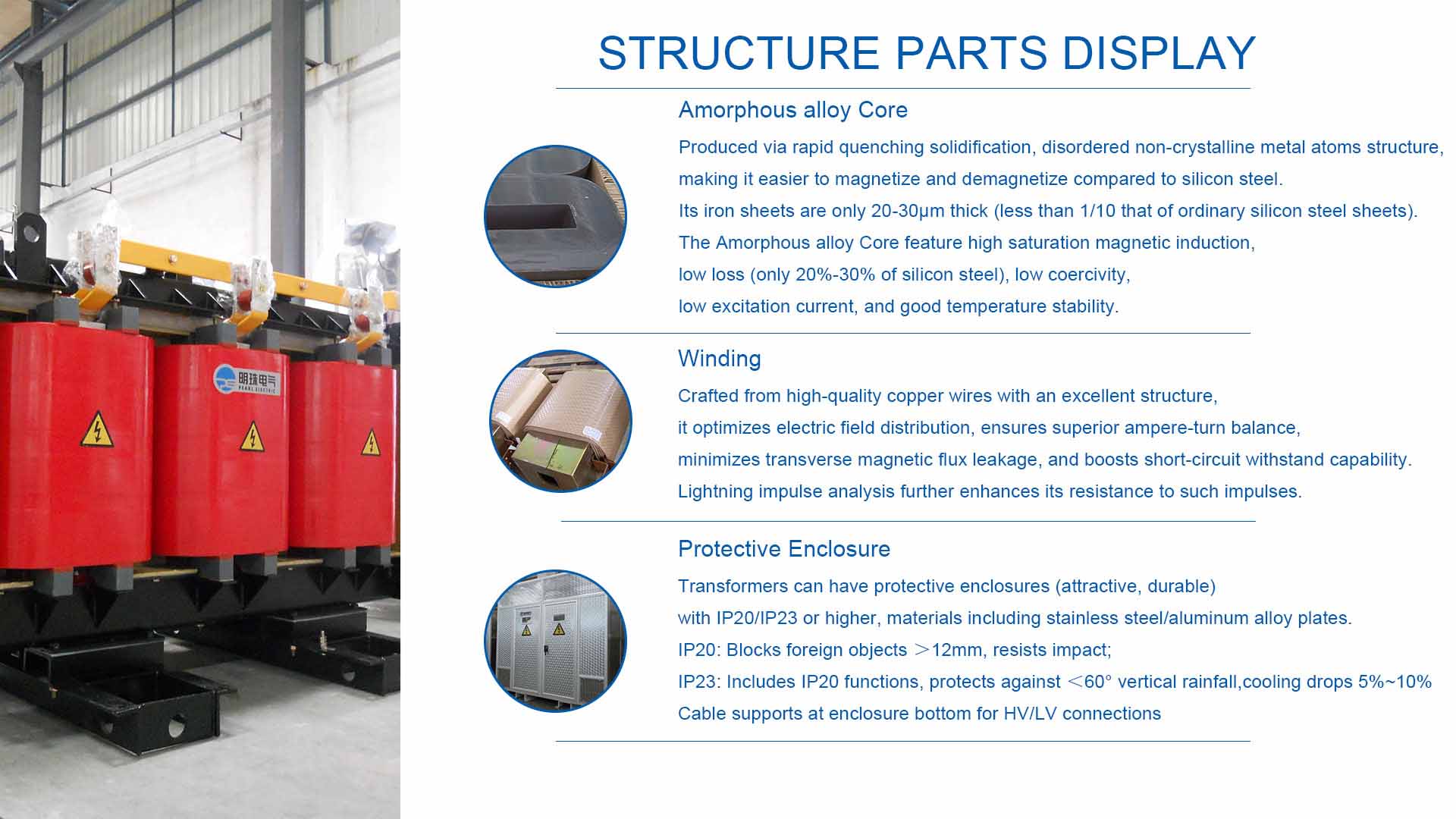

Componentes clave de un transformador de aleación amorfa:

• Núcleo de aleación amorfa: este es el corazón del transformador de aleación amorfa. Está compuesto por cintas finas y continuas de material de aleación amorfa. Las cintas se enrollan en forma toroidal o cilíndrica para formar el núcleo.

• Devanados: Los devanados de cobre o aluminio se envuelven alrededor del núcleo. Estos devanados transportan la corriente eléctrica e inducen un campo magnético en el núcleo del transformador de aleación amorfa.

• Aislamiento: Se utilizan materiales aislantes para separar los devanados del núcleo y evitar fallas eléctricas dentro del transformador de aleación amorfa.

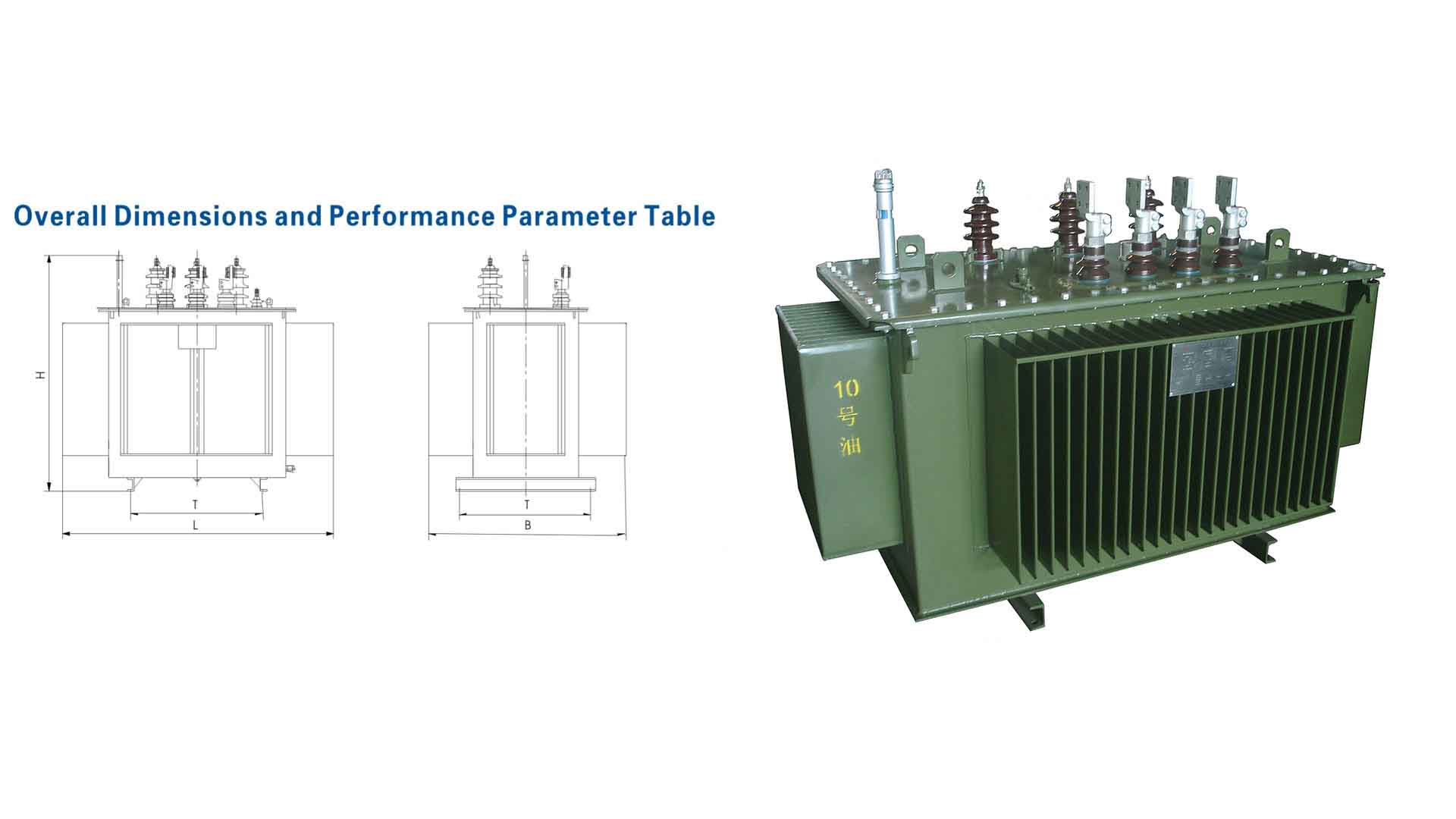

• Tanque: Todo el conjunto del transformador de aleación amorfa está encerrado en un tanque lleno de aceite aislante. El aceite proporciona aislamiento y refrigeración.

¿Qué son los núcleos de aleación amorfa?

El núcleo de aleación amorfa es el componente clave que le da a un transformador de aleación amorfa su alta eficiencia y bajas pérdidas de energía. A diferencia de los núcleos de transformadores tradicionales fabricados con acero al silicio cristalino, los núcleos de aleación amorfa tienen una estructura atómica no cristalina, lo que ofrece menores pérdidas en el núcleo y mayor rendimiento.

Composición y estructura de un núcleo de aleación amorfa:

Las aleaciones amorfas suelen estar compuestas de una combinación de metales de transición (como hierro, níquel, cobalto) y metaloides (como boro, silicio y fósforo). La composición específica determina las propiedades del núcleo de aleación amorfa. Por ejemplo, las aleaciones amorfas a base de hierro se utilizan comúnmente en un transformador de aleación amorfa debido a sus excelentes propiedades magnéticas.

La estructura atómica de una aleación amorfa se caracteriza por una disposición aleatoria de los átomos, a diferencia de la estructura reticular altamente ordenada que se encuentra en los materiales cristalinos. Esta estructura desordenada a menudo se compara con la estructura de un líquido, de ahí el término 'vidrio metálico'.

Configuración del núcleo de un transformador de aleación amorfa

Los núcleos de aleaciones amorfas se producen normalmente en forma de cintas finas y continuas. Luego, estas cintas se enrollan en forma toroidal o cilíndrica para formar el núcleo del transformador de aleación amorfa. La forma toroidal se usa comúnmente para minimizar el flujo de fuga y mejorar el rendimiento general del transformador.

Ventajas de los núcleos de aleación amorfa

• Bajas pérdidas en el núcleo: la estructura atómica desordenada de las aleaciones amorfas da como resultado histéresis y pérdidas por corrientes parásitas significativamente menores en comparación con los materiales cristalinos.

• Alta permeabilidad: las aleaciones amorfas exhiben una alta permeabilidad, lo que significa que pueden magnetizarse y desmagnetizarse fácilmente.

• Alta densidad de flujo de saturación: las aleaciones amorfas tienen una mayor densidad de flujo de saturación en comparación con el acero al silicio, lo que permite diseños de transformadores de aleación amorfa más compactos.

• Baja magnetoestricción: La baja magnetoestricción significa que el núcleo no cambia significativamente de forma cuando se magnetiza, lo que reduce el ruido y la vibración en el transformador de aleación amorfa.

Proceso de producción de aleaciones amorfas

Las aleaciones amorfas se producen mediante un proceso de enfriamiento rápido, donde la aleación fundida se enfría rápidamente para evitar la formación de estructuras cristalinas. Las técnicas de producción comunes incluyen:

• Hilado en fusión: la aleación fundida se expulsa sobre una rueda de cobre enfriada que gira rápidamente, formando cintas delgadas.

• Fundición de flujo plano: la aleación fundida se vierte sobre una superficie enfriada que se mueve rápidamente, produciendo láminas o placas.

Desafíos y direcciones futuras

A pesar de sus ventajas, las aleaciones amorfas enfrentan ciertos desafíos:

• Espesor limitado: producir aleaciones amorfas gruesas sin cristalización sigue siendo un desafío.

• Costo: Los procesos de producción especializados pueden hacer que las aleaciones amorfas sean más caras que los materiales tradicionales.

La investigación en curso tiene como objetivo abordar estos desafíos y ampliar las aplicaciones de las aleaciones amorfas. Por ejemplo, los investigadores están explorando nuevas composiciones de aleaciones y técnicas de procesamiento para producir componentes amorfos más gruesos y complejos.

Desafíos de producción de transformadores de aleación amorfa

Si bien los transformadores de aleación amorfa ofrecen importantes ventajas, su producción presenta varios desafíos:

• Producción de cintas de aleaciones amorfas:

1. Enfriamiento rápido: las aleaciones amorfas se producen enfriando rápidamente el metal fundido, lo que requiere un control preciso de las velocidades de enfriamiento para evitar la cristalización.

2. Colada continua: La producción de cintas largas y continuas de aleación amorfa es un desafío técnico.

• Bobinado del núcleo: Las cintas de aleación amorfa son muy delgadas y quebradizas, lo que las hace difíciles de manipular y enrollar sin dañarlas.

• Formación de juntas: La baja permeabilidad de las aleaciones amorfas dificulta la creación de juntas de bajas pérdidas entre los extremos de las cintas.

• Costo: El equipo especializado y el control preciso requeridos hacen que los transformadores de aleación amorfa sean más costosos que las unidades tradicionales de acero al silicio.

• Disponibilidad limitada: La cadena de suministro de cintas de aleaciones amorfas está menos desarrollada que la del acero al silicio, lo que limita su disponibilidad.

Abordar estos desafíos

• Técnicas de producción avanzadas: las mejoras continuas en técnicas como el hilado por fusión y la fundición de flujo plano han mejorado la calidad y consistencia de las cintas de aleaciones amorfas.

• Técnicas de bobinado mejoradas: el desarrollo de máquinas bobinadoras especializadas ha ayudado a reducir el daño a las cintas durante el proceso de bobinado.

• Optimización de juntas: los investigadores están explorando nuevos materiales y técnicas para mejorar el rendimiento de las juntas en núcleos de aleaciones amorfas.

¿Por qué elegir Pearl Electric para su transformador de aleación amorfa?

Los transformadores de aleación amorfa ofrecen importantes ahorros de energía y beneficios de rendimiento. Sin embargo, su producción es más compleja y costosa que la de los transformadores tradicionales. La investigación y el desarrollo en curso se centran en hacer que los transformadores de aleación amorfa estén más disponibles y sean más asequibles. Pearl Electric, fabricante profesional de transformadores desde 1958, ofrece soluciones de transformadores de aleación amorfa energéticamente eficientes diseñadas para reducir las pérdidas sin carga y ahorrar energía a largo plazo en aplicaciones industriales y de distribución. Póngase en contacto con nuestro equipo para saber cómo un transformador de aleación amorfa puede reducir sus costos operativos.
