Fabricante de transformadores de alto voltaje sumergidos en aceite: Lista de verificación de calificación de fábrica

Guía para la adquisición en el extranjero y la verificación de la calificación de fábrica de transformadores de alto voltaje sumergidos en aceite

Con la acelerada transición energética global y el crecimiento continuo de la carga eléctrica industrial, los transformadores de potencia de alto voltaje , como centro central de la red de transmisión y distribución de energía, no pueden permitirse ningún compromiso en su estabilidad y seguridad. Para los compradores extranjeros y contratistas EPC, que se enfrentan a numerosos fabricantes de transformadores en el mercado, ¿cómo pueden establecer un sistema de evaluación de proveedores riguroso y estandarizado?

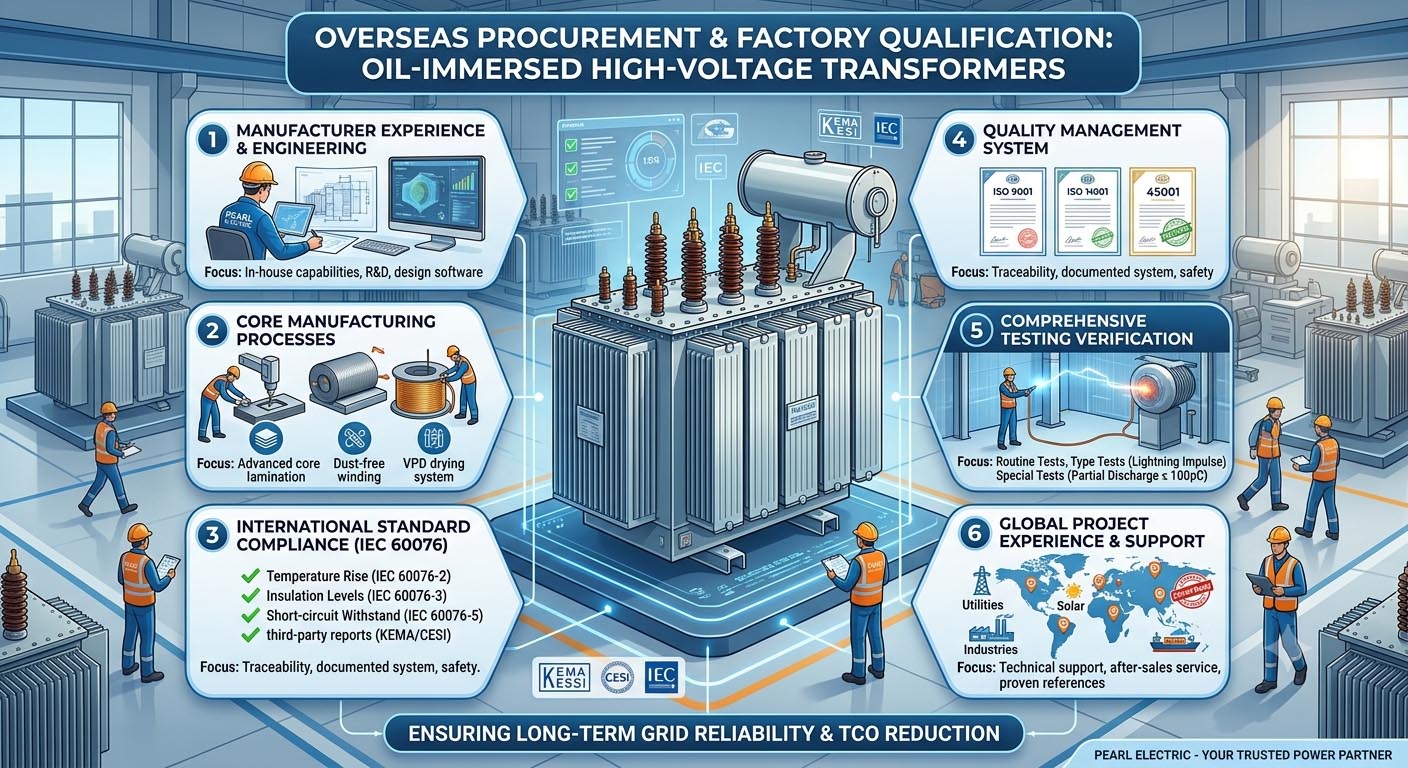

Este artículo, aprovechando la experiencia en fabricación profesional de Pearl Electric, proporcionará una "Lista de verificación para la verificación de calificación de fábrica de transformadores de alto voltaje sumergidos en aceite" detallada desde tres dimensiones principales: posicionamiento de marca, cumplimiento de estándares internacionales IEC y pruebas clave.

Verificar la experiencia del fabricante y la capacidad de ingeniería

Un verdadero fabricante de transformadores debe poseer capacidades internas completas en lugar de depender en gran medida de la subcontratación. Evaluación de capacidades En la primera etapa de verificación, los excelentes fabricantes de transformadores de alto voltaje no solo necesitan líneas de ensamblaje básicas, sino que también requieren una profunda experiencia en diseño de ingeniería y capacidades de servicio personalizadas.

1. Capacidades de I+D y personalización profesional

Los transformadores de alto voltaje (normalmente de 110 kV/220 kV y superiores) a menudo se personalizan según los entornos específicos del proyecto, como entornos costeros con mucha niebla salina, áreas de gran altitud o cargas industriales extremas. La evaluación debe centrarse en verificar si su equipo de diseño posee sistemas de software para el cálculo de campos electromagnéticos, análisis de tensiones y simulación de conducción de calor.

2. Procesos principales de fabricación y entorno del taller

Proceso de laminación del núcleo: compruebe si se utilizan láminas de acero de silicio de grano orientado laminadas en frío y de baja pérdida y alta permeabilidad, y si hay disponible una línea de corte totalmente automatizada para garantizar la precisión de la laminación y controlar la pérdida sin carga (P ₀).

Taller de aislamiento de devanados: El devanado de las bobinas de transformadores de alta tensión debe realizarse en un taller cerrado con condiciones constantes de temperatura, humedad y libre de polvo. Las partículas de polvo pueden convertirse fácilmente en un peligro oculto de descarga parcial durante el funcionamiento futuro.

Proceso de secado del transformador: Verifique si está instalado un sistema avanzado de secado en fase de vapor (VPD). En comparación con el secado tradicional con aire caliente de larga duración, el VPD puede controlar estrictamente el contenido de humedad interna de los componentes del aislamiento hasta ≤0,5%, lo que mejora significativamente la vida útil del aislamiento.

Lista de verificación de fábrica (primera parte): producción y ubicación

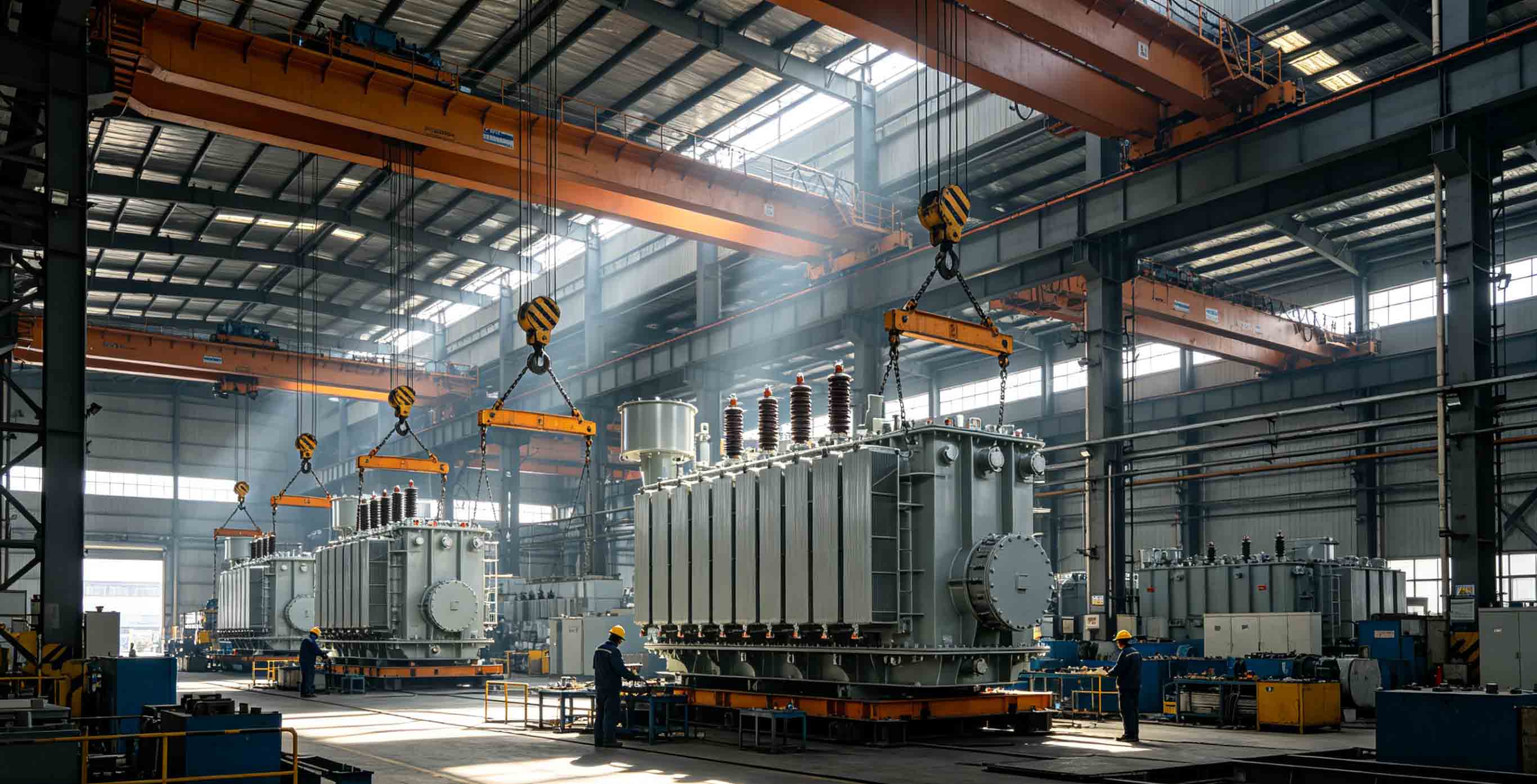

El fabricante posee su propia planta industrial pesada y tiene capacidad de grúa para levantar transformadores de gran tamaño.

Los talleres de bobinado y aislamiento cuentan con registros independientes de purificación del aire y monitoreo de temperatura y humedad.

Los equipos de proceso clave (como el sistema de secado en fase de vapor y la máquina cortadora de láminas de acero al silicio totalmente automatizada) son activos propios del fabricante y no subcontratados.

Como fabricante establecido de transformadores sumergidos en aceite, Pearl Electric ofrece fabricación totalmente integrada para transformadores de potencia de hasta clases de voltaje extra alto, sirviendo a subestaciones de servicios públicos, proyectos de energía renovable, plantas industriales y desarrollos de infraestructura en todo el mundo.

Estricta revisión del cumplimiento de las normas internacionales

El cumplimiento de las normas es la clave para ingresar al mercado internacional. Para los transformadores de alta tensión sumergidos en aceite, el sistema estándar más utilizado y autorizado a nivel mundial es IEC 60076 (la serie de normas para transformadores de potencia). La revisión del cumplimiento requiere una comparación punto por punto con los requisitos de cada sección:

1. Límites de aumento de temperatura (IEC 60076-2): bajo carga nominal, el aumento de temperatura de los devanados, el núcleo y el aceite aislante del transformador debe cumplir con la norma. Por ejemplo, para materiales aislantes de Clase A, bajo temperaturas ambientales específicas, el aumento de temperatura promedio de los devanados generalmente no debe exceder los 65 K, y el aumento de la temperatura superior del aceite no debe exceder los 60 K. El fabricante deberá proporcionar los cálculos de verificación del diseño correspondientes.

2. Niveles de aislamiento y pruebas dieléctricas (IEC 60076-3): Esta sección especifica la tensión soportada que el transformador debe soportar en cada nivel de tensión. Durante el proceso de verificación, es necesario verificar si los parámetros de tensión soportada de impulso tipo rayo (BIL) y tensión soportada de frecuencia industrial (ACSD/ACLD) del transformador cumplen plenamente con los requisitos de protección contra sobretensiones de la red eléctrica local.

3. Capacidad de resistencia a cortocircuitos (IEC 60076-5): cuando se produce un cortocircuito en la red eléctrica externa, las bobinas del transformador estarán sujetas a una enorme tensión electromecánica. El fabricante debe proporcionar un cálculo de resistencia mecánica a cortocircuitos para productos con clasificación de capacidad/voltaje similar o comparable, o un informe de prueba de tipo de capacidad de resistencia a cortocircuitos emitido por un laboratorio externo acreditado internacionalmente (como KEMA, CESI, etc.).

Pearl Electric fabrica transformadores de acuerdo con los requisitos de IEC y también admite la personalización del cliente según ANSI/IEEE u otros estándares regionales.

Revisar el sistema de gestión de calidad

Un fabricante confiable debe operar bajo un sistema de gestión de calidad documentado que cubra cada etapa de fabricación.

Las certificaciones importantes incluyen:

Gestión de Calidad ISO 9001

ISO 14001 Gestión Ambiental

ISO 45001 Salud y Seguridad Ocupacional

Estos sistemas aseguran la trazabilidad desde las materias primas hasta el envío final.

El núcleo de la calidad: verificación integral de pruebas

"Las pruebas son un estándar crucial para verificar la calidad del producto". Un fabricante calificado de transformadores de alto voltaje sumergidos en aceite debe tener una sala de pruebas de alto voltaje blindada y completamente equipada en su fábrica. Durante las auditorías in situ, el equipo de compras debe revisar minuciosamente las siguientes tres categorías de pruebas:

1. Pruebas de Rutina: Obligatorias para cada transformador que sale de fábrica.

Medición de resistencia CC del devanado: verifica la calidad de la soldadura de las uniones del devanado y el estado de contacto de los cambiadores de tomas.

Determinación de la relación de voltaje y del marcado del grupo de conexión: Garantiza que el error de la relación de vueltas del transformador esté dentro del rango estándar permitido (normalmente ≤±0,5%).

Medición de la resistencia del aislamiento, la relación de absorción y el factor de pérdida dieléctrica (tan δ): proporciona una evaluación preliminar de la absorción general de humedad del aislamiento.

Medición de pérdidas: Mide con precisión las pérdidas sin carga y con carga, directamente relacionadas con los indicadores de eficiencia energética y emisiones de carbono durante la operación.

2. Pruebas de tipo: validación única en su tipo

Prueba de aumento de temperatura: verifica la eficiencia de disipación de calor del radiador/sistema de refrigeración en funcionamiento continuo a plena carga.

Ensayo de impulso de rayo: Simula la capacidad de resistencia del aislamiento de un transformador cuando es impactado por un rayo atmosférico.

3. Pruebas especiales

Medición de descarga parcial: este es el indicador no destructivo más crítico para evaluar la vida útil del aislamiento de un transformador de alto voltaje. Según altos estándares, a un voltaje de prueba de 1,58U _m /√3, la descarga parcial debe controlarse estrictamente a ≤ 100pC (dependiendo del nivel de voltaje específico). Cuanto menor sea la descarga, más puro será el sistema de aislamiento y menor será la probabilidad de futuras averías.

Evaluar la selección de materiales

El rendimiento del transformador depende en gran medida de la calidad del material.

Los fabricantes de alta calidad utilizan:

Acero al silicio de grano orientado laminado en frío

Devanados de cobre de alta conductividad

Aislamiento de celulosa de primera calidad

Aceite de transformador calificado

Tanques de acero estructural de alta resistencia

La trazabilidad del material es igualmente importante para el mantenimiento a largo plazo.

Confirmar experiencia en proyectos globales

La experiencia en diferentes países demuestra la capacidad del fabricante para satisfacer diferentes estándares de red y condiciones ambientales.

Busque proyectos completados que involucren:

Subestaciones de servicios públicos

Plantas de energía solar

Parques eólicos

Instalaciones industriales

Operaciones mineras

Distribución de energía urbana

Centros de datos

Las referencias internacionales también indican fuertes capacidades logísticas y de exportación.

Consultar Soporte Técnico y Servicio Postventa

Un fabricante debe apoyar a los clientes antes, durante y después de la entrega.

Los servicios profesionales suelen incluir:

• Selección de transformador

• Consulta técnica

• Aprobación de dibujo

• Apoyo de testigos FAT

• Guía de instalación

• Asistencia para la puesta en marcha

• Suministro de repuestos

• Recomendaciones de mantenimiento a largo plazo

Un sólido soporte técnico reduce el riesgo del proyecto y minimiza el tiempo de inactividad.

¿Por qué elegir Pearl Electric?

Pearl Electric lleva décadas fabricando transformadores de alto voltaje sumergidos en aceite para aplicaciones industriales y de servicios públicos globales. La empresa combina tecnología de fabricación avanzada, estricto cumplimiento de IEC y pruebas integrales de fábrica para ofrecer transformadores confiables para entornos operativos exigentes.

Las ventajas clave incluyen:

• Fabricación de transformadores de uso público

• Ingeniería compatible con IEC

• Pruebas completas de aceptación en fábrica (FAT)

• Modernas instalaciones de producción automatizadas.

• Soluciones de transformadores personalizadas

• Experiencia exportadora global

• Ingeniería profesional y soporte postventa.

Para los contratistas internacionales de EPC, empresas de servicios públicos y desarrolladores de energía renovable, seleccionar un fabricante experimentado con sistemas de calidad comprobada es esencial para garantizar la confiabilidad de la red a largo plazo.

Conclusión: elegir un socio energético confiable a largo plazo

La adquisición de transformadores de alto voltaje sumergidos en aceite no solo debe centrarse en el precio comercial inicial, sino también prestar atención al costo total de propiedad (TCO) durante su ciclo de vida de 20 a 30 años. Al utilizar esta lista de verificación de calificación de fábrica personalizada para evaluar exhaustivamente el posicionamiento de la marca del fabricante, el cumplimiento del estándar IEC y las capacidades de prueba principales, los riesgos técnicos se pueden filtrar desde la fuente.
