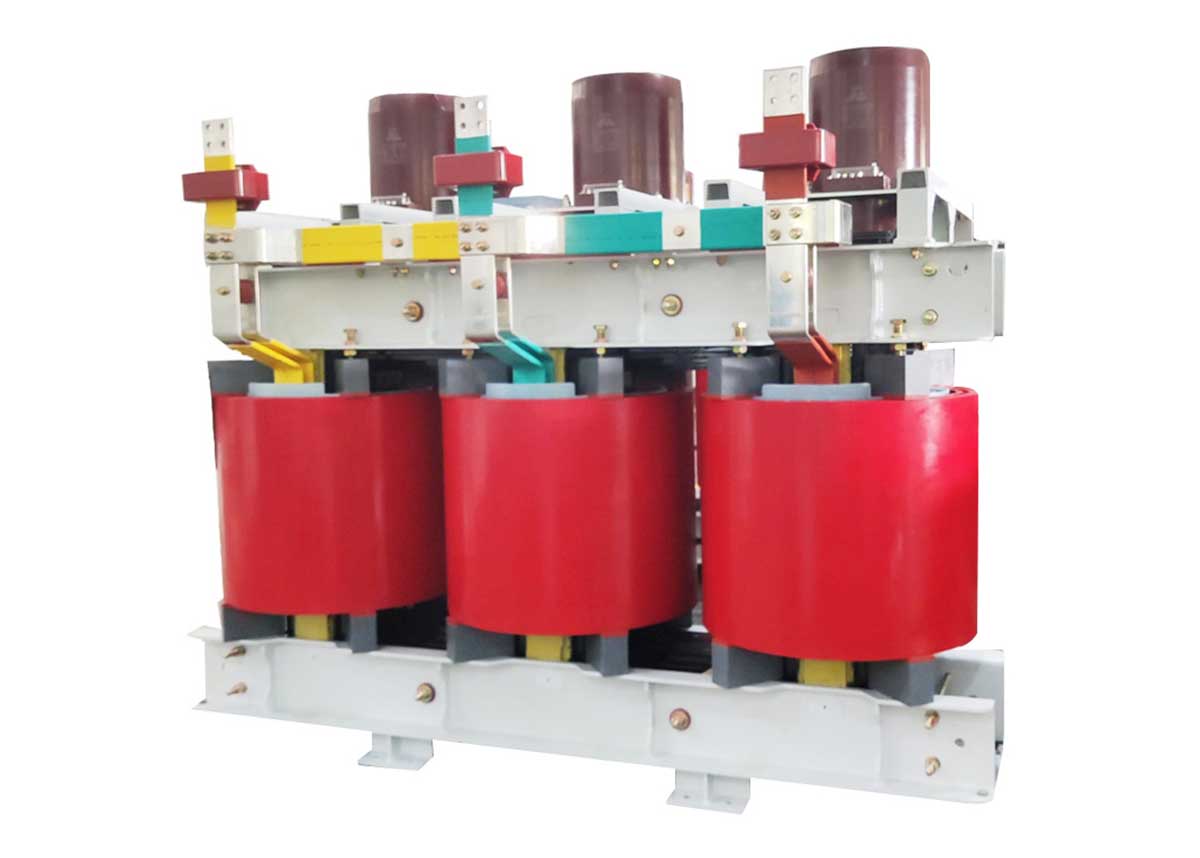

Comprensión de las características principales de un transformador seco trifásico

Un transformador trifásico de tipo seco es una unidad de distribución de energía especializada que se caracteriza por su construcción sin aceite, donde el núcleo magnético y los conjuntos de devanado están completamente aislados sin sumergirse en aceite aislante. Diseñado para la seguridad y la protección del medio ambiente, un transformador trifásico de tipo seco proporciona un paso de voltaje eficiente y un aislamiento eléctrico confiable, lo que lo convierte en la opción preferida para subestaciones interiores, complejos comerciales y plantas industriales.

Métodos de enfriamiento y aislamiento de resina epoxi en un transformador seco trifásico

Mecanismos de enfriamiento operativos

Un transformador trifásico de tipo seco utiliza principalmente dos métodos de disipación de calor para mantener temperaturas de funcionamiento seguras:

• Enfriamiento de aire natural (AN): en capacidades nominales normales, el calor térmico se disipa naturalmente en el aire circundante mediante convección. Esto permite un funcionamiento continuo sin necesidad de equipos de refrigeración mecánicos suplementarios.

• Enfriamiento por aire forzado (AF): cuando las temperaturas ambiente u operativas alcanzan niveles elevados (normalmente 80 °C), los sensores de control de temperatura activan automáticamente los ventiladores de enfriamiento por aire forzado. Este flujo de aire forzado mejora significativamente la eficiencia de disipación de calor, lo que permite que el transformador trifásico de tipo seco sostenga mayores capacidades de sobrecarga o maneje ambientes de temperaturas extremadamente altas.

Sistemas de aislamiento avanzados

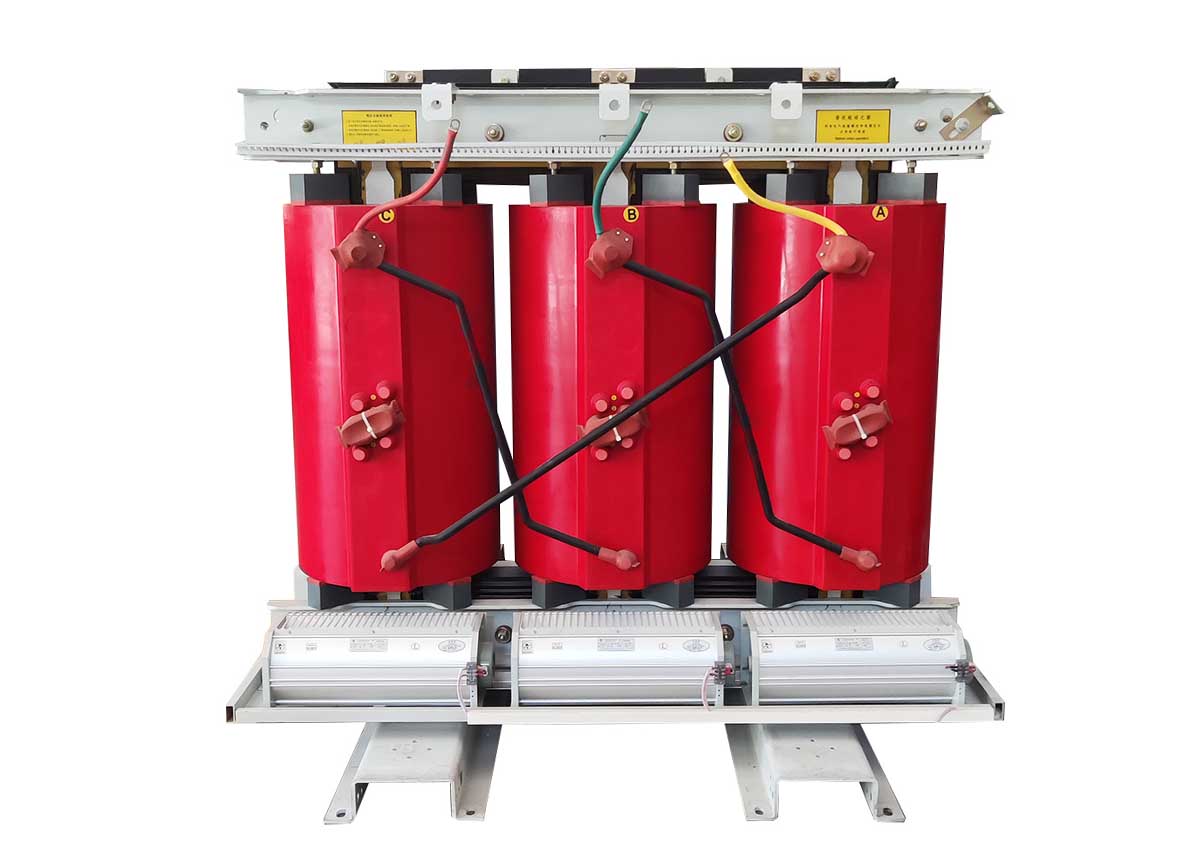

Para garantizar una alta rigidez dieléctrica sin refrigerantes líquidos inflamables, un transformador trifásico de tipo seco utiliza formulaciones avanzadas de resina epoxi. Los procesos de fabricación comunes incluyen:

• Colada al vacío con mezclas de arena de cuarzo epoxi.

• Fundición diferencial al vacío reforzada con fibra de vidrio no alcalina.

• Bobinado de fibra de vidrio no alcalina impregnada con resinas especializadas.

Ventajas y limitaciones clave de un transformador trifásico de tipo seco

Ventajas clave

• Alta seguridad operativa: Al no contener aceite de transformador inflamable, un transformador trifásico de tipo seco elimina drásticamente los riesgos de incendio o explosión. Su alto aislamiento dieléctrico previene eficazmente fugas eléctricas y fallos por cortocircuito.

• Rendimiento ecológico: la ausencia total de refrigerantes líquidos evita derrames de petróleo tóxicos y la contaminación ambiental.

• Eficiencia energética: Diseñado con núcleos de acero al silicio de bajas pérdidas y estructuras de devanado optimizadas, un transformador trifásico de tipo seco reduce el consumo de energía y los costos operativos. Alto

• Confiabilidad del sistema: Construido con materiales epoxi duraderos y procesos de fabricación precisos, un transformador trifásico de tipo seco mantiene una baja tasa de fallas y una larga vida útil en condiciones normales.

Limitaciones operativas

• Sensibilidad a la humedad y al polvo: en comparación con las unidades llenas de líquido, un transformador trifásico de tipo seco tiene una menor protección nativa contra el polvo intenso o la alta humedad, y a menudo requiere gabinetes protectores o gabinetes de distribución exclusivos.

• Enfoque de aplicación en interiores: La implementación en exteriores de un transformador trifásico de tipo seco requiere gabinetes especializados resistentes a la intemperie y una gestión de ventilación mejorada para proteger el aislamiento interno.

• Costo de aislamiento especializado: la utilización de resinas epoxi de alta calidad con conductividad térmica superior aumenta los gastos generales de fabricación inicial.

• Complejidad del reemplazo del devanado: Las reparaciones localizadas de la bobina pueden ser difíciles si un devanado sufre daños físicos graves, lo que a menudo requiere un reemplazo completo del módulo de la bobina.
