Métodos de enfriamiento para transformadores de potencia: una explicación detallada

Los transformadores de potencia son componentes esenciales en los sistemas de energía eléctrica y cada transformador de potencia genera calor durante el funcionamiento. Para garantizar un funcionamiento eficiente y seguro, se utiliza una variedad de métodos de enfriamiento para disipar este calor. La elección del método de enfriamiento depende de factores como el tamaño, la clasificación y la aplicación específica del transformador de potencia. A continuación se muestra una explicación detallada de los métodos de enfriamiento comunes aplicados a un transformador de potencia, cómo funcionan y sus ventajas y limitaciones.

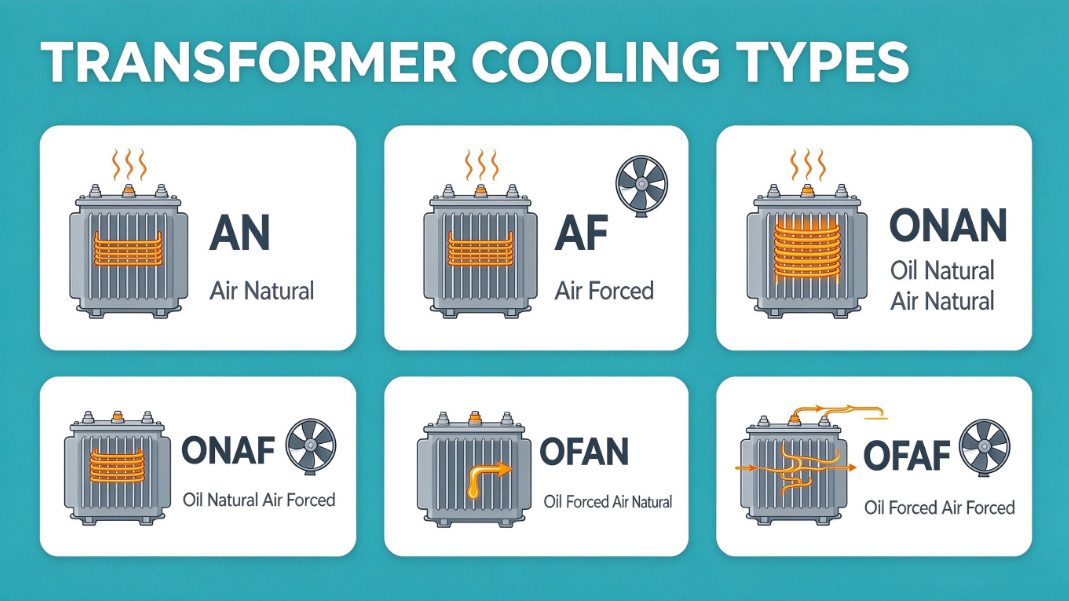

Métodos de enfriamiento comunes utilizados en un transformador de potencia

Transformador de refrigeración por aire natural (AN)

• Proceso: El calor del transformador de potencia se disipa mediante convección natural del aire. La superficie exterior y los radiadores adjuntos están expuestos al aire circundante; El calor del núcleo y los devanados se transfiere al tanque y a los radiadores, que lo liberan al aire.

• Ventajas: Sencillo, rentable y fiable.

• Limitaciones: Capacidad de enfriamiento limitada, susceptible a variaciones de temperatura ambiente.

Transformador de refrigeración por aire forzado (AF)

• Proceso: Los ventiladores fuerzan el aire frío sobre la superficie del transformador de potencia, aumentando la tasa de transferencia de calor y mejorando la capacidad de enfriamiento en comparación con el enfriamiento por aire natural.

• Ventajas: Capacidad de enfriamiento mejorada; puede soportar cargas más altas.

• Limitaciones: Requiere equipo adicional (ventiladores), mayores niveles de ruido.

Transformador autoenfriado sumergido en aceite (ONAN)

• Proceso: El transformador de potencia se sumerge en aceite, actuando como medio aislante y refrigerante. El calor se transfiere al aceite, que circula naturalmente en el tanque y libera calor a través de las paredes del tanque.

• Ventajas: Buen aislamiento, alta rigidez dieléctrica, disipación de calor eficaz.

• Limitaciones: Requiere mantenimiento regular del aceite, posibilidad de fugas de aceite.




Transformador enfriado por aire forzado sumergido en aceite (ONAF)

• Proceso: Combina inmersión en aceite con aire forzado. Los ventiladores fuerzan el aire sobre el tanque, aumentando la transferencia de calor del aceite al aire.

• Ventajas: Capacidad de enfriamiento mejorada sobre ONAN, maneja cargas más altas.

• Limitaciones: Requiere ventiladores adicionales, mayor ruido.

Transformador enfriado por aire con circulación forzada de aceite (OFAF)

• Proceso: El aceite se bombea a través del transformador de potencia y un enfriador de aceite externo; Los ventiladores enfrían el aceite, que luego circula de regreso.

• Ventajas: Alta capacidad de refrigeración, adecuada para grandes transformadores de potencia.

• Limitaciones: Requiere equipos complejos (bombas, enfriadores de aceite, ventiladores).

Transformador refrigerado por agua con circulación forzada de aceite (OFWF)

• Proceso: similar al OFAF, pero se utiliza agua en lugar de aire para enfriar el aceite en el enfriador externo.

• Ventajas: Muy alta capacidad de refrigeración, adecuada para transformadores de potencia extremadamente grandes.

• Limitaciones: Requiere una fuente de agua, riesgo de contaminación del agua.

Factores que afectan la elección del método de enfriamiento en un transformador de potencia

• Tamaño y clasificación del transformador de potencia: las unidades más grandes generalmente requieren una refrigeración más sofisticada.

• Temperatura ambiente: las temperaturas ambiente altas pueden exigir una refrigeración más eficaz.

• Condiciones de carga: la sobrecarga frecuente puede requerir un método de enfriamiento con mayor capacidad de sobrecarga.

• Ubicación de instalación: la instalación interior o exterior influye en la elección del método de refrigeración.

Consideraciones adicionales para el enfriamiento del transformador de potencia

• Transformadores de potencia de tipo seco: no utilizar aceite; pueden emplear enfriamiento por chorro de aire o impregnación a presión al vacío.

• Métodos de refrigeración especiales: para aplicaciones específicas, se puede utilizar refrigeración directa por agua o refrigeración por helio.

Condiciones correspondientes de un transformador de potencia durante el enfriamiento

• Capacidad de carga: la carga máxima que un transformador de potencia puede soportar en condiciones específicas.

• Disipación de calor: el proceso de eliminar calor del transformador de potencia.

• Medio aislante: material utilizado para evitar fallas eléctricas dentro del transformador de potencia.
