¿Qué es un transformador de distribución de energía y cómo funciona?

Un transformador de distribución de energía es un dispositivo eléctrico estático esencial diseñado para transferir energía eléctrica entre dos o más circuitos mediante la ley de inducción electromagnética de Faraday. La función fundamental de un transformador de distribución de energía es convertir voltajes de corriente alterna (CA), aumentando el voltaje para la transmisión a larga distancia o reduciéndolo a niveles seguros para el consumo industrial, comercial y residencial. Más allá de la transformación de voltaje, un transformador de distribución de energía proporciona capacidades operativas clave, que incluyen conversión de corriente, adaptación de impedancia, aislamiento de circuitos y regulación de voltaje.

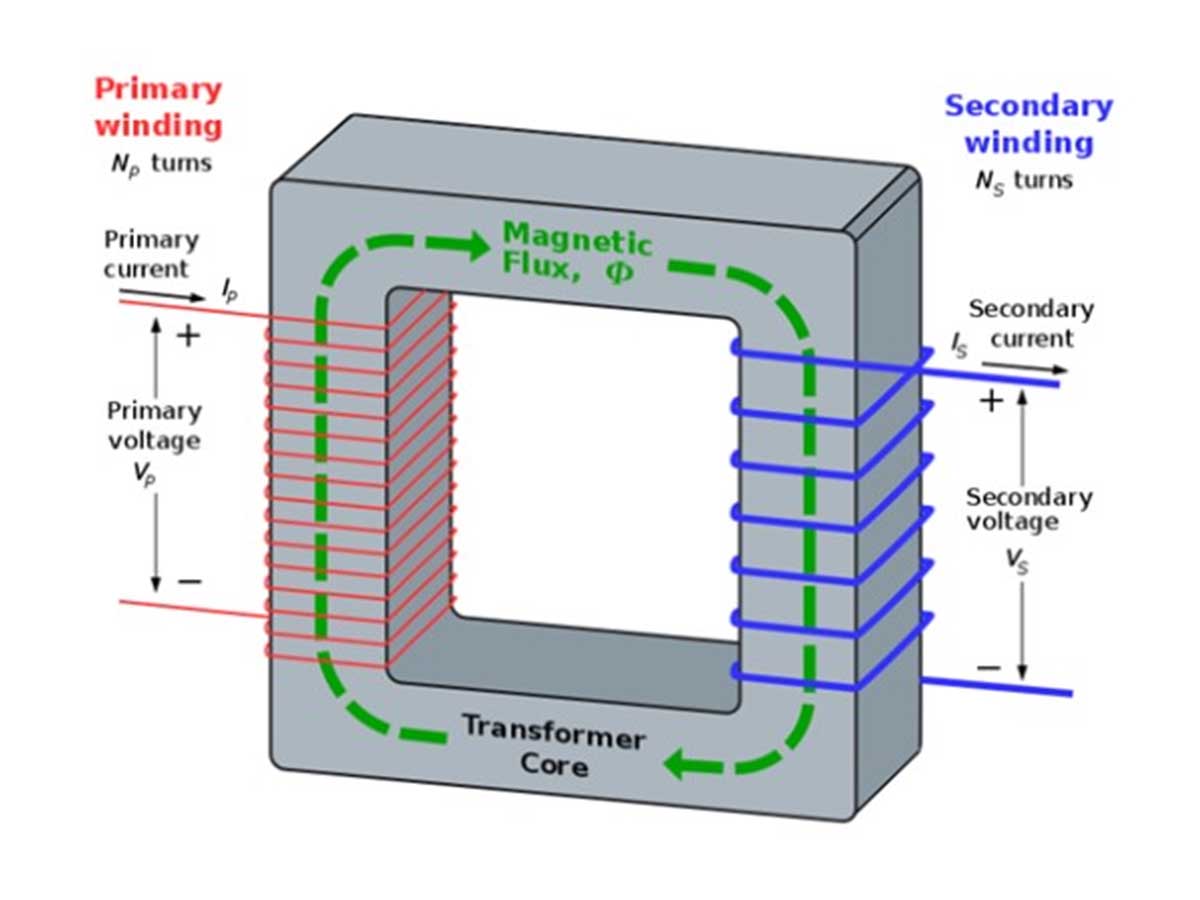

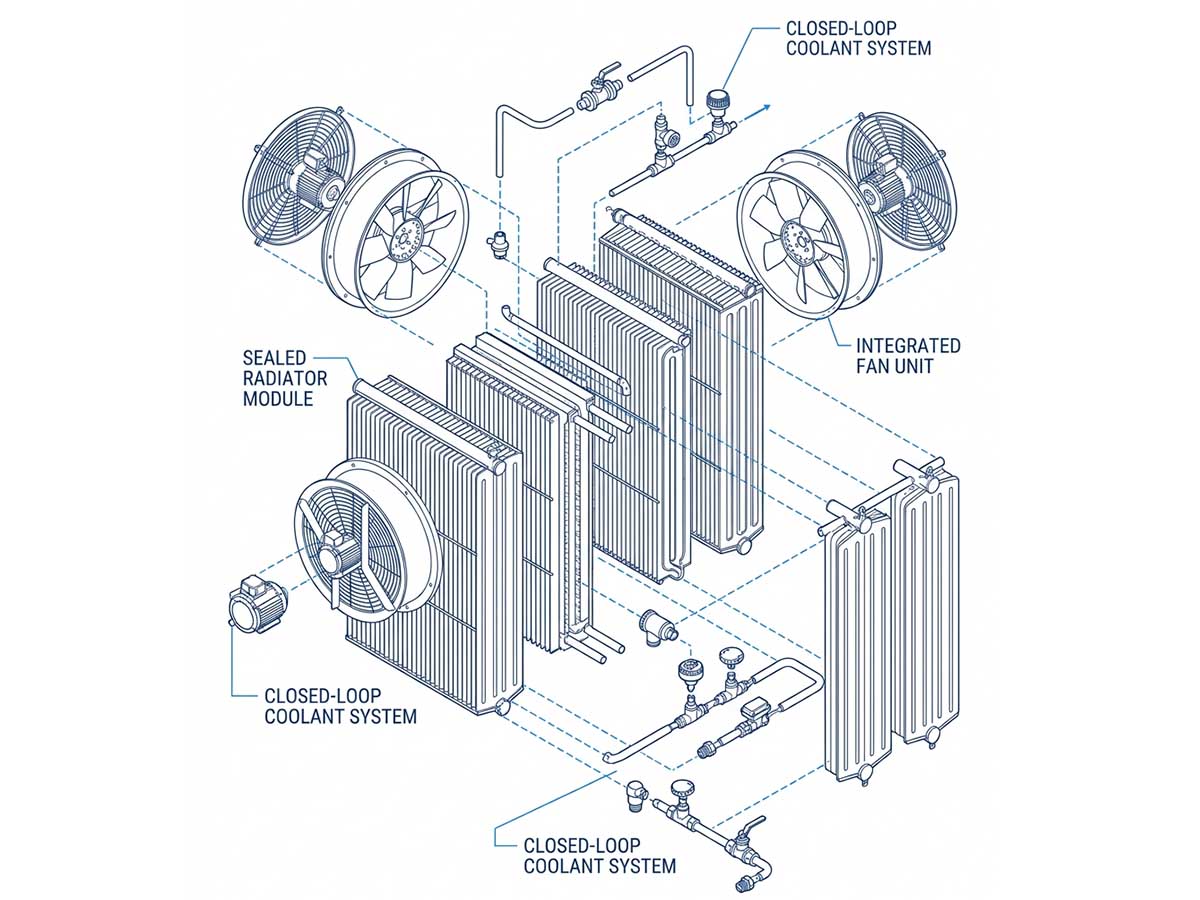

La arquitectura estructural primaria de un transformador de distribución de energía consta de tres componentes principales:

• Bobina primaria (bobinado de entrada): conectada a la fuente de alimentación de CA entrante para generar un campo magnético.

• Bobina secundaria (bobinado de salida): entrega el voltaje de CA convertido a la carga conectada o a la red eléctrica.

• Núcleo de hierro magnético: proporciona una ruta de flujo magnético de baja reluctancia entre los devanados primario y secundario.

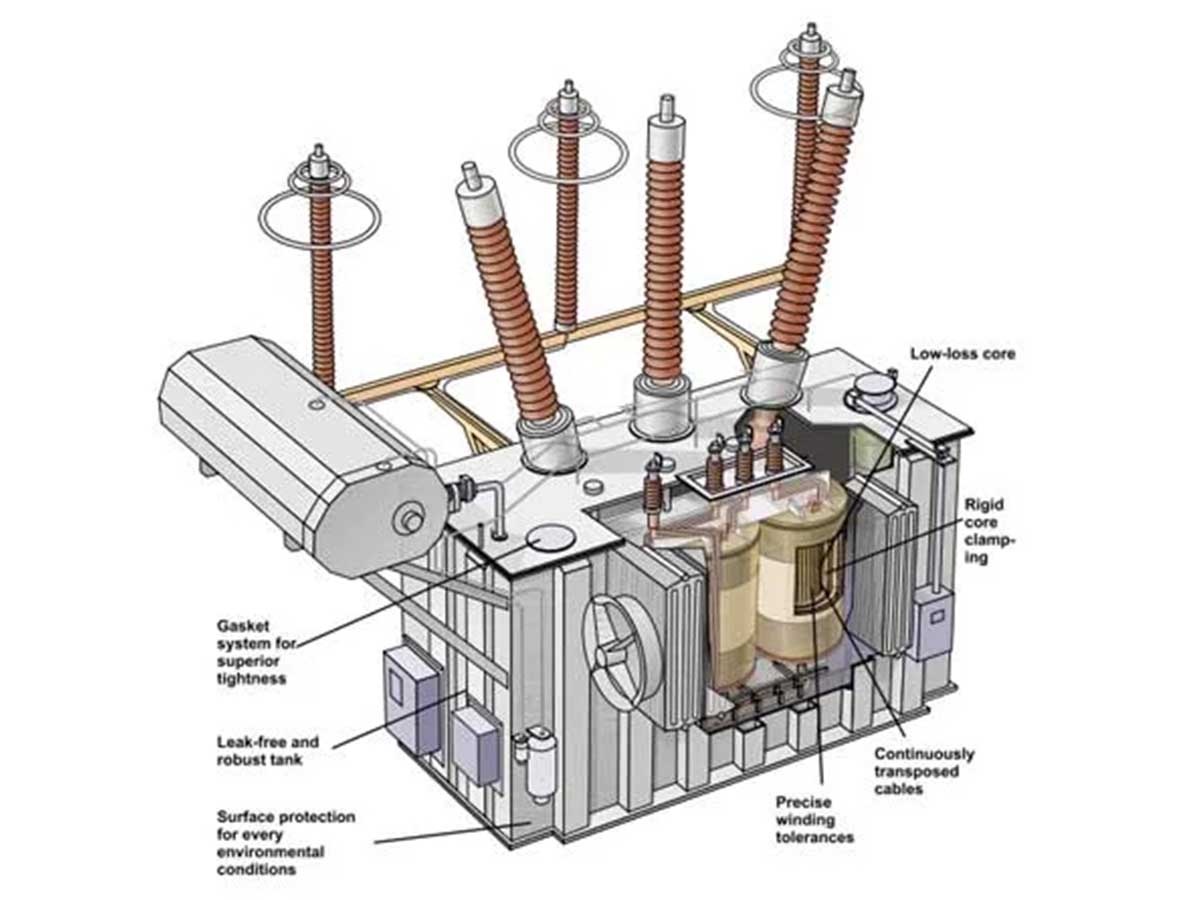

Construcción central y diseño estructural de un transformador de distribución de energía.

Para garantizar una alta eficiencia energética y minimizar las pérdidas del campo magnético, el conjunto interno de un transformador de distribución de energía está diseñado con materiales de precisión:

• Núcleo de acero al silicio laminado: el núcleo de hierro de un transformador de distribución de energía se construye apilando laminaciones delgadas y aisladas de acero al silicio (a menudo formadas en geometría de anillo cerrado, carcasa o núcleo E). Esta estructura laminada reduce significativamente las pérdidas internas por corrientes parásitas y la disipación de calor histerética mientras concentra el flujo magnético alterno dentro del circuito magnético.

• Devanados de alambre aislado: Tanto la bobina primaria como la bobina secundaria se enrollan utilizando conductores aislados de cobre o aluminio. El número específico de vueltas de cada bobina determina directamente la relación de paso de voltaje de entrada a salida.

• Preservación de frecuencia: durante la operación, un transformador de distribución de energía modifica las magnitudes de voltaje y corriente mientras mantiene la frecuencia original exacta de la corriente alterna de entrada.

Principio de funcionamiento: cómo cambia el voltaje un transformador de distribución de energía

El funcionamiento fundamental de un transformador de distribución de energía se basa completamente en la inducción electromagnética dinámica:

Generación de campo magnético alterno

Cuando se conecta un suministro de corriente alterna (CA) a la bobina primaria de un transformador de distribución de energía, se establece un campo magnético que fluctúa continuamente. Guiadas por la alta permeabilidad magnética del núcleo de acero al silicio, estas líneas de campo magnético pasan eficientemente a través de la bobina secundaria.

Inducción de fuerza electromotriz (EMF)

A medida que el flujo magnético alterno se vincula con la bobina secundaria, induce una fuerza electromotriz (voltaje) a través de los terminales secundarios de acuerdo con las leyes de inducción electromagnética. Cuando se conecta una carga externa, fluye una corriente secundaria inducida, lo que permite una transferencia fluida de energía eléctrica desde el lado primario al secundario.

La regla de la relación de vueltas (ecuación de conversión de voltaje)

El voltaje de salida exacto producido por un transformador de distribución de energía está directamente determinado por la relación de vueltas entre las bobinas primaria y secundaria.

• Transformación reductora: si la bobina secundaria tiene menos vueltas que la bobina primaria, el voltaje de salida disminuye (ideal para la entrega de energía final a los consumidores).

• Transformación elevadora: si la bobina secundaria tiene más vueltas que la bobina primaria, el voltaje de salida aumenta (ideal para transmisión de energía de alto voltaje).

Por qué no se puede utilizar corriente continua (CC) en un transformador de distribución de energía

Un transformador de distribución de energía estándar requiere corriente alterna (CA) para funcionar y no puede funcionar con corriente continua (CC) constante por varias razones fundamentales:

• Limitación del campo magnético constante: la conexión de un voltaje de CC constante a la bobina primaria produce un campo magnético constante y sin cambios dentro del núcleo de hierro. Debido a que la ley de inducción de Faraday requiere un flujo magnético cambiante para inducir voltaje, una fuente de CC constante produce una salida de voltaje continuo cero a través de la bobina secundaria.

• Excepción de CC fluctuante: si un transformador de distribución de energía recibe una corriente continua de magnitud que varía continuamente, el flujo magnético fluctuante inducirá una salida de voltaje temporal en la bobina secundaria. Sin embargo, la energía CC en estado estacionario no puede lograr una conversión o transmisión de energía eléctrica eficiente y sostenida.
