Un transformador sumergido en aceite es un aparato de energía eléctrica fundamental diseñado para transferir energía eléctrica entre dos o más circuitos mediante inducción electromagnética. A diferencia de los transformadores de tipo seco que dependen del aire ambiente o de resina sólida para enfriamiento y aislamiento, un transformador sumergido en aceite utiliza aceite de éster natural o mineral dieléctrico especializado. Este medio líquido tiene un doble propósito: proporcionar aislamiento de alta rigidez dieléctrica y absorber y disipar eficientemente el calor térmico generado durante las operaciones de alto voltaje. Debido a sus capacidades superiores de disipación de calor y resistencia de alto voltaje, los sistemas de transformadores sumergidos en aceite se implementan ampliamente en redes de transmisión de servicios públicos de alto voltaje, redes de distribución regionales e infraestructura de energía industrial en todo el mundo.

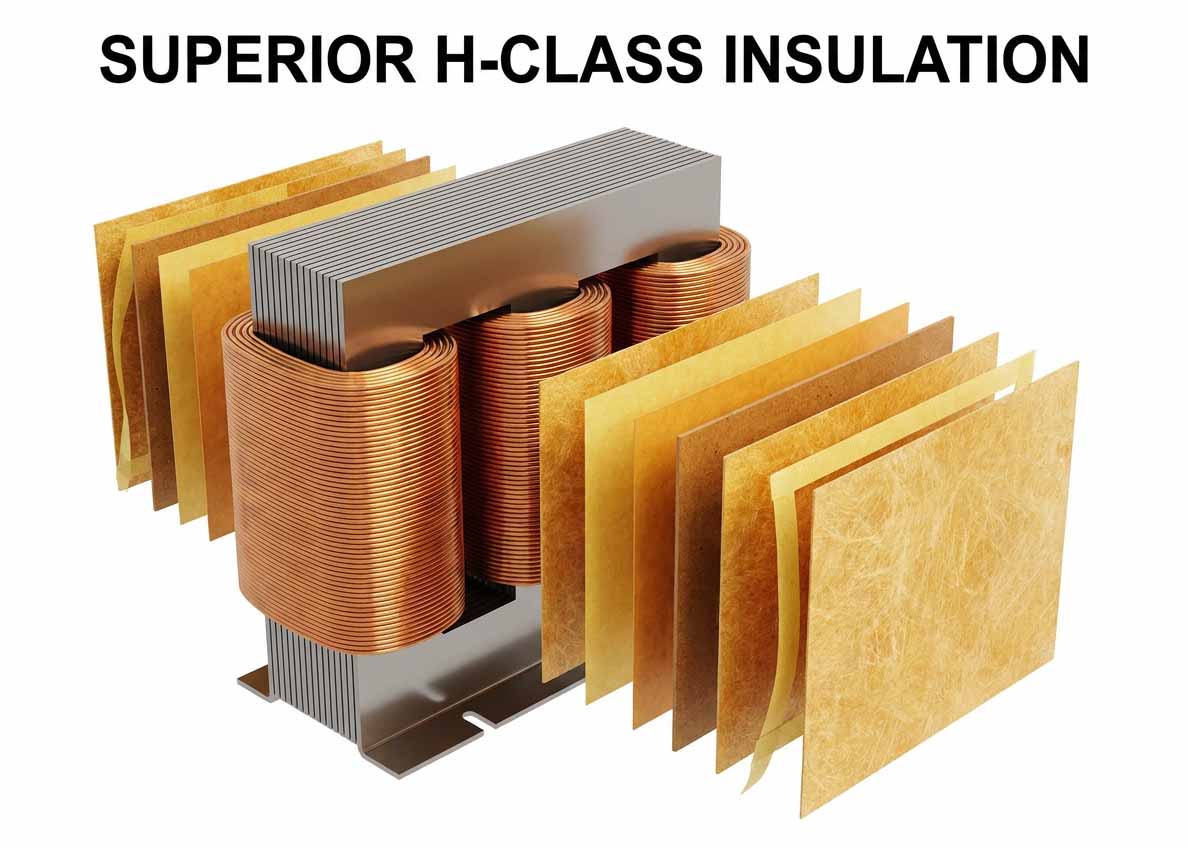

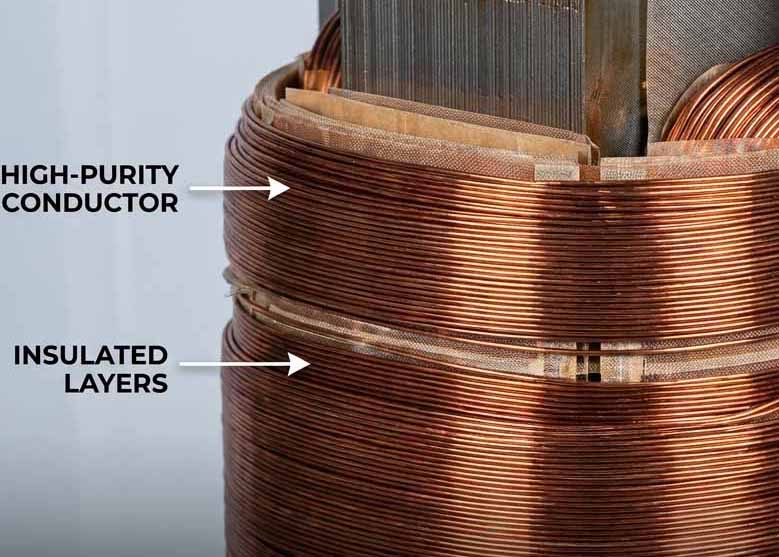

El diseño fundamental de un transformador sumergido en aceite consiste en un núcleo magnético construido a partir de laminaciones de acero al silicio de grano orientado, laminadas en frío y de alta permeabilidad, y devanados primarios y secundarios de cobre o aluminio. El conjunto de núcleo y bobina está completamente sumergido dentro de un tanque de acero sellado de alta resistencia lleno de aceite aislante. Este entorno sumergido en líquido protege los componentes eléctricos críticos del oxígeno, el polvo y la humedad, lo que garantiza una alta confiabilidad operativa durante una larga vida útil.
Para satisfacer diversos requisitos de voltaje, estándares ambientales y condiciones de instalación, un transformador sumergido en aceite se construye en varias configuraciones técnicas:
En un diseño herméticamente sellado, el aceite refrigerante está completamente aislado de la atmósfera exterior dentro de un tanque completamente sellado. Estas unidades se ajustan a la expansión térmica del aceite mediante paredes de tanque corrugadas. Al eliminar la exposición al aire, el líquido aislante queda protegido de la oxidación y la absorción de humedad, lo que hace que este transformador sumergido en aceite prácticamente no requiera mantenimiento y sea ideal para ambientes exteriores hostiles o húmedos.
Equipada con un tanque de expansión superior (conservador), esta configuración tradicional de transformador sumergido en aceite permite que el aceite aislante se expanda y contraiga libremente durante los cambios de temperatura causados por una carga eléctrica intensa. Se adjunta un respiradero de gel de sílice para filtrar la humedad del aire entrante, lo que garantiza el rendimiento dieléctrico a largo plazo en grandes subestaciones de transmisión de energía.
Al reemplazar el aceite mineral tradicional con fluidos de ésteres naturales biodegradables a base de vegetales, este transformador sumergido en aceite respetuoso con el medio ambiente ofrece una seguridad contra incendios excepcional (punto de incendio alto > 300 °C) y cero riesgo de contaminación del suelo, lo que lo convierte en una excelente opción para centros residenciales urbanos y proyectos de energía ecológicamente sensibles.
|  |
El mecanismo operativo de un transformador sumergido en aceite está anclado en la ley de inducción electromagnética de Faraday. Cuando la corriente alterna (CA) fluye a través del devanado primario, crea un flujo magnético fluctuante dentro del núcleo de acero. Este campo magnético cambiante induce posteriormente un voltaje proporcional a través del devanado secundario, aumentando o disminuyendo los niveles de voltaje para la transmisión o distribución localizada.
La disipación de calor efectiva es una ventaja definitoria de un transformador sumergido en aceite. Durante el funcionamiento continuo, la corriente eléctrica induce calor térmico en los devanados y el núcleo magnético. El aceite aislante circundante absorbe este calor y circula naturalmente por convección (o mediante bombas mecánicas a la fuerza) hacia paneles de radiadores externos o aletas de refrigeración. El flujo de aire ambiental enfría el aceite a medida que pasa a través de los radiadores, lo que permite que el aceite enfriado regrese al tanque principal para mantener temperaturas operativas internas óptimas incluso durante condiciones de sobrecarga intensa.
La implementación de un transformador sumergido en aceite ofrece múltiples beneficios técnicos clave para los operadores de sistemas de energía:
Rigidez dieléctrica superior: el aceite líquido penetra los microhuecos en el aislamiento de papel, evitando descargas parciales y averías eléctricas bajo sobretensiones severas de alto voltaje.
Gestión térmica excepcional: la refrigeración líquida proporciona una eficiencia de transferencia de calor significativamente mayor que la del aire, lo que permite que un transformador sumergido en aceite maneje grandes capacidades eléctricas en espacios físicos compactos.
Vida útil extendida: Completamente encerrado dentro del aceite y protegido de la oxidación ambiental, un transformador sumergido en aceite mantenido adecuadamente puede servir de manera confiable a las redes eléctricas durante más de 30 a 40 años.
Bajo riesgo operativo: Las técnicas de sellado avanzadas y los fluidos de éster natural opcionales hacen que las unidades de transformadores sumergidos en aceite modernas sean altamente duraderas, seguras y rentables durante todo su ciclo de vida.
 |  |

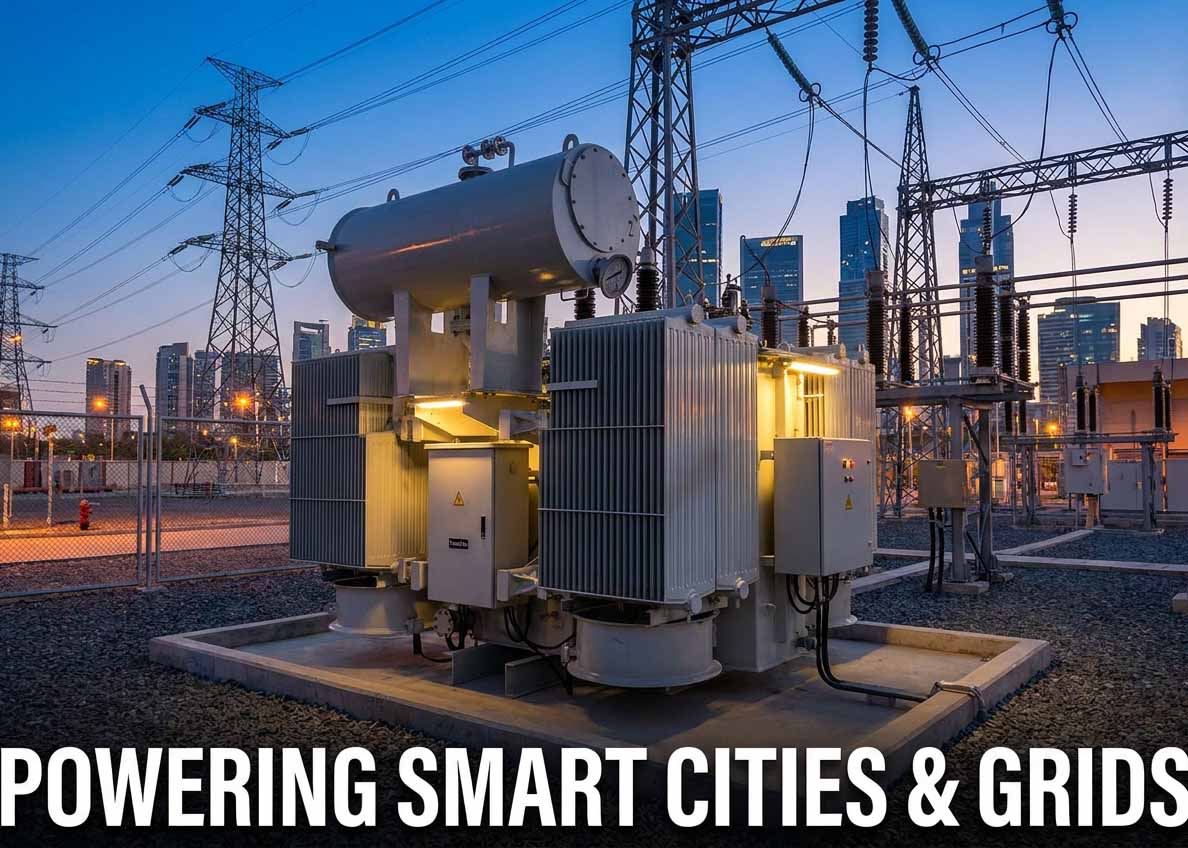

Gracias a su alta durabilidad, alta capacidad y adaptabilidad ambiental, los equipos de transformadores sumergidos en aceite son esenciales en numerosos sectores industriales:
Servicios públicos y subestaciones de energía eléctrica: sirven como transformadores elevadores y reductores primarios en redes de transmisión de energía a granel y subestaciones de distribución.
Generación de energía renovable: intensificar la conversión de energía en parques solares fotovoltaicos a gran escala, parques eólicos terrestres y centrales hidroeléctricas.
Instalaciones industriales pesadas: Proporciona distribución de energía confiable y de alta capacidad para acerías, plantas de procesamiento químico, operaciones mineras y refinerías de petróleo.
Infraestructura comercial y urbana: Suministro de energía eléctrica continua y de alta carga a redes de tránsito ferroviario, complejos comerciales y plantas de servicios públicos municipales.
El transformador sumergido en aceite sigue siendo una piedra angular de las redes mundiales de distribución y transmisión de electricidad. Al combinar una alta confiabilidad dieléctrica, un rendimiento superior de enfriamiento natural e innovaciones continuas en fluidos aislantes ecológicos, la tecnología de transformadores sumergidos en aceite continúa brindando soluciones energéticas seguras, eficientes y duraderas para empresas de servicios públicos e industrias globales que avanzan hacia una red eléctrica modernizada.
