Seleccionar el transformador de alto voltaje correcto impacta directamente en la vida útil del equipo, la eficiencia energética y la seguridad. Basado en los estándares IEC 60076 y GB 1094 , esta guía describe cinco métricos críticos que los usuarios industriales deben evaluar para garantizar un rendimiento óptimo y evitar las dificultades de selección.
l Voltaje nominal: los voltajes primarios/secundarios deben coincidir con los puntos de conexión de la cuadrícula (por ejemplo, 10kV/110kV)
L Tolerancia a la relación: ≤ ± 0.5% (sin carga), ≤ ± 1% (carga completa) por GB 1094.1

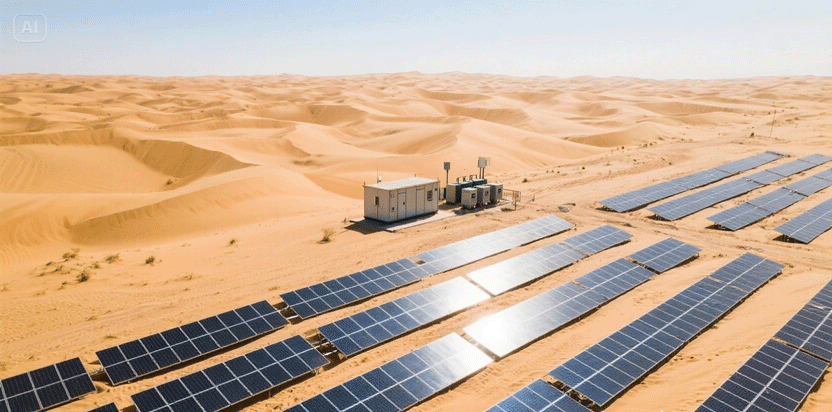

l Energía renovable: las granjas solares requieren una regulación de voltaje de ± 10% para acomodar las fluctuaciones de los inversores
l Aplicaciones industriales: los transformadores de horno de arco deben soportar sobretensiones de voltaje frecuentes (por ejemplo, 30% de sobretensión transitoria)
L Estudio de caso: una granja solar fotovoltaica en Ningxia, China enfrentó sanciones en la red debido a la desviación excesiva de la relación (1.2%).
L Fórmula: S = √3 × U × I (KVA)
L Optimización de carga: Mantenga la carga de 60-80% a largo plazo para extender la vida útil
Tipo de carga | Enfoque de diseño | Aplicaciones |
Continuo | Enfriamiento mejorado (por ejemplo, ONAF) | Plantas químicas, centros de datos |
Intermitente | Alta capacidad de sobrecarga (115% para 1 hora) | Metalurgia, acero rodante |
Rico en armónico | K-Factor≥13 Diseño | Equipo dirigido por VFD |
Error común: el sobredimensionamiento aumenta las pérdidas sin carga (desperdicio> ¥ 50,000/año en electricidad).
Tipo | Ventajas | Limitaciones | Aplicaciones |
Inmerso en petróleo | Bajo costo y fácil mantenimiento | Riesgo de incendio | Subestaciones al aire libre |
Tipo seco (resina fundida) | Inicio de fuego, sin mantenimiento | 30% de costo mayor | Sótanos, barcos |
SF6 aislado de gas | Compacto, resistente a la contaminación | Preocupaciones ambientales | Subterráneo urbano |
l onan (aceite natural aire natural): <30mva, ~ ¥ 20,000/año de mantenimiento
L OFWF (Forzado de agua forzada de aceite): > 100mVa, 8% de ganancia de eficiencia (requiere circulación de agua)
Herramienta: descargar matriz de selección de enfriamiento de aislamiento
L China GB 20052: Grado 1 (pérdida de carga sin carga 40% menor frente a grado 3)
L Sistema de nivel de L eu: Nivel 3 (obligatorio de 2025)
L Pérdida sin carga: 1.2kW (el núcleo amorfo se reduce a 0.3kW)
L Pérdida de carga: 12kW (conductores transponidos recortados en un 15%)
l Costo anual: ~ ¥ 43,000 [(1.2 × 24 × 365)+(12 × 8 × 300)]
ROI: Premio para modelos de alta eficiencia recuperados a través de ahorros de energía en 3 años.
l Outfoor: mínimo IP54 (resistencia al polvo/agua)
L Desierto: Filtros de arena IP55+(por ejemplo, proyectos solares de Medio Oriente )
l Altitud alta: Derree 5%/500m por encima de 1000m
l Áreas corrosivas: acero inoxidable + recubrimiento triple (prueba de pulverización de sal de ≥1000 horas)
l Caso de falla: el transformador de plataforma offshore falló en 6 meses sin 'diseño resistente a la humedad' (Clase H).
1. Priorice las mejores marcas chinas: 20-40% más barato que las importaciones con especificaciones iguales
2. Pruebas de terceros de demanda: requiere informes de CTI/STL sobre el aumento de temperatura/las pruebas de cortocircuito
3. Servicios de valor agregado: busque soluciones gratuitas de cumplimiento de EMC
