¿Cuáles son los tres tipos de transformadores de voltaje?

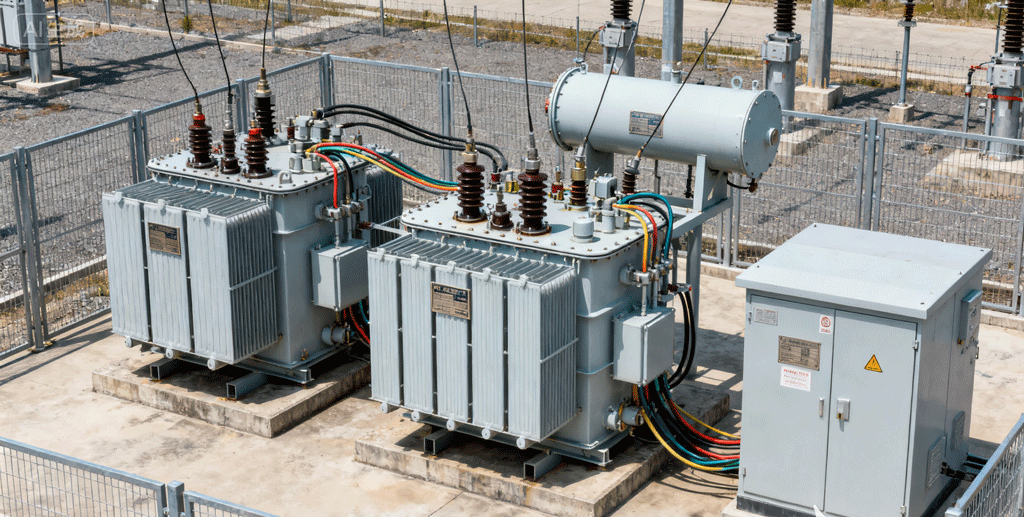

Tres tipos de transformadores: transformadores subidos, transformadores reducidos y transformadores de aislamiento.

1. Transformador de paso arriba

• Función: aumenta la entrada de bajo voltaje a un voltaje de salida más alto.

• Principio de trabajo: basado en la ley de inducción electromagnética. El número de giros en el devanado secundario es mayor que el de devanado primario (n₂> n₁). De acuerdo con la fórmula V₂ / V₁ = N₂ / N₁, el voltaje de salida (V₂) es mayor que el voltaje de entrada (V₁).

• Aplicaciones principales:

• Centrales eléctricas: esta es su aplicación más crítica. El voltaje generado por los generadores de energía (típicamente 10-25 kV) es relativamente bajo. Para reducir las pérdidas de línea (p_loss = i²r) durante la transmisión de larga distancia, los transformadores subidas se utilizan para aumentar significativamente el voltaje (p. Ej. Esto reduce la corriente, minimizando así las pérdidas.

• Dispositivos electrónicos: por ejemplo, los viejos televisores e inversores CRT para lámparas fluorescentes requieren aumentar el bajo voltaje a varios miles de voltios para conducir la pantalla o la lámpara.

2. Transformador reducido

• Función: disminuye la entrada alta voltaje a un voltaje de salida más bajo.

• Principio de trabajo: opuesto a un transformador de paso arriba, el número de turnos en el devanado secundario es menos que el de devanado primario (N₂

• Aplicaciones principales:

• Redes de distribución de energía: al final de las líneas de transmisión, el alto voltaje se reduce gradualmente a niveles adecuados para el uso del consumidor. Por ejemplo, el voltaje se reduce de 110 kV a 10 kV, y luego se reduce a 380 v/220 v municipales de electricidad en subestaciones comunitarias.

• Adaptadores/cargadores electrónicos: el núcleo de dispositivos cotidianos como cargadores telefónicos y adaptadores de potencia de la computadora portátil es esencialmente un transformador en miniatura baja (generalmente una fuente de alimentación de conmutación) que convierte la electricidad municipal de 220 V en bajos voltajes seguros, como 5 V, 12 V o 20 V.

3. Transformador de aislamiento

• Función: Su propósito principal no es cambiar el nivel de voltaje, sino aislar eléctricamente dos circuitos. Los voltajes de entrada y salida suelen ser los mismos (una relación de giros 1: 1 es más común).

• Principio de trabajo: no existe una conexión eléctrica directa entre los devanados primarios y secundarios; La transferencia de energía ocurre completamente a través del acoplamiento del campo magnético. Además, a menudo incluye un escudo electrostático para suprimir la conducción de interferencia de alta frecuencia.

• Aplicaciones principales:

• Protección de seguridad: previene la descarga eléctrica. Dado que el circuito secundario no está conectado a tierra y no tiene potencial de referencia a la Tierra, incluso si una persona toca un cable en el circuito, no formará un circuito cerrado y causará una descarga eléctrica (aunque tocar dos cables sigue siendo peligroso). Se usa comúnmente en laboratorios, talleres de reparación y otros entornos similares.

• Protección del equipo: elimina las corrientes de ruido en los bucles de tierra, evitando la interferencia o el daño al equipo.

• Estabilización de supresión de ruido/voltaje: suprime las interferencias como picos y armónicos de la red eléctrica, proporcionando potencia 'limpia' a los instrumentos de precisión (por ejemplo, equipos médicos, sistemas de comunicación).

Comparación resumida
