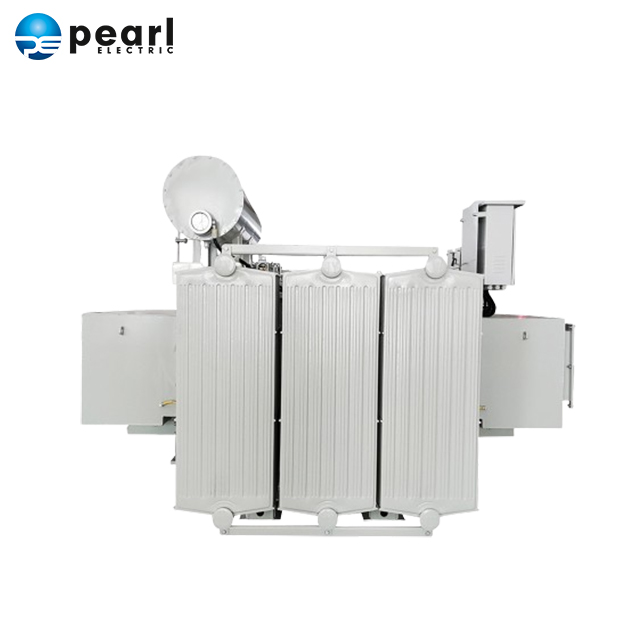

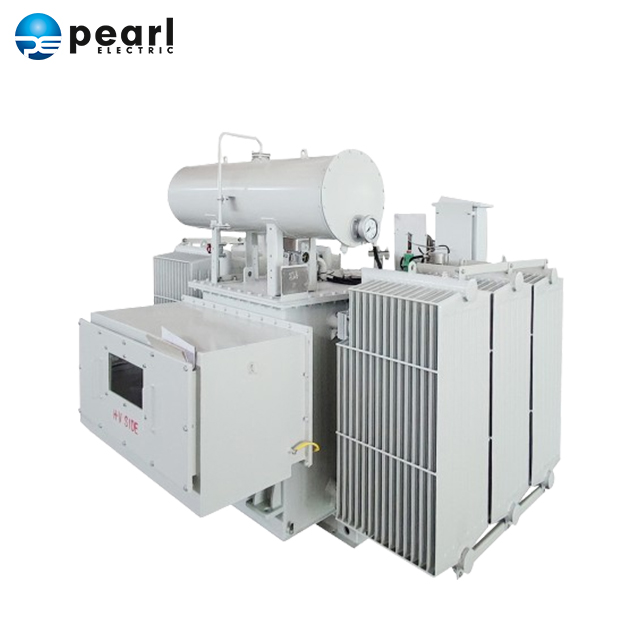

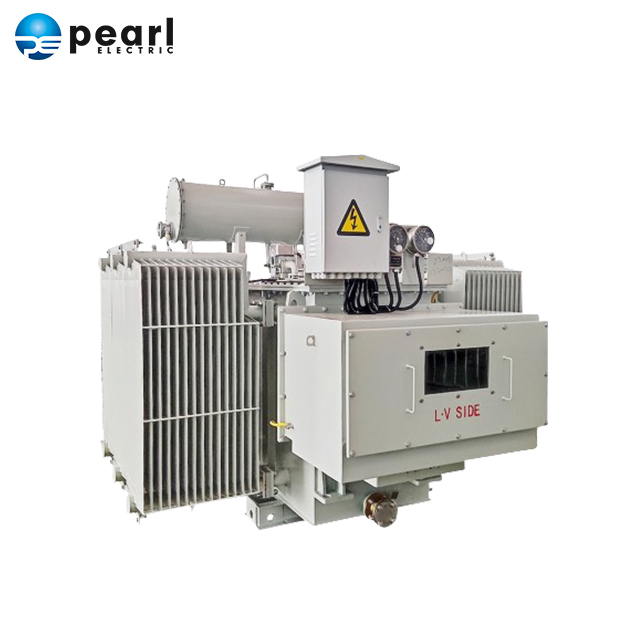

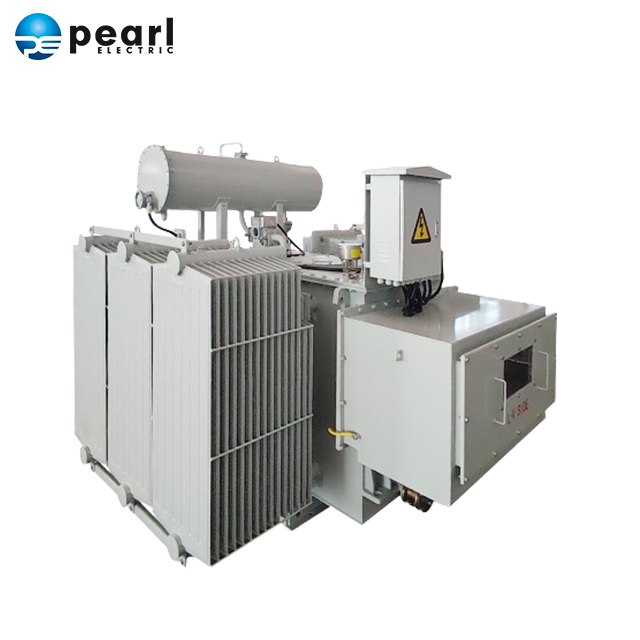

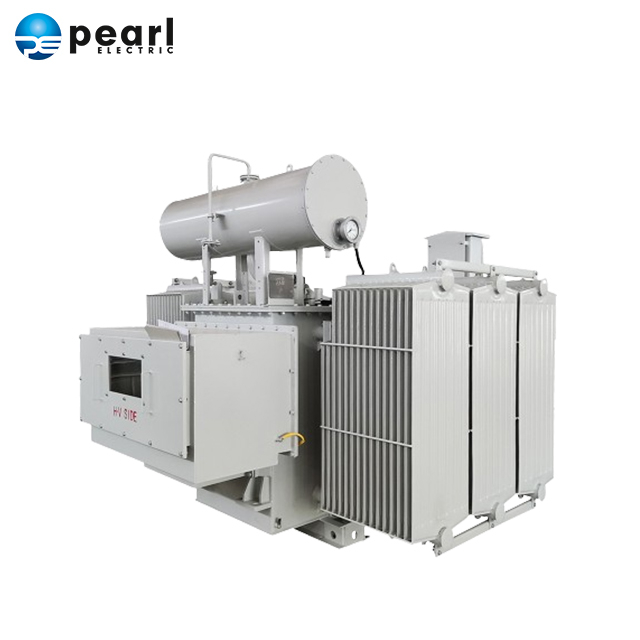

Transformador tipo aceite de 3000 kVA con cambiador de tomas en carga para alta demanda de energía

Los transformadores de Pearl Electric con cambio de tomas bajo carga (OLTC)  están diseñados para regular dinámicamente la salida de voltaje  sin interrumpir el suministro de energía, lo que garantiza un funcionamiento perfecto en entornos con demandas de carga fluctuantes.

Este transformador con cambio de tomas bajo carga (OLTC) se refiere a un tipo de transformador que está equipado con un mecanismo de cambio de tomas diseñado para ajustar la relación de vueltas y regular el voltaje de salida mientras el transformador está en funcionamiento. A diferencia de los cambiadores de tomas fuera de circuito tradicionales, OLTC permite cambios de tomas sin interrumpir el suministro de energía.

Diseñados para brindar precisión y confiabilidad, estos transformadores son ideales para redes de distribución de energía, complejos industriales, sistemas de energía renovable e instalaciones de misión crítica. Proporcionan un control de voltaje preciso y garantizan un suministro de energía confiable y estable, mejorando el rendimiento y la eficiencia de los sistemas eléctricos de alta demanda de energía.

Parámetros del producto

Características del  transformador tipo aceite de 3000 kVA con cambiador de tomas en carga para alta demanda de energía

Regulación de voltaje: la función OLTC permite ajustes en tiempo real a la relación de vueltas del transformador, lo que permite un control preciso sobre el voltaje de salida para mantener los niveles deseados incluso durante condiciones de carga fluctuantes.

Operación continua:   Se pueden realizar cambios de toma mientras el transformador está energizado, eliminando la necesidad de interrupciones o apagados de energía durante los ajustes de voltaje.

Flexibilidad: Con múltiples posiciones de toma disponibles, los transformadores OLTC ofrecen flexibilidad para adaptarse a diferentes voltajes de entrada y requisitos de carga, lo que garantiza un rendimiento óptimo y una distribución de energía eficiente.

Mejora de la calidad de la energía: al regular el voltaje de salida, los transformadores OLTC ayudan a mejorar la calidad de la energía al minimizar las fluctuaciones de voltaje y mantener un suministro estable a las cargas conectadas.

Optimización de la carga: OLTC permite realizar ajustes para adaptarse a las demandas de carga cambiantes, optimizando la eficiencia energética y reduciendo el desperdicio de energía.

Ventajas del  transformador tipo aceite de 3000 kVA con cambiador de tomas en carga para alta demanda de energía

Eficiencia de enfriamiento mejorada: el aceite mineral disipa eficientemente el calor generado durante operaciones de carga alta, lo que reduce el estrés térmico en los devanados y el aislamiento. Esto prolonga la vida útil del transformador y mantiene el rendimiento bajo cargas pesadas continuas.

Alta capacidad de carga y confiabilidad: Adecuada para plantas industriales, subestaciones de servicios públicos o grandes complejos comerciales, esta capacidad garantiza un manejo robusto de la energía sin riesgos de sobrecarga. OLTC optimiza la eficiencia en cargas variables, alineándose con las demandas de energía fluctuantes.

Continuidad operativa: OLTC elimina la necesidad de desenergizar el transformador durante los ajustes, algo crucial para industrias que requieren energía ininterrumpida, como la fabricación o los centros de datos.

Rentable: si bien los costos iniciales pueden ser más altos, la combinación de enfriamiento de aceite (reducción del desgaste) y OLTC (optimización de la eficiencia) reduce las pérdidas de energía y los gastos operativos con el tiempo. La escalabilidad a través de OLTC también pospone costosas actualizaciones a medida que crece la demanda.

Durabilidad y longevidad: los transformadores de tipo aceite generalmente están diseñados para uso en exteriores y soportan ambientes hostiles. El mantenimiento adecuado (por ejemplo, pruebas de aceite) garantiza décadas de servicio, especialmente bajo la gestión térmica proporcionada por el aceite.

Aplicaciones del  transformador tipo aceite de 3000 kVA con cambiador de tomas en carga para alta demanda de energía

Esta combinación de diseño robusto, control de voltaje adaptativo y enfriamiento eficiente hace que el transformador de aceite de 3000 kVA con OLTC sea una piedra angular para escenarios de alta demanda de energía.

Complejos industriales: este transformador es ideal para su uso en redes eléctricas regionales y nacionales donde la distribución confiable de energía es fundamental. Acerías, plantas químicas e instalaciones de fabricación con maquinaria pesada que generan cargas variables y refrigeración eficiente para demandas sostenidas de alta energía en entornos industriales al aire libre.

Integración de energía renovable: Compensa las fluctuaciones de voltaje causadas por la producción renovable intermitente, este tipo de transformador que conecta parques eólicos/solares a la red, donde la generación varía según el clima.

Operaciones mineras: 3000 kVA admite actividades de extracción y procesamiento que consumen mucha energía. Este transformador es adecuado para  minas remotas con equipos de alta potencia (por ejemplo, trituradoras, transportadores) y líneas de transmisión largas. La ventaja del OLTC mitiga la caída de voltaje en largas distancias y maneja las oscilaciones de carga de la maquinaria pesada.

Centros de datos: garantiza la regulación del voltaje a pesar de los rápidos cambios de carga debido a la activación/desactivación del servidor. Este transformador es adecuado para instalaciones que requieren energía estable para servidores y sistemas de refrigeración.

Redes ferroviarias eléctricas: este transformador hace que la instalación al aire libre a lo largo de los corredores ferroviarios se alinee con los protocolos de seguridad, puede ajustar el voltaje para mantener la consistencia durante picos repentinos de carga (por ejemplo, arranque de varios trenes), lo que es ideal para el suministro de energía para trenes/metros con aceleración/desaceleración frecuente.

Plantas de generación de energía: los transformadores auxiliares en plantas hidroeléctricas/térmicas para distribución interna de energía  facilitan la interconexión eficiente de la red con voltajes de transmisión óptimos.

Tecnología de producción de transformadores

• BOBINAS DEL TRANSFORMADOR

Para las bobinas de baja y alta tensión, se puede utilizar cobre o aluminio como material conductor según las normas o requisitos del cliente. Los devanados se separan en devanados de baja tensión y devanados de alta tensión.

Tipos de conductores según nivel de tensión y pérdidas de carga:

-En bobina BT: Lámina (hoja) o papel aislado de sección rectangular

-En bobina AT: Se utilizan conductores de sección rectangular aislados con esmalte o con aislamiento de papel.

Los devanados están hechos de DDP recubierto de resina y papel Kraft especial resistente a altos impactos y resistencia eléctrica. La estructura de esta capa de aislamiento especialmente formada aumenta las propiedades de tensión de impulso. La capa aislante también ayuda a conseguir otro objetivo importante: producir una bobina rígida sin espacio.

• VENTILACIÓN

Los transformadores se enfrían naturalmente con ventilación ONAN. Según requerimiento del cliente también se pueden fabricar transformadores con ventilación ONAF.

• NÚCLEO DEL TRANSFORMADOR

Los transformadores centrales están hechos de acero al silicio de grano orientado (CRGO) laminado en frío.

Los aceros se eligen según el valor de pérdida en vacío M5, MOH, clase de calidad HI-BI y un rango de espesor de 0,30-0,23 mm.

Los núcleos se cortan rápidamente y sin rebabas mediante una moderna máquina de corte por laminación con transformador. Los núcleos se alinean según los datos del proyecto con el método step-lap para reducir pérdidas y ruido.

• PARTES ACTIVAS

La parte activa está formada por la colocación de las bobinas en las patas del núcleo y la alineación del núcleo superior. Se colocan abrazaderas y cuñas de yugo para comprimir las bobinas. Se realizan instalaciones de tapa, terminal y cambiador de tomas para dejarlo listo para las primeras pruebas previas. La alineación de los aislamientos en la cubierta, accesorios y otros equipos se realiza según los requisitos del cliente.

• TANQUE Y PINTURA

Los tanques son de 2 tipos: con radiador y con paredes onduladas. La base del tanque y las cubiertas superiores están hechas de acero dulce. Las paredes onduladas de las superficies frontal y lateral del tanque también forman las superficies de enfriamiento.

Las superficies frontal y lateral están hechas de chapa de acero en el tanque con radiador,

Los tanques están sellados con soldadura. Los tanques se limpian con productos químicos especiales y se secan antes de pintar. La pintura base resistente a la corrosión y difícilmente adhesiva se aplica en dos capas. Después de la capa base, los tanques se someten a un proceso de secado. Después del proceso de secado, se aplica la pintura final sobre la capa base de acuerdo con las solicitudes de espesor del tinte del cliente. Los tanques esperan en el Owens secándose. El código de color RAL 7033 se utiliza para recubrir pintura (o con diferentes colores según las solicitudes del cliente). La superficie interior del tanque está cubierta con un barniz especial.

• SECADO Y LLENADO

Tecnología de baja frecuencia para secado y llenado Transformador de distribución sumergido en aceite, los materiales aislantes deben secarse antes del llenado de aceite. Este proceso de secado afecta directamente a la calidad del transformador. Pearl Electric eligió la tecnología de secado al vacío para secar y llenar en un entorno de vacío. Mediante este proceso se reduce al mínimo la humedad en el aceite y en la parte activa del tanque.

Preguntas frecuentes sobre   el transformador tipo aceite de 3000 kVA con cambiador de tomas en carga para alta demanda de energía

1. ¿Cuál es el propósito de un cambiador de tomas bajo carga (OLTC) en un transformador de 3000 kVA?

El OLTC permite el ajuste de voltaje  sin interrumpir el flujo de energía, lo que garantiza una salida de voltaje estable incluso durante fluctuaciones de carga. Esto es fundamental para aplicaciones de alta demanda de energía, como plantas industriales o subestaciones de red, donde los cambios repentinos de carga (por ejemplo, arranques de motores, variabilidad de energía renovable) requieren una regulación de voltaje en tiempo real.

2. ¿Por qué elegir una potencia nominal de 3000 kVA para aplicaciones de alta energía?

Un transformador de 3000 kVA equilibra la capacidad de energía y la rentabilidad para operaciones de mediana y gran escala. Es ideal para: complejos industriales (acerías, plantas químicas); subestaciones urbanas que atienden a más de 10 000 hogares; granjas de energía renovable (solar/eólica) que requieren sincronización de red.

3. ¿Cómo maneja el OLTC las fluctuaciones de voltaje en la integración de energías renovables?

Las energías renovables, como los parques solares y eólicos, generan energía variable debido a las condiciones climáticas. El OLTC ajusta la relación de espiras del transformador en tiempo real para: compensar las caídas de voltaje durante la generación baja; prevenir la sobretensión durante la generación máxima; garantizar el cumplimiento continuo de la red (por ejemplo, estándares IEEE 1547).

4. ¿Cómo apoya este transformador la estabilidad de la red durante los picos de demanda?

OLTC ajusta los grifos para compensar las caídas de voltaje de la red durante las cargas máximas y mantiene el factor de potencia, lo que reduce la tensión en las líneas de transmisión.

5. ¿Se puede  personalizar el transformador tipo aceite de 3000 kVA con cambiador de tomas en carga?

Sí, los transformadores se pueden personalizar a requisitos específicos, incluido el material de devanado (cobre o aluminio) y las opciones de aislamiento (aceite mineral o aceite FR3).
