¿Cómo se componen los transformadores de aleación amorfos?

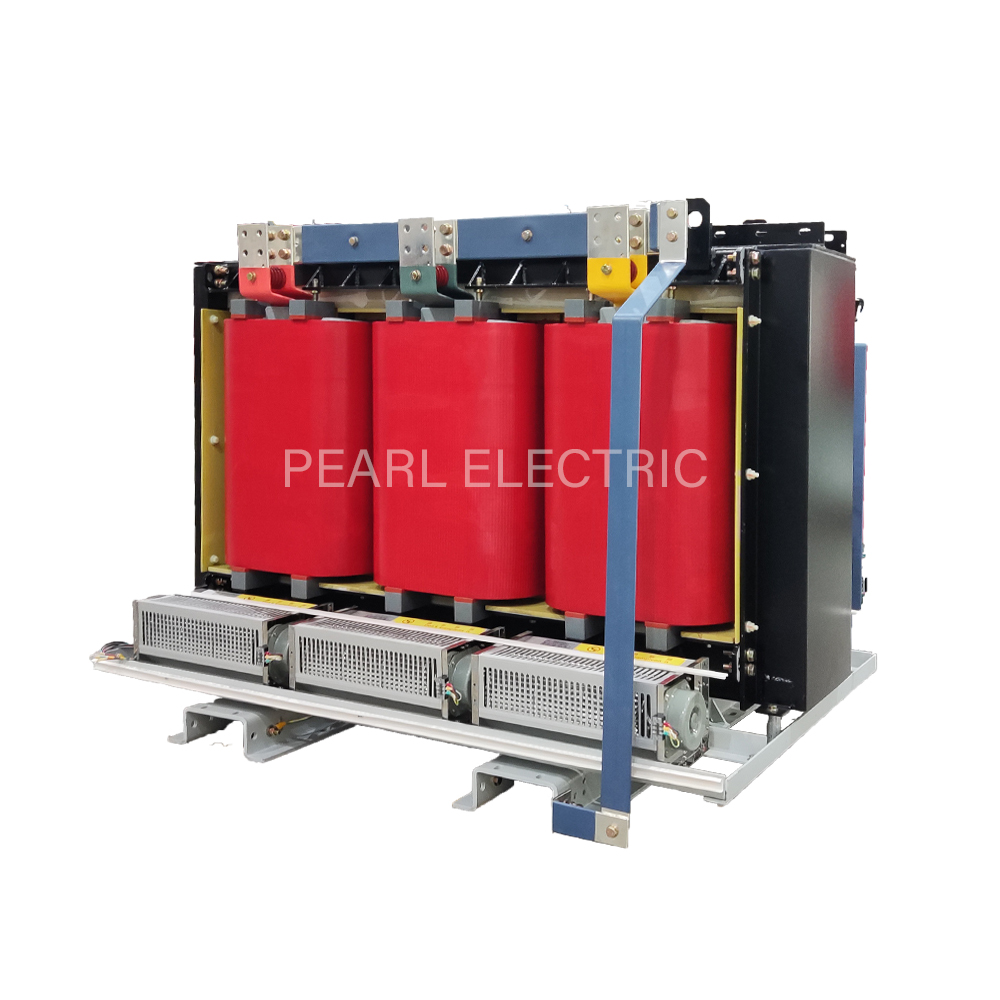

Estructura de un transformador de aleación amorfo

Un transformador de aleación amorfo , también conocido como transformador de metal amorfo, es un tipo de transformador de potencia que utiliza la aleación de metal amorfo como material central. A diferencia de los transformadores tradicionales que usan acero de silicio cristalino, las aleaciones amorfas tienen una estructura atómica no cristalina. Esta estructura única proporciona varias ventajas, incluidas las pérdidas de núcleo más bajas y una mayor eficiencia.

Componentes clave de un transformador de aleación amorfo:

• Núcleo de aleación amorfa: este es el corazón del transformador. Se compone de cintas delgadas y continuas de material de aleación amorfa. Las cintas se enrollan en forma toroidal o cilíndrica para formar el núcleo.

• Curratos: los devanados de cobre o aluminio están envueltos alrededor del núcleo. Estos devanados transportan la corriente eléctrica e inducen un campo magnético en el núcleo.

• Aislamiento: los materiales aislantes se utilizan para separar los devanados del núcleo y para evitar la descomposición eléctrica.

• Tanque: todo el conjunto del transformador está encerrado en un tanque lleno de aceite aislante. El aceite proporciona aislamiento y enfriamiento.

¿Cuáles son los núcleos de aleación amorfos?

Estructura de un núcleo de aleación amorfo

Un núcleo de aleación amorfo es un componente clave en los transformadores de aleación amorfos, conocido por su alta eficiencia y bajas pérdidas de energía. A diferencia de los núcleos de transformadores tradicionales hechos de acero de silicio cristalino, los núcleos de aleación amorfos tienen una estructura atómica no cristalina. Esta estructura única proporciona varias ventajas, incluidas las pérdidas de núcleo más bajas y una mayor eficiencia.

Composición y estructura

Las aleaciones amorfas se componen típicamente de una combinación de metales de transición (como hierro, níquel, cobalto) y metaloides (como boro, silicio, fósforo). La composición específica determina las propiedades de la aleación. Por ejemplo, las aleaciones amorfas a base de hierro se usan comúnmente en transformadores debido a sus excelentes propiedades magnéticas.

La estructura atómica de una aleación amorfa se caracteriza por una disposición aleatoria de átomos, en oposición a la estructura de red altamente ordenada que se encuentra en los materiales cristalinos. Esta estructura desordenada a menudo se compara con la estructura de un líquido, de ahí el término 'vidrio metálico'. '

Configuración de núcleo

Los núcleos de aleación amorfos se producen típicamente en forma de cintas delgadas y continuas. Estas cintas se enrollan en forma toroidal o cilíndrica para formar el núcleo. La forma toroidal se usa comúnmente para minimizar el flujo de fugas y mejorar el rendimiento general del transformador.

Ventajas de núcleos de aleación amorfos

• Pérdidas bajas de núcleo: la estructura atómica desordenada de las aleaciones amorfas da como resultado una histéresis significativamente más baja y pérdidas de corriente deult en comparación con los materiales cristalinos.

• Alta permeabilidad: las aleaciones amorfas exhiben alta permeabilidad, lo que significa que pueden ser fácilmente magnetizados y desmagnetizados.

• Densidad de flujo de alta saturación: las aleaciones amorfas tienen una mayor densidad de flujo de saturación en comparación con el acero de silicio, lo que permite diseños de transformadores más compactos.

• Magnetastricción baja: baja magnetostricción significa que el núcleo no cambia de forma significativamente cuando se magnetiza, reduciendo el ruido y la vibración.

Proceso de producción

Las aleaciones amorfas se producen a través de un proceso de enfriamiento rápido, donde la aleación fundida se enfría rápidamente para evitar la formación de estructuras cristalinas. Las técnicas de producción comunes incluyen:

• Spinning de fusión: la aleación fundida se expulsa sobre una rueda de cobre refrigerada que gira rápidamente, formando cintas delgadas.

• Casting de flujo plano: la aleación fundida se vierte sobre una superficie fría en movimiento rápido, produciendo sábanas o placas.

Desafíos y direcciones futuras

A pesar de sus ventajas, las aleaciones amorfas enfrentan ciertos desafíos, como:

• Espesor limitado: producir aleaciones amorfas gruesas sin cristalización sigue siendo un desafío.

• Costo: los procesos de producción especializados pueden hacer que las aleaciones amorfas sean más caras que los materiales tradicionales.

La investigación en curso tiene como objetivo abordar estos desafíos y expandir las aplicaciones de las aleaciones amorfas. Por ejemplo, los investigadores están explorando nuevas composiciones de aleaciones y técnicas de procesamiento para producir componentes amorfos más gruesos y complejos.

Desafíos de producción de transformadores de aleaciones amorfas

Si bien los transformadores de aleación amorfos ofrecen ventajas significativas, su producción presenta varios desafíos:

•


  Producción de cintas de aleación amorfas:




• Apareje rápido: las aleaciones amorfas se producen mediante el metal fundido para enfriar rápidamente. Este proceso requiere un control preciso de las tasas de enfriamiento para evitar la cristalización.

• Casting continuo: la producción de cintas largas y continuas de aleación amorfa es técnicamente desafiante.

•


  Devanado del núcleo:




• Delas y frágiles: las cintas de aleación amorfas son muy delgadas y quebradizas, lo que hace que sean difíciles de manejar y el viento sin daños.

•


  Formación conjunta:




• Baja permeabilidad: la baja permeabilidad de las aleaciones amorfas hace que sea difícil crear juntas de baja pérdida entre los extremos de las cintas.

•


  Costo:




• Alto costo de producción: el equipo especializado y el control preciso requeridos para la producción de aleaciones amorfas los hacen más caros que el acero tradicional de silicio.

• Disponibilidad limitada:

• Cadena de suministro: la cadena de suministro para cintas de aleación amorfa está menos desarrollada que la de acero de silicio, lo que limita su disponibilidad.

Abordar estos desafíos:

• Técnicas de producción avanzadas: las mejoras continuas en las técnicas de producción, como el hilado de la fusión y la fundición al flujo plano, han ayudado a mejorar la calidad y la consistencia de las cintas de aleación amorfas.

• Técnicas mejoradas de devanado: el desarrollo de máquinas y técnicas de devanado especializadas ha ayudado a reducir el daño a las cintas durante el proceso de devanado.

• Optimización conjunta: los investigadores están explorando nuevos materiales y técnicas para mejorar el rendimiento de las articulaciones en núcleos de aleación amorfos.

En conclusión, los transformadores de aleaciones amorfas ofrecen un ahorro de energía y beneficios de rendimiento significativos. Sin embargo, su producción es más compleja y costosa que los transformadores tradicionales. La investigación y el desarrollo en curso se centran en abordar estos desafíos y hacer que los transformadores de aleación amorfos estén más disponibles y asequibles.
