Los transformadores elevadores y reductores son la columna vertebral de todo sistema eléctrico: aumentan silenciosamente el voltaje para transmisiones a larga distancia o lo reducen a niveles seguros para hogares, fábricas y centros de datos. Pero incluso un transformador bien construido puede fallar prematuramente, sobrecalentarse o crear riesgos de seguridad cuando se usa, instala mal o se mantiene mal.

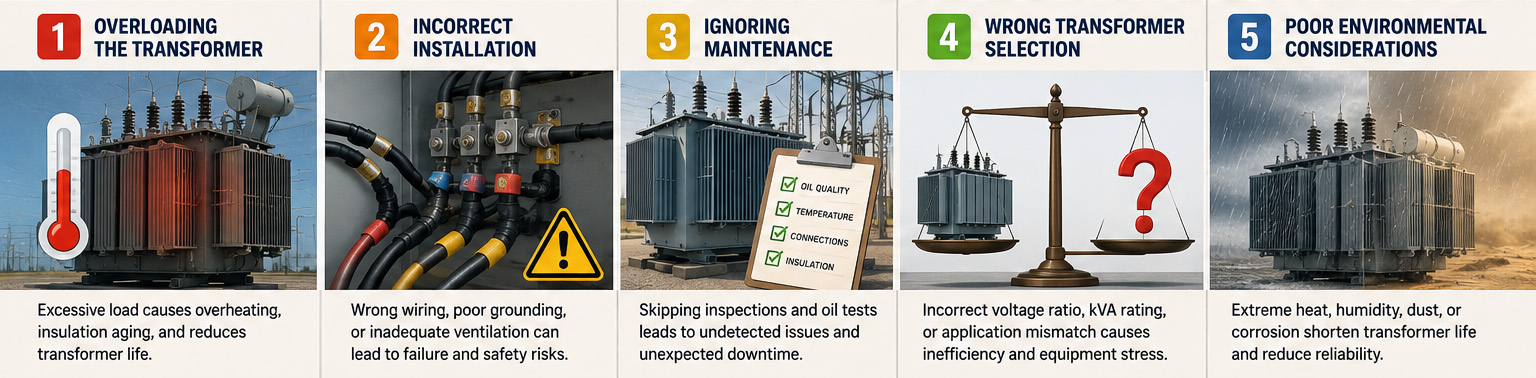

Esta guía analiza los cinco errores más comunes que cometen los ingenieros, contratistas y administradores de instalaciones con los transformadores elevadores/reductores, y cómo evitar cada uno de ellos, con referencia a las normas IEC 60076 y ANSI/IEEE C57 que rigen el diseño y las pruebas de los transformadores.

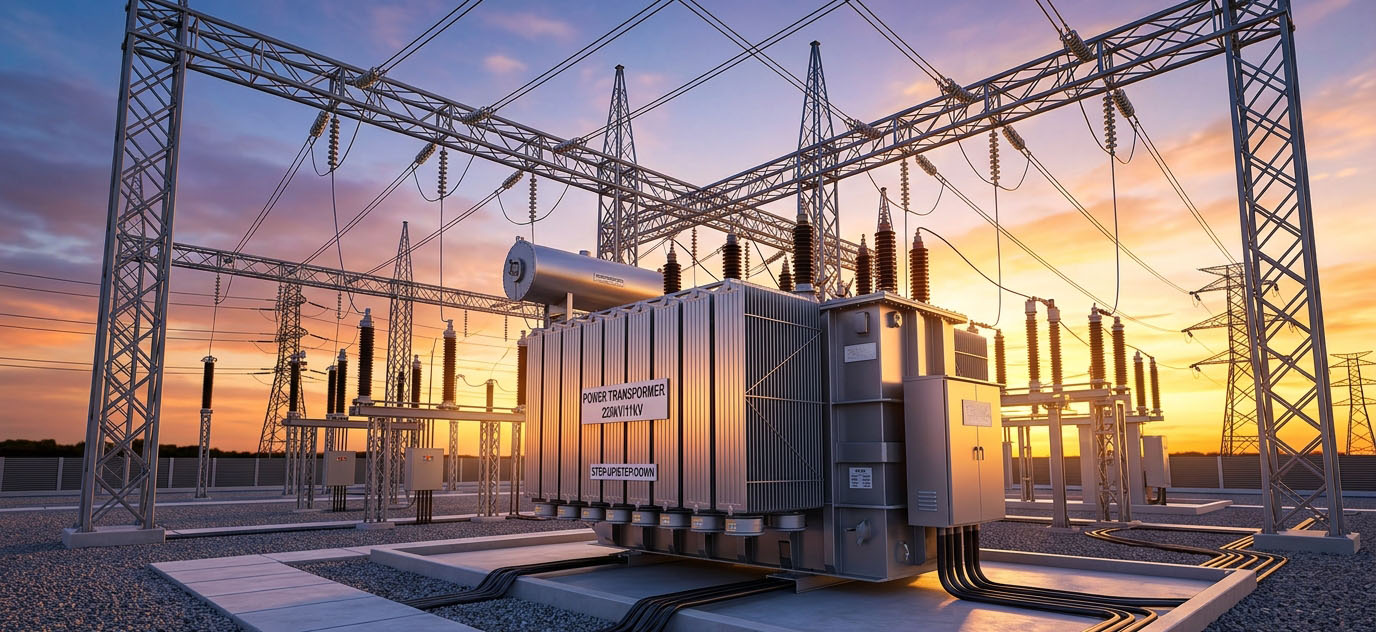

Ambos son dispositivos de transformación de voltaje basados en inducción electromagnética, pero cumplen funciones opuestas:
Transformador elevador : aumenta el voltaje del devanado primario al secundario (más vueltas secundarias que primarias). Se utiliza en plantas de energía para aumentar el voltaje (por ejemplo, de 11 kV a 220 kV) para una transmisión eficiente a larga distancia con una pérdida mínima de línea.
Transformador reductor : Disminuye el voltaje del devanado primario al secundario (menos vueltas secundarias que el primario). Se utiliza en subestaciones y cerca de usuarios finales para reducir el voltaje de transmisión a un nivel seguro y utilizable, como 400 V o 230 V.
La relación se rige por la fórmula de relación de transformación: Vs / Vp = Ns / Np
Donde Vp/Vs es voltaje primario/secundario y Np/Ns son vueltas del devanado primario/secundario. Obtener mal esta relación (y la selección del transformador construida en torno a ella) es donde comienzan la mayoría de los errores a continuación.
Si está especificando equipos para un nuevo proyecto, las líneas de productos de transformadores de distribución y transformadores de tipo seco de Pearl Electric están diseñadas y probadas según los estándares IEC/ANSI, lo que ayuda a eliminar varios de estos errores en la etapa de diseño.
La sobrecarga es la causa más común de falla prematura del transformador. Cada transformador tiene una capacidad nominal kVA/MVA según su diseño de enfriamiento (ONAN, ONAF, OFAF, etc.); Empujar la carga más allá de esa clasificación acelera el envejecimiento del aislamiento y puede provocar una fuga térmica.
Exceso de calor : Temperatura superior del aceite o del devanado consistentemente por encima de los límites nominales (según IEC 60076-2, típicamente clase de aumento de 55°C/65°C).
Ruido anormal : zumbido o zumbido más fuerte de lo normal, a menudo debido a la saturación del núcleo o devanados sueltos bajo tensión.
Disparos frecuentes : Relés o fusibles de protección que se activan repetidamente bajo carga.
Dimensione el transformador con margen para el crecimiento futuro de la carga (generalmente un margen de 20 a 25%), no solo para la demanda actual.
Instale monitoreo de carga o un sistema de monitoreo de transformador para rastrear las tendencias de carga en tiempo real.
Programe auditorías de carga periódicas, especialmente después de agregar nuevos equipos, cargadores de vehículos eléctricos o ampliar las instalaciones.
Para cargas que fluctúan significativamente, como estaciones de carga de vehículos eléctricos o sitios de energía renovable, vale la pena revisar la guía de Pearl Electric sobre la selección de transformadores para infraestructuras eléctricas de misión crítica y de alta variabilidad , que cubre la redundancia y la planificación de la capacidad de carga con más detalle.
Un transformador del tamaño correcto pero mal instalado puede fallar tan rápido como uno de tamaño insuficiente. Los errores de instalación suelen pasar desapercibidos hasta que se produce el primer fallo.
Conexiones de cableado flojas o incorrectas , lo que provoca arcos eléctricos, puntos calientes y desequilibrios de voltaje.
Conexión a tierra deficiente o faltante : un grave peligro para la seguridad que también afecta la coordinación del relé de protección.
Ventilación o espacio libre inadecuados : restringe el enfriamiento natural o forzado, elevando la temperatura de funcionamiento.
Grupo de vectores o secuencia de fases incorrectos : fundamental cuando se ponen en paralelo transformadores o se conectan a una infraestructura de red existente.
La instalación siempre debe ser realizada por profesionales eléctricos calificados siguiendo el diagrama de conexión del fabricante y los códigos eléctricos locales (por ejemplo, NEC, IEC 60364).
Verifique la resistencia de puesta a tierra con un probador de tierra adecuado antes de la energización.
Mantenga los espacios libres especificados por el fabricante para el flujo de aire, especialmente para unidades sumergidas en aceite con bancos de radiadores.

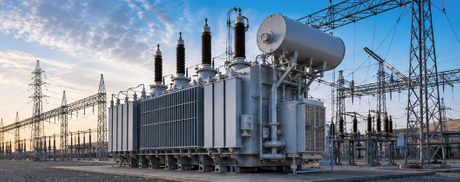

Los transformadores están diseñados para funcionar durante décadas (los transformadores de potencia sumergidos en aceite de Pearl Electric, por ejemplo, están diseñados para más de 30 años de vida útil), pero solo con un programa de mantenimiento constante. Saltarse el mantenimiento es una de las formas más rápidas de acortar esa vida útil.
Pruebas de aceite aislante : análisis de rigidez dieléctrica, contenido de humedad y gases disueltos (DGA) al menos una vez al año para unidades sumergidas en aceite; el DGA puede detectar fallas en desarrollo (arcos eléctricos, sobrecalentamiento, descargas parciales) meses antes de la falla.
Prueba de resistencia de aislamiento (megger) : confirma que el aislamiento del devanado no se ha degradado debido a la entrada de humedad o al envejecimiento térmico.
Inspección de juntas y fugas de aceite : Incluso las fugas pequeñas reducen la eficiencia de enfriamiento y exponen el aislamiento a la humedad.
Limpieza de rejillas de ventilación, radiadores y ventiladores de refrigeración : la acumulación de polvo y residuos reduce la disipación de calor.
Inspección del cambiador de tomas : para unidades con cambiadores de tomas bajo carga (OLTC), el desgaste de los contactos y la condición del compartimiento de aceite deben verificarse según el intervalo de mantenimiento del fabricante.
Consecuencias de la negligencia Reducción de la rigidez dieléctrica, envejecimiento acelerado del aislamiento, cortes de energía no planificados y, en los peores casos, fallas catastróficas que requieren el reemplazo completo del transformador en lugar de una reparación de bajo costo. Pearl Electric también ha publicado una guía detallada sobre cómo abordar el envejecimiento del aceite aislante en transformadores bajo cargas fluctuantes de energía renovable , que es una referencia útil específicamente para sitios eólicos y solares.
No todos los transformadores son intercambiables, ni siquiera dentro de la categoría "incrementar/reducir". Elegir basándose únicamente en el precio o la disponibilidad, sin coincidir con la aplicación, es un error frecuente y costoso.
Tipo | Rol principal | Caso de uso típico |
|---|---|---|
Transformador elevador | Aumenta el voltaje | Centrales eléctricas, conexión a la red de energías renovables |
Transformador reductor | Disminuye el voltaje | Subestaciones, distribución al usuario final. |
Transformador de aislamiento | Mismo voltaje, devanados eléctricamente aislados | Equipos sensibles, seguridad médica/de laboratorio. |
Transformador de tipo seco | Refrigerado por aire/resina, sin aceite | Interiores, centros de datos, sitios sensibles al fuego |
Transformador de aceite | Refrigerado por aceite y aislado | Subestaciones exteriores de alta capacidad |
Capacidad de carga (kVA/MVA) y crecimiento esperado
Entorno de instalación interior versus exterior
Requisitos del código de seguridad y contra incendios (el tipo seco a menudo es obligatorio en interiores)
Clase de eficiencia y requisitos de pérdida sin carga/carga (relevantes para cálculos de costos de energía y, en algunos mercados, cumplimiento de DOE/Ecodiseño)
Las líneas de Pearl Electric de transformadores de alto voltaje y transformadores de tipo seco están diseñadas para diferentes entornos precisamente porque 'una talla única' no se aplica en la selección de transformadores.
Un error sorprendentemente común es que los transformadores pueden convertir CA en CC o 'crear' energía. En realidad, un transformador solo cambia el nivel de voltaje de un suministro de CA existente; no cambia la frecuencia y no puede convertir entre CA y CC.
La corriente alterna en el devanado primario crea un campo magnético alterno en el núcleo.
Ese campo magnético induce un voltaje en el devanado secundario.
La relación de vueltas (Ns/Np) determina si el voltaje secundario es mayor (aumentador) o menor (reductor) que el primario.
❌ "Los transformadores convierten CA en CC." — Falso; eso requiere un rectificador, no un transformador.
❌ "Todos los transformadores funcionan igual independientemente del tipo" — Falso; El material del núcleo, la clase de aislamiento y el método de enfriamiento afectan el rendimiento y el ajuste de la aplicación.
❌ "Un transformador más grande siempre es más seguro" — Falso; el sobredimensionamiento desperdicia energía en pérdidas sin carga y aumenta innecesariamente los costos iniciales y de huella.
No, esto no se recomienda. Operar un transformador cerca de plena carga durante períodos prolongados acelera el envejecimiento del aislamiento y reduce el margen de seguridad. La mayoría de los transformadores alcanzan su máxima eficiencia en el rango de carga del 50% al 75%, donde las pérdidas sin carga (pérdidas de núcleo/hierro) y las pérdidas con carga (pérdidas de cobre) están equilibradas. Al dimensionar un transformador, la mejor práctica es reservar entre un 20% y un 25% de espacio libre para el crecimiento futuro de la carga en lugar de seleccionar una unidad basándose únicamente en la demanda actual de carga completa.
En principio, un transformador es un dispositivo bidireccional: conectar el suministro a lo que originalmente era el devanado de bajo voltaje puede teóricamente invertir su función (por ejemplo, usar un transformador elevador a la inversa como unidad reductora). En la práctica, sin embargo, se deben verificar varios factores antes de hacerlo: corriente de magnetización (excitación), margen de saturación del núcleo, clase de aislamiento y si el cambiador de tomas está diseñado para funcionar en la dirección inversa. Sin confirmar esto, la operación inversa puede resultar en una corriente de entrada/magnetización excesiva o un margen de aislamiento inadecuado. Generalmente se recomienda utilizar un transformador diseñado específicamente y probado en fábrica para la dirección de voltaje prevista, en lugar de simplemente realizar una conexión inversa de una unidad existente.
Las consideraciones clave son el entorno de instalación y los requisitos de seguridad contra incendios. Las ubicaciones interiores, los espacios ocupados o los sitios con estrictos requisitos de clasificación contra incendios, como centros de datos, edificios comerciales y hospitales, generalmente requieren un transformador de tipo seco , ya que no contiene aceite, ofrece un mejor rendimiento contra incendios y requiere un mantenimiento más sencillo. Las instalaciones al aire libre, las aplicaciones de mayor capacidad o los proyectos de redes y subestaciones sensibles a los costos utilizan más comúnmente transformadores sumergidos en aceite, que ofrecen una disipación de calor superior y son adecuados para operaciones de servicio continuo y de gran capacidad. La selección final también debe tener en cuenta los códigos de incendio locales y el perfil de carga específico de la aplicación.
Como regla general, el aceite aislante debe probarse al menos una vez al año, abarcando la rigidez dieléctrica, el contenido de humedad y el análisis de gases disueltos (DGA). Para los transformadores sujetos a fluctuaciones significativas de carga (como aplicaciones eólicas, solares o de almacenamiento de energía) o que funcionan en entornos hostiles (alto calor, alta humedad o polvo), es recomendable acortar el intervalo de prueba a una vez cada 6 meses y combinar las pruebas periódicas con un sistema de monitoreo en línea que rastrea las tendencias de la condición del aceite en tiempo real, lo que permite detectar y abordar fallas incipientes antes de que se conviertan en fallas.
Evitar estos cinco errores (sobrecarga, instalación deficiente, mantenimiento descuidado, tipo de transformador no coincidente y malentendidos sobre cómo funciona la conversión de voltaje) se reduce a tres hábitos: dimensionamiento correcto, instalación profesional y mantenimiento disciplinado.
Haga coincidir la clasificación y el tipo kVA/MVA del transformador con su carga real y proyectada.
Haga que la instalación sea realizada y verificada por profesionales eléctricos calificados.
Cree un programa de mantenimiento recurrente en torno a pruebas de aceite, comprobaciones de aislamiento e inspección visual.
