Un transformador de alto voltaje cambia la energía eléctrica de un nivel de voltaje a otro para que la energía pueda transmitirse, distribuirse o usarse de manera segura y eficiente. Es una parte fundamental de los equipos de alto voltaje en servicios públicos, instalaciones industriales, sitios de energía renovable, grandes edificios, centros de datos de IA y entornos de prueba especializados. La demanda de este equipo se ha convertido en una de las historias definitorias de la infraestructura energética en 2026, a medida que el crecimiento de los centros de datos, la modernización de la red y la electrificación compitan por la misma capacidad de fabricación limitada. Esta guía explica cómo funcionan los transformadores de alto voltaje, dónde se utilizan, qué beneficios brindan, por qué el suministro global se ha vuelto tan limitado y cómo pensar en la selección, operación y mantenimiento sin perderse en jerga técnica innecesaria.
Un transformador de alto voltaje aumenta el voltaje para una transmisión eficiente a larga distancia o lo reduce para que los equipos, edificios y sistemas industriales puedan utilizar la electricidad. Lo hace mediante inducción electromagnética: la energía pasa entre los devanados a través de un núcleo magnético, lo que permite que los niveles de voltaje y corriente cambien mientras que la frecuencia eléctrica generalmente permanece igual.
La idea básica es simple, pero los requisitos de diseño son exigentes. Un voltaje más alto crea una mayor tensión de aislamiento, campos eléctricos más fuertes y riesgos de seguridad más graves. Es por eso que un transformador de alto voltaje no es sólo una versión más grande de un transformador pequeño. Está diseñado con aislamiento especializado, refrigeración, dispositivos de protección, resistencia mecánica y estándares de prueba adecuados para la clase de voltaje y la aplicación.
En términos prácticos, estos transformadores hacen posibles los sistemas de energía modernos. Las estaciones generadoras pueden producir energía a un voltaje, las redes de transmisión pueden moverla a un voltaje mucho más alto, y los usuarios finales (incluidos los actuales campus de computación de inteligencia artificial, que consumen mucha energía) pueden necesitar que se reduzca a niveles utilizables. Cada etapa depende del diseño correcto del transformador para mantener el flujo de energía de manera confiable.
La transformación de voltaje es importante porque las pérdidas eléctricas aumentan cuando grandes cantidades de corriente pasan a través de los conductores. Al aumentar el voltaje, un sistema puede transmitir la misma cantidad de energía con menor corriente, lo que reduce las pérdidas de calor y admite la entrega a mayor distancia. Cuando la energía llega a su destino, los transformadores reducen nuevamente el voltaje para su distribución o uso directo.

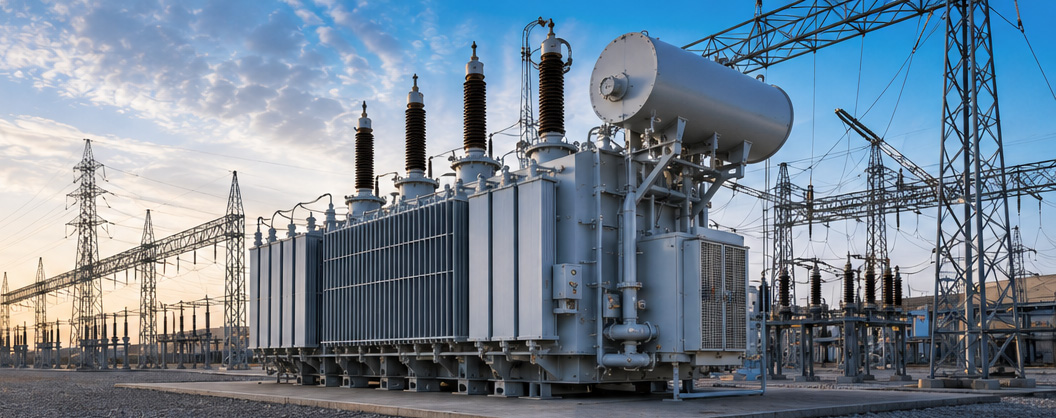

Esta es la razón por la que los equipos de transformadores de potencia de alto voltaje a menudo se encuentran cerca de plantas generadoras, subestaciones, instalaciones industriales pesadas y puntos de interconexión de redes. Actúa como puente entre diferentes partes de la red eléctrica. Sin ese puente, sería más difícil mover la energía de manera eficiente, se necesitaría más infraestructura y muchas aplicaciones de carga grande (desde acerías hasta centros de datos a hiperescala) no serían prácticas.
La transformación de alto voltaje también respalda la flexibilidad del sistema. A menudo, diferentes cargas, instalaciones y secciones de la red operan a diferentes niveles de voltaje. Los transformadores permiten que estas partes se conecten mientras mantienen la separación eléctrica, el control de voltaje y la estabilidad operativa.
Ninguna discusión sobre el mercado de transformadores de alto voltaje en 2026 estará completa sin abordar la escasez de equipos que ahora da forma a la planificación de servicios públicos, los cronogramas de energía renovable y la construcción de centros de datos en todo el mundo. Los investigadores de la industria informan que la demanda de transformadores elevadores para generadores ha crecido aproximadamente un 270 por ciento desde 2019, mientras que la demanda de transformadores de potencia de subestaciones grandes se ha más que duplicado durante el mismo período. El resultado es que los plazos de entrega para los grandes transformadores de alto voltaje, que alguna vez duraron entre dos y dos años y medio, ahora comúnmente se extienden a tres a cinco años, y en algunos segmentos incluso más.
Tres fuentes de demanda están convergiendo al mismo tiempo en la misma base manufacturera limitada. Los campus de los centros de datos de IA necesitan una infraestructura eléctrica nueva y sustancial, a menudo en múltiples puntos de la cadena de distribución, para soportar clústeres informáticos con gran densidad de energía. La fabricación y el transporte son procesos electrizantes que solían funcionar con combustibles fósiles, lo que aumenta la demanda de transformadores a nivel de las instalaciones. Al mismo tiempo, es necesario reemplazar la infraestructura obsoleta de transmisión y distribución en muchas redes desarrolladas, una tarea que ya estaba retrasada antes de que llegara el reciente aumento de la demanda.
Parte de la limitación es estructural y no puramente una cuestión de capacidad fabril. Los núcleos de los transformadores se basan en acero eléctrico de grano orientado, un material especializado con propiedades magnéticas que pocas instalaciones en todo el mundo están equipadas para producir, lo que limita la rapidez con la que la producción puede escalar incluso con nuevas inversiones. En respuesta, los fabricantes, incluidos los principales proveedores mundiales, han anunciado miles de millones de dólares en nueva capacidad de producción en América del Norte, y algunos grandes usuarios de energía están recurriendo a estrategias de generación in situ o de "traiga su propia energía" para reducir su dependencia de la capacidad de los transformadores de alto voltaje conectados a la red.
Para cualquiera que especifique, haga un presupuesto o programe un proyecto en torno a un transformador de alto voltaje hoy en día, esta escasez no es un problema temporal. Significa que las adquisiciones ahora pertenecen a la etapa más temprana de la planificación del proyecto, mucho antes de que comience la construcción, y recompensa a los compradores que establecen relaciones sólidas con los fabricantes, realizan pedidos mucho antes de las necesidades y se mantienen flexibles en las especificaciones cuando es posible.
Los tipos de transformadores eléctricos varían según el diseño, el método de aislamiento, el enfoque de enfriamiento, la configuración de fases y la función. La elección correcta depende del nivel de voltaje, el entorno de instalación, el perfil de carga, los requisitos de seguridad y las condiciones de servicio.
Las categorías comunes incluyen:
● Transformadores elevadores: aumentan el voltaje, a menudo se usan cerca de fuentes de generación o conversión de energía para que la electricidad pueda viajar de manera eficiente a distancias más largas.
● Transformadores reductores: reducen el voltaje para redes de distribución, equipos industriales, edificios o aparamenta aguas abajo.
● Transformadores de potencia: Se utilizan en entornos de transmisión y subestaciones donde se deben transferir grandes cantidades de energía entre niveles de voltaje.
● Transformadores de distribución : Sirven cargas aguas abajo más bajas, a menudo más cerca del punto de uso.
● Transformadores de instrumentos: incluyen transformadores de corriente y transformadores de voltaje que ayudan a los medidores, relés y sistemas de control a medir circuitos de alto voltaje de manera segura.
● Transformadores de aislamiento: proporcionan separación eléctrica entre circuitos, mejorando la seguridad y ayudando a gestionar ciertos problemas de calidad de la energía.
● Transformadores de tipo seco : use aire o aislamiento sólido en lugar de aislamiento líquido, a menudo seleccionado cuando la instalación en interiores o la reducción del riesgo de fluidos es importante.
● Transformadores llenos de líquido: utilice líquido aislante para enfriamiento y rigidez dieléctrica, comúnmente aplicado en equipos de alto voltaje más grandes o exteriores.
Estas categorías pueden superponerse. Por ejemplo, un transformador de potencia de alto voltaje puede estar lleno de líquido, ser trifásico, elevador y estar diseñado para servicio de subestación al aire libre. La clasificación le indica cómo se espera que funcione el transformador y qué condiciones debe soportar.

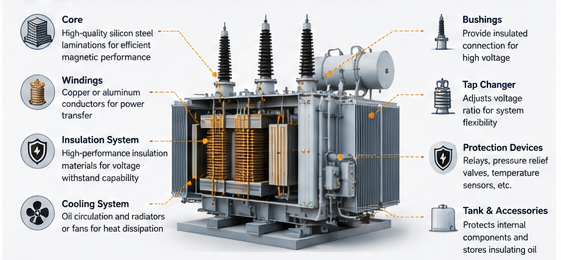

Un transformador de alto voltaje es un sistema de piezas cuidadosamente coordinadas. Cada componente contribuye al rendimiento eléctrico, el control térmico, la integridad del aislamiento y la confiabilidad a largo plazo.
El núcleo proporciona un camino magnético que transfiere energía entre los devanados. Los devanados son bobinas conductoras dispuestas para crear la relación de voltaje requerida. El sistema de aislamiento separa las partes energizadas entre sí y de las estructuras conectadas a tierra, lo que ayuda a prevenir averías bajo tensión eléctrica elevada.
El enfriamiento es igualmente importante. El calor se acumula cada vez que la corriente fluye a través de los devanados y el flujo magnético se mueve a través del núcleo. Dependiendo del tipo de transformador, la refrigeración puede depender del aire, líquido aislante, radiadores, ventiladores, bombas o una combinación de métodos. Si el calor no se gestiona correctamente, el aislamiento puede envejecer más rápido y la vida útil del equipo puede acortarse.
Otros componentes importantes pueden incluir casquillos, cambiadores de tomas, conservadores, dispositivos de alivio de presión, monitores de temperatura, relés, conexiones a tierra y envolventes protectoras. En los equipos de alto voltaje, los pequeños detalles importan. Un casquillo débil, un aislamiento contaminado o una conexión deficiente pueden convertirse en un problema importante de confiabilidad.
La forma en que un fabricante fabrica estos tres componentes determina en gran medida el rendimiento de una unidad durante décadas de servicio, no sólo el primer día. Productores experimentados como Pearl Electric, un fabricante de transformadores de alto voltaje sumergidos en aceite con sede en China, ilustran el tipo de detalle de ingeniería involucrado: núcleos construidos con acero al silicio laminado en frío de grano orientado con un patrón de laminación escalonado para aumentar la permeabilidad magnética y reducir las pérdidas sin carga, devanados de bajo voltaje enrollados en cobre de alta pureza con rutas de enfriamiento de conductos de aceite para reducir la temperatura de operación y extender la vida útil, y devanados de alto voltaje diseñados con cuidadosa distribución del campo eléctrico y capacidad de resistir el impulso del rayo para resistir daños por sobretensión. Los sistemas de aislamiento construidos alrededor de barreras de papel impregnadas de aceite y la alineación concéntrica de la bobina ayudan a mantener la rigidez dieléctrica y a mantener la unidad dentro de una temperatura de funcionamiento segura incluso con carga completa.
Estas opciones de diseño son importantes porque un transformador de alto voltaje que ahorra unos pocos puntos porcentuales en pérdidas sin carga, o funciona varios grados más frío bajo carga, puede traducirse en costos de energía significativamente más bajos y una vida útil más larga, factores que vale la pena sopesar tanto como el precio de compra inicial.
Una de las tendencias tecnológicas más claras que está dando forma al mercado de transformadores de alta tensión en este momento es la digitalización. Las unidades más nuevas se entregan cada vez más con sensores integrados que rastrean continuamente la temperatura, la carga, la humedad y la vibración, alimentando esos datos a plataformas de monitoreo que señalan los problemas en desarrollo antes de que causen una interrupción. Para los propietarios de activos que enfrentan plazos de reemplazo de varios años, este tipo de capacidad de mantenimiento predictivo se está volviendo menos una característica premium y más una necesidad práctica, ya que ayuda a extender la vida útil de los equipos existentes mientras se ordenan nuevas unidades.
Los transformadores de alto voltaje se utilizan dondequiera que se deba mover, adaptar, aislar, medir o controlar energía eléctrica a niveles de voltaje elevados. Aparecen en infraestructuras eléctricas públicas, redes industriales privadas, proyectos energéticos, sistemas de transporte, instalaciones de investigación, campus de inteligencia artificial y computación en la nube y grandes sitios comerciales.
El diseño exacto cambia de un entorno a otro. Una subestación de servicios públicos puede necesitar un transformador diseñado para un servicio de red continuo y capacidad de resistencia a fallas. Una planta de fabricación puede necesitar una unidad adaptada a motores, hornos, variadores o líneas de proceso. Un laboratorio de pruebas puede necesitar un transformador que pueda producir alto voltaje controlado para la validación del equipo.

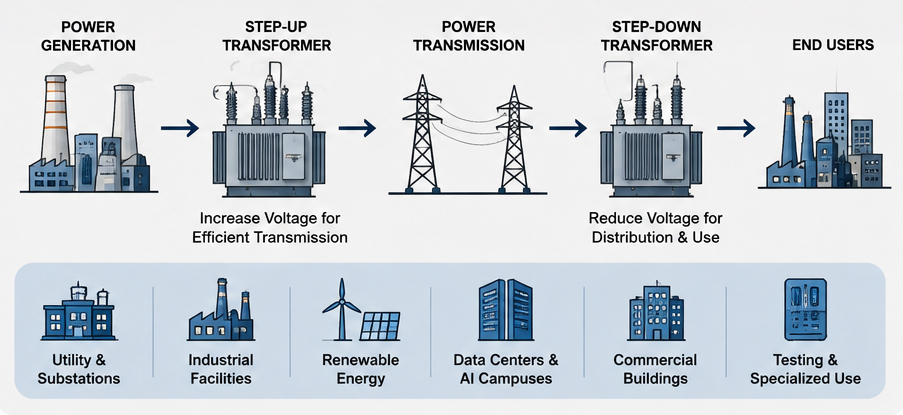

En las redes eléctricas, los transformadores conectan sistemas de generación, transmisión, subtransmisión y distribución. Los transformadores elevadores aumentan el voltaje después de la generación, mientras que los transformadores de subestaciones lo reducen para la distribución regional. Este enfoque en capas ayuda a las empresas de servicios públicos a equilibrar la eficiencia, la seguridad y la entrega práctica.
La confiabilidad de los transformadores de potencia de alto voltaje es especialmente importante en este entorno porque las fallas pueden afectar a un gran número de clientes o servicios críticos. Las unidades conectadas a la red generalmente se seleccionan prestando especial atención al crecimiento de la carga, la coordinación de la protección, la exposición ambiental y el acceso para mantenimiento.

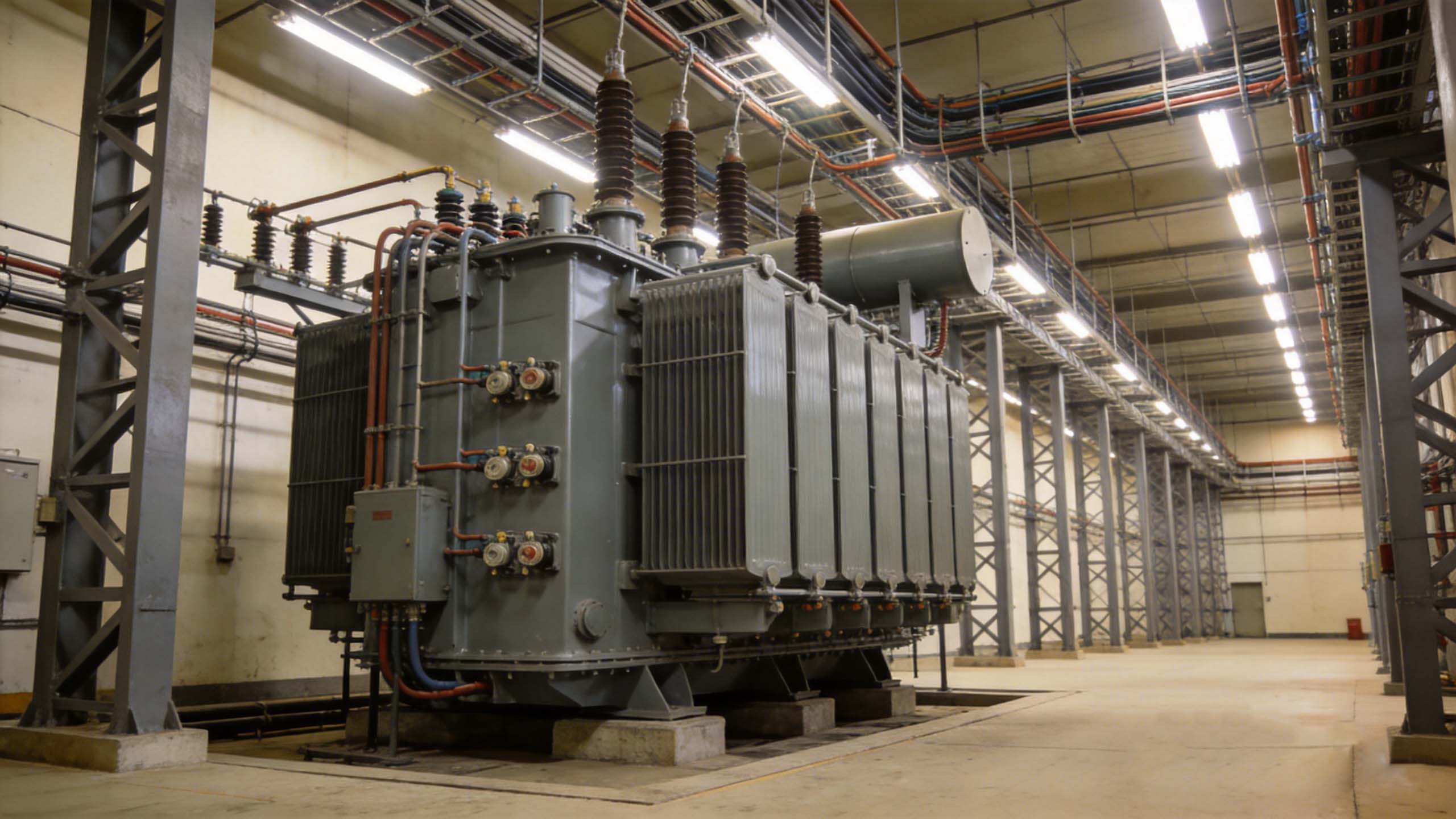

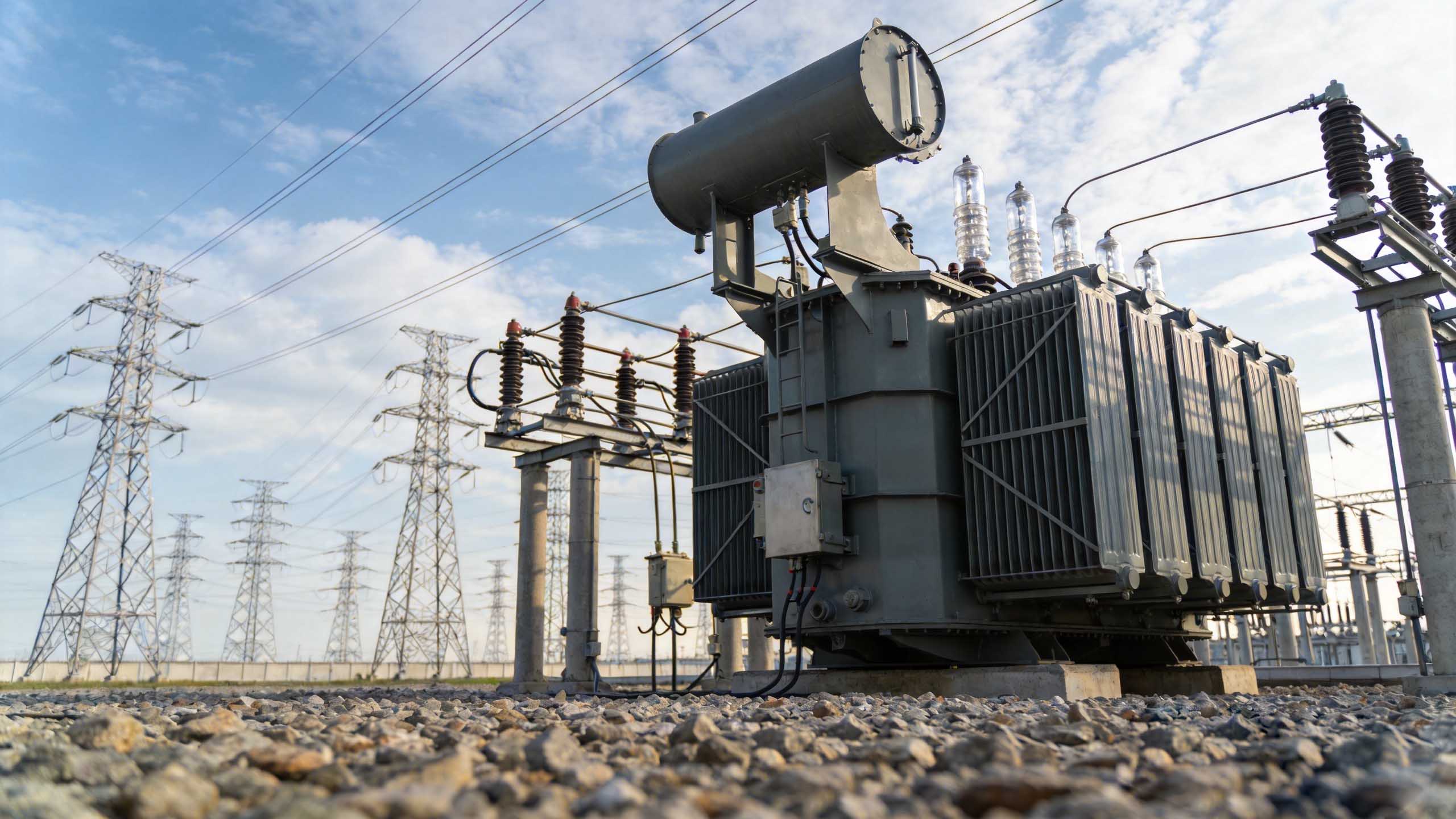

Los parques solares, los parques eólicos, los sistemas de almacenamiento de baterías y, cada vez más, los campus de los centros de datos de IA necesitan transformadores para conectar su carga o salida a la red. En estas aplicaciones, los transformadores pueden trabajar con inversores, redes de recolección, aparamenta y sistemas de protección.
El beneficio práctico es la compatibilidad. La generación renovable, el almacenamiento o un campus informático pueden funcionar a un nivel de voltaje, mientras que la red requiere otro. Los transformadores hacen posible esa interconexión al mismo tiempo que respaldan el aislamiento seguro y la operación coordinada, que es exactamente la razón por la que este segmento se encuentra actualmente en el centro de la crisis de suministro de la industria. Los fabricantes que atienden este mercado, incluido Pearl Electric , ofrecen transformadores elevadores de alto voltaje sumergidos en aceite en capacidades de aproximadamente 500 kVA hasta 180 MVA construidos específicamente para la interconexión eólica y solar, utilizando refrigeración ONAN/ONAF y una construcción resistente a la humedad para resistir en sitios expuestos a condiciones climáticas adversas, junto con soluciones de transformadores dedicados para centros de datos, cargadores de vehículos eléctricos y aplicaciones de redes inteligentes.
Las aplicaciones de transformadores industriales incluyen minería, petróleo y gas, procesamiento de metales, plantas químicas, centros de datos, tratamiento de agua, campus de fabricación y grandes infraestructuras de transporte. Estos sitios pueden utilizar el servicio de alto voltaje para soportar motores grandes, sistemas de calefacción, compresores, variadores, equipos de proceso o redes de distribución interna.
Los entornos industriales pueden ser exigentes. Las cargas pueden fluctuar, pueden estar presentes armónicos, las temperaturas ambiente pueden ser altas y los requisitos de tiempo de actividad pueden ser estrictos. Por esa razón, la selección del transformador debe considerar no sólo el voltaje y la capacidad nominales, sino también el ciclo de trabajo, las condiciones de instalación, la estrategia de protección y la planificación del mantenimiento. Los sitios peligrosos, como plataformas marinas y centrales eléctricas alimentadas por gas, añaden otra capa de requisitos, y los fabricantes han respondido con tanques a prueba de fugas de petróleo, aislamiento retardante de llama, dispositivos de alivio de presión y respiraderos contra explosiones construidos específicamente para operaciones de petróleo y gas.
Dos nichos exigentes merecen una mención aparte. Los sistemas ferroviarios y de metro electrificados dependen de transformadores de tracción para convertir la energía de la red en el perfil de voltaje y frecuencia específico que requieren los trenes, una aplicación especializada que ha atraído el escrutinio de los operadores de transporte; Pearl Electric, por ejemplo, ha pasado por una auditoría de proveedores de la Corporación MTR de Hong Kong que cubre sus líneas de transformadores de tracción y rectificadores de tracción. Las plantas de energía nuclear se encuentran en el extremo opuesto del espectro de riesgos, donde el aislamiento de los transformadores, la seguridad contra incendios y la resiliencia sísmica enfrentan los requisitos más estrictos de la industria, que generalmente exigen materiales de aislamiento de Clase A, sellado reforzado y pruebas de tipo independientes según IEC 60076 y la guía de seguridad de la OIEA.
Algunos transformadores de alto voltaje están diseñados para probar cables, aparamenta, sistemas de aislamiento, casquillos, motores y otros productos eléctricos. Es posible que estas unidades no funcionen como transformadores de red. En cambio, pueden proporcionar voltaje controlado para pruebas de corta duración o formas de onda especializadas según la aplicación.
Los transformadores especializados también pueden respaldar sistemas médicos, científicos, de transporte y relacionados con la defensa. En estos entornos, la precisión, el rendimiento del aislamiento y los controles de seguridad suelen ser tan importantes como la capacidad energética.
Los beneficios de los transformadores de alto voltaje van más allá del simple cambio de voltaje. Mejoran la eficiencia, permiten la arquitectura de la red, protegen los equipos y respaldan un diseño eléctrico más seguro cuando se especifican y mantienen adecuadamente.
Las ventajas importantes incluyen:
● Transferencia de energía eficiente: un voltaje más alto permite una corriente más baja para el mismo nivel de potencia, lo que reduce la energía perdida en forma de calor en los conductores.
● Compatibilidad del sistema: Los transformadores conectan equipos y redes que operan a diferentes niveles de voltaje.
● Distribución de energía mejorada: las instalaciones pueden incorporar un servicio de voltaje más alto y distribuir energía internamente de manera estructurada.
● Aislamiento eléctrico: muchos transformadores diseñan circuitos separados, lo que ayuda a gestionar los riesgos de seguridad y ciertas condiciones de falla.
● Control de voltaje: los cambiadores de tomas y las opciones de diseño del sistema ayudan a mantener el voltaje dentro de rangos operativos aceptables.
● Soporte para cargas grandes: los sistemas industriales y los campus de centros de datos pueden operar equipos que no serían prácticos solo con un servicio de bajo voltaje.
● Resiliencia operativa: Los transformadores seleccionados adecuadamente ayudan a estabilizar el flujo de energía y respaldan la protección coordinada.
Estos beneficios dependen de una correcta ingeniería. Un transformador que no se adapta bien a su carga o entorno puede sobrecalentarse, experimentar estrés en el aislamiento, generar desconexiones molestas o requerir más mantenimiento del esperado.

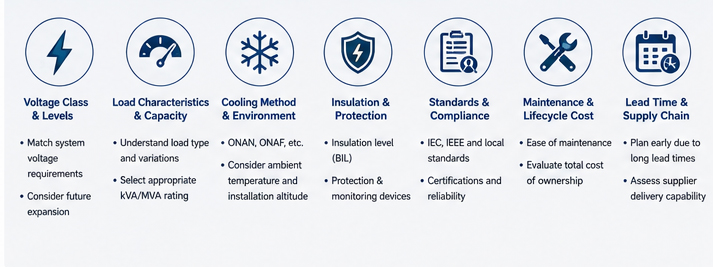

La elección del transformador de alto voltaje adecuado comienza con la definición de la función eléctrica, el entorno físico, las necesidades de seguridad y las expectativas operativas a largo plazo. La mejor opción no es simplemente la unidad más grande disponible o el costo inicial más bajo; es el transformador el que adapta el sistema de manera confiable a las condiciones de servicio previstas y, en el mercado actual, el que realmente puede entregarse dentro de un cronograma viable.
Un proceso de selección práctico debe considerar:
1. Requisitos de voltaje: identifique los niveles de voltaje primario y secundario, la clase de aislamiento, el método de conexión a tierra y la configuración del sistema.
2. Perfil de carga: revise la carga continua, la demanda máxima, el arranque del motor, el servicio cíclico y el crecimiento futuro esperado.
3. Capacidad y rendimiento térmico: elija una clasificación y un método de enfriamiento que puedan soportar las condiciones de funcionamiento reales sin un aumento excesivo de temperatura.
4. Ubicación de instalación: considere la ubicación interior o exterior, la altitud, la temperatura ambiente, la ventilación, las necesidades sísmicas, la exposición a la corrosión y el espacio disponible.
5. Tipo de aislamiento y enfriamiento: compare opciones de tipo seco y llenas de líquido según las limitaciones de seguridad, mantenimiento, espacio, eficiencia y medio ambiente. Un número creciente de compradores también está sopesando nuevos fluidos aislantes biodegradables y diseños de núcleo amorfo, que los fabricantes están promoviendo como alternativas de menores pérdidas y menor impacto ambiental a los materiales convencionales.
6. Protección y monitoreo: Coordinar fusibles, disyuntores, relés, sensores de temperatura, dispositivos de presión y alarmas con el sistema eléctrico más amplio.
7. Estándares y cumplimiento: haga coincidir los códigos aplicables, los requisitos de servicios públicos, las especificaciones del sitio y las prácticas de la industria.
8. Acceso de mantenimiento: asegúrese de que los técnicos puedan inspeccionar, probar, ventilar, tomar muestras, reparar o reemplazar componentes según sea necesario.
9. Valor del ciclo de vida: considere la confiabilidad, las pérdidas, la capacidad de servicio, el riesgo de tiempo de inactividad y las demandas operativas esperadas, no solo el precio de compra.
10. Cronograma de adquisiciones: tenga en cuenta los plazos de fabricación actuales, que pueden durar varios años para unidades grandes, e incorpore cronogramas de pedidos en la planificación del proyecto desde el primer día en lugar de tratar el equipo como una compra en la última etapa.
Para aplicaciones de transformadores industriales, el perfil de carga merece especial atención. Una instalación con motores grandes, variadores de frecuencia, equipos de soldadura o cargas de proceso puede crear tensiones eléctricas que no son obvias a partir de los números de capacidad básicos únicamente. La coordinación temprana entre los equipos de ingeniería, operaciones, adquisiciones y mantenimiento ayuda a evitar costosos desajustes y sorpresas en la programación.
Dados los plazos de entrega de varios años, la relación con el fabricante importa casi tanto como la especificación técnica. Un proveedor calificado debe poder demostrar el cumplimiento de IEC 60076 y, según el mercado de destino, estándares como ANSI/IEEE C57, BS, NEMA o requisitos regionales de diseño ecológico. Los sistemas de calidad como las certificaciones ISO 9001 e ISO 14001, la inspección documentada del material entrante y las pruebas de aceptación en fábrica (FAT) presenciadas por el comprador o un tercero son expectativas básicas razonables y no extras.
También vale la pena comprobar directamente el historial y la cobertura de clases de voltaje. Pearl Electric, por ejemplo, fabrica transformadores de potencia desde 1958 y actualmente produce unidades de alto voltaje sumergidas en aceite que abarcan aproximadamente 66 kV a 230 kV y 10 MVA a 200 MVA, con certificaciones CE, UL, TUV y ASTA, grupos de vectores configurables y accesorios opcionales como cambiadores de tomas en carga, termómetros de aceite y devanados, relés de gas y válvulas de alivio de presión. Los compradores que evalúen a cualquier fabricante deben solicitar evidencia de experiencia en proyectos similares en su propio sector (servicios públicos, renovables, industrial, ferroviario o centro de datos), ya que los requisitos de diseño difieren significativamente entre ellos.
Los equipos de alto voltaje requieren prácticas de seguridad disciplinadas porque las piezas energizadas pueden presentar riesgos de descarga eléctrica, arco eléctrico, incendio y peligros mecánicos. Los transformadores también almacenan energía térmica, pueden contener líquido aislante y pueden conectarse a sistemas con una corriente de falla significativa. El trabajo seguro depende de un diseño, procedimientos, etiquetado, capacitación y dispositivos de protección adecuados.
Las prácticas de seguridad importantes incluyen:
● Mantenga al personal no calificado alejado de los recintos, patios, bóvedas y terminales de los transformadores.
● Utilice procedimientos de bloqueo y etiquetado antes de la inspección o el mantenimiento.
● Verificar la ausencia de voltaje con equipos y procedimientos adecuados.
● Mantenga los espacios libres requeridos alrededor de los componentes energizados y ventilados.
● Mantenga los sistemas de conexión a tierra y de unión intactos y debidamente inspeccionados.
● Utilice relés de protección, fusibles, disyuntores y alarmas adecuados para la aplicación.
● Esté atento a señales de sobrecalentamiento, fugas, ruidos inusuales, casquillos dañados, corrosión o deterioro del aislamiento.
● Siga las reglas del sitio, los códigos eléctricos, las instrucciones del fabricante y las recomendaciones de ingenieros calificados.
La seguridad debe estar integrada en la instalación desde el principio. Unas buenas cercas, señales de advertencia, espacios libres para trabajar, protección contra incendios, contención de derrames cuando sea necesario y medios de desconexión accesibles contribuyen a una operación más segura. Los equipos de mantenimiento también deben tener documentación clara para comprender las clasificaciones, las conexiones, los ajustes de protección y los procedimientos de emergencia.
La confiabilidad está determinada por la carga eléctrica, las condiciones térmicas, las condiciones de aislamiento, la tensión mecánica y la exposición ambiental. Un transformador puede estar bien diseñado y aun así funcionar mal si está sobrecargado, mal ventilado, contaminado o sujeto a fallas repetidas.
El calor es uno de los factores más importantes en la vida útil del transformador. A medida que aumentan las temperaturas de funcionamiento, los materiales aislantes generalmente envejecen más rápido. La refrigeración, la gestión de la carga y el control de la temperatura adecuados ayudan a proteger el transformador de tensiones evitables.
El flujo de aire bloqueado, los ventiladores averiados, los niveles bajos de líquido, los radiadores sucios o los circuitos sobrecargados pueden contribuir al sobrecalentamiento. Los operadores deben tratar las tendencias anormales de temperatura como alertas tempranas en lugar de esperar a que se produzca una falla, y dados los plazos de entrega de reemplazo actuales, evitar una falla prematura es más importante que nunca.
La humedad y la contaminación pueden debilitar el rendimiento del aislamiento. Los transformadores exteriores pueden enfrentar lluvia, polvo, sal, productos químicos, vida silvestre y cambios de temperatura. Los transformadores interiores pueden enfrentar mala ventilación, acumulación de polvo o acceso restringido.
El recinto, el tipo de aislamiento, el sistema de sellado y el plan de mantenimiento deben coincidir con el entorno. En entornos industriales hostiles, la resistencia a la corrosión y la inspección periódica pueden ser tan importantes como la clasificación eléctrica.
Los cortocircuitos, los eventos de conmutación, los rayos, los armónicos y las sobretensiones pueden sobrecargar los devanados y el aislamiento del transformador. El equipo de protección ayuda a limitar los daños, pero la protección debe coordinarse adecuadamente. Los pararrayos, relés, disyuntores y sistemas de puesta a tierra desempeñan un papel en la reducción del riesgo.
Un transformador que haya experimentado una falla importante debe evaluarse antes de devolverlo al servicio normal. Incluso si parece funcional, es posible que se hayan producido movimientos mecánicos internos o daños en el aislamiento.
Un programa de mantenimiento de transformadores debe basarse en el tipo de transformador, clase de voltaje, servicio, entorno y criticidad. El objetivo es detectar tempranamente los problemas que se están desarrollando, preservar la salud del aislamiento y evitar interrupciones no planificadas, un objetivo que importa aún más ahora que una unidad defectuosa puede tardar años en reemplazarse.
Una lista de verificación de inspección útil puede incluir:
● Revisar el historial de carga, temperatura y alarmas para detectar tendencias inusuales.
● Inspeccionar casquillos, terminales, conductores de puesta a tierra y conexiones visibles.
● Verifique si hay fugas, corrosión, pintura dañada, herrajes sueltos o problemas con la carcasa.
● Confirme que los ventiladores de refrigeración, las bombas, los radiadores, las rejillas de ventilación y los filtros estén limpios y operativos.
● Escuche si hay zumbidos, traqueteos o vibraciones inusuales.
● Verifique que los dispositivos de protección y el equipo de monitoreo estén funcionales.
● Para unidades llenas de líquido, realice pruebas de fluidos adecuadas según lo requiera el plan de mantenimiento.
● Para unidades de tipo seco, inspeccione si hay acumulación de polvo, ventilación bloqueada, decoloración o daños en el aislamiento.
● Mantener registros de los resultados de las pruebas, acciones de mantenimiento, cambios de carga y reparaciones.
La documentación es importante porque los problemas del transformador a menudo se desarrollan gradualmente. Es posible que una sola lectura de temperatura o una nota de inspección no diga mucho, pero las tendencias a lo largo del tiempo pueden revelar un deterioro. Los buenos registros también ayudan a los ingenieros a tomar mejores decisiones sobre la carga, la renovación, el reemplazo o la planificación de equipos de repuesto.
Muchos problemas de los transformadores comienzan durante la especificación, instalación o operación inicial. Evitar errores comunes puede mejorar la seguridad, el rendimiento y el valor del ciclo de vida.
Esté atento a estos problemas:
● Elección de la capacidad sin estudiar la carga: la capacidad nominal debe corresponderse con el comportamiento operativo real, no sólo con una simple estimación.
● Ignorar el crecimiento futuro: un transformador que apenas satisface la demanda actual puede convertirse en un cuello de botella a medida que se agregan equipos, un riesgo que se amplifica cuando los plazos de reemplazo son de varios años.
● Subestimar el medio ambiente: el calor, el polvo, la humedad, los productos químicos y el flujo de aire restringido pueden acortar la vida útil.
● Tratar la protección como una ocurrencia tardía: los dispositivos de protección deben coordinarse con las características del transformador y los niveles de falla del sistema.
● Espacios libres deficientes para la instalación: los transformadores necesitan espacio para refrigeración, inspección, trabajo seguro y acceso de emergencia.
● Saltarse las pruebas de referencia: los datos de las pruebas iniciales brindan a los equipos de mantenimiento un punto de referencia para futuras comparaciones.
● Descuidar la capacitación del operador: El personal debe saber cómo se ve, suena y huele la operación normal para poder detectar señales de advertencia tempranas.
● Realizar pedidos demasiado tarde: en un mercado donde las unidades grandes pueden tardar años en llegar, esperar hasta que la construcción esté en marcha para realizar un pedido es uno de los errores más costosos que puede cometer un equipo de proyecto.
Estos errores se pueden prevenir con una planificación cuidadosa. Los mejores resultados generalmente se obtienen cuando las decisiones sobre los transformadores se toman como parte del diseño completo del sistema eléctrico y del cronograma de adquisición, en lugar de como una compra independiente en la última etapa.
No existe un límite global único, pero en la práctica el término generalmente cubre unidades que operan desde alrededor de 66 kV hasta 230 kV o más en el lado primario, con capacidades que van desde aproximadamente 10 MVA para unidades de subestación más pequeñas hasta 200 MVA o más para grandes transformadores industriales y de red. Por debajo de ese rango, los equipos generalmente se clasifican como distribución de media tensión o transformadores tipo pedestal.
Un programa típico incluye inspecciones visuales y térmicas de rutina mensuales a trimestrales, pruebas de calidad del aceite y análisis de gases disueltos (DGA) cada uno a tres años, dependiendo de la edad y la criticidad, y un conjunto de pruebas eléctricas completas (resistencia de aislamiento, factor de potencia/tan delta, relación de espiras y resistencia del devanado) cada tres a cinco años o después de cualquier evento de falla importante. DGA es particularmente valioso porque puede señalar una falla en el aislamiento o un sobrecalentamiento dentro del tanque mucho antes de que el problema se vuelva visible externamente, dando tiempo a los propietarios de activos para planificar una reparación o reemplazo en lugar de enfrentar una interrupción no planificada.
Un transformador elevador aumenta el voltaje y generalmente se instala cerca de una fuente de generación (una planta de energía, un parque eólico o un parque solar) para que la electricidad pueda viajar de manera eficiente a lo largo de largas distancias de transmisión. Un transformador reductor hace lo contrario: reduce el alto voltaje de transmisión a un nivel que las subestaciones, fábricas o edificios realmente pueden utilizar. Muchos proyectos, incluidas las interconexiones de energía renovable, necesitan ambas etapas en diferentes puntos del sistema.
Como mínimo, el diseño del transformador debe cumplir con IEC 60076, el estándar internacional básico para transformadores de potencia, y con cualquier requisito regional adicional, como ANSI/IEEE C57 en Norteamérica o los estándares BS y NEMA en otros lugares. Por parte del fabricante, la certificación de gestión ambiental y de calidad ISO 9001 e ISO 14001, junto con certificaciones de productos como CE, UL, TUV o ASTA, y un proceso documentado de pruebas de aceptación en fábrica, son indicadores razonables de que un proveedor puede ofrecer una calidad constante y verificable en un proyecto de varios años.
Un transformador de alto voltaje no es un componente desechable. Es la infraestructura eléctrica a largo plazo la que afecta la eficiencia energética, el tiempo de actividad, la seguridad y las opciones de expansión. Ya sea que sirva a una subestación de servicios públicos, un proyecto de energía renovable, una planta industrial, un centro de datos de IA o una instalación de pruebas, su valor depende de hacer coincidir el diseño con la aplicación y cuidarlo durante toda su vida útil.
Comprender los principales tipos de transformadores eléctricos, las demandas de los equipos de alto voltaje, las realidades de las aplicaciones de transformadores industriales y las presiones de suministro que ahora están remodelando el mercado ayuda a los equipos a tomar mejores decisiones. El transformador adecuado, pedido anticipadamente a un fabricante con un historial verificable y bien mantenido, respalda un flujo de energía eficiente, una operación más segura y un rendimiento confiable en sistemas donde la confiabilidad eléctrica es esencial.
