¿Cómo seleccionar transformadores para infraestructura eléctrica de misión crítica?

¿Por qué la infraestructura eléctrica de misión crítica tiene requisitos extremadamente altos para los transformadores?

En infraestructuras de misión crítica, como centros de datos, hospitales, salas blancas de semiconductores y plantas de fabricación automatizadas, la continuidad y estabilidad del suministro de energía son salvavidas para las operaciones comerciales. Incluso milisegundos de interrupción de energía o caídas de voltaje pueden causar tiempo de inactividad del servidor central, interrupciones en rescates médicos o daños en la línea de producción, lo que genera pérdidas económicas y riesgos de seguridad inconmensurables.

Como centro de energía entre la red/generadores y las cargas centrales, el rendimiento de un transformador determina directamente la confiabilidad de toda la topología de distribución. Al enfrentar requisitos de suministro de energía complejos y diversos, los equipos de adquisiciones y el personal de ingeniería deben evaluar sistemáticamente múltiples dimensiones, como características de carga, arquitectura de redundancia, métodos de enfriamiento, estándares de eficiencia energética y certificaciones autorizadas, en lugar de centrarse únicamente en la capacidad.

Este artículo describe los criterios básicos para seleccionar transformadores en entornos de misión crítica y presenta soluciones certificadas líderes en la industria.

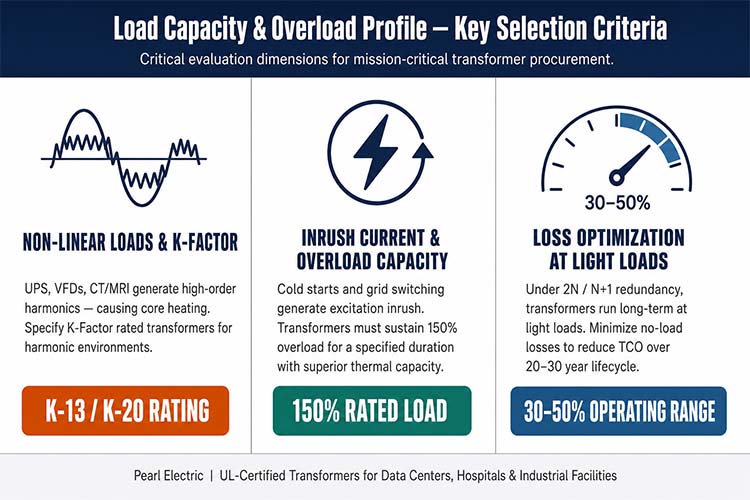

1. Capacidad de carga y perfil de sobrecarga

En infraestructuras de misión crítica, las cargas que soportan los transformadores son muy diferentes de las cargas industriales tradicionales:

• Cargas no lineales y factor K: las fuentes de alimentación de servidores (UPS) en centros de datos, unidades de frecuencia variable (VFD) y grandes equipos de imágenes (CT, MRI) en hospitales generan altos niveles de armónicos de alto orden. Las corrientes armónicas provocan un calentamiento severo en los núcleos y devanados de los transformadores, lo que reduce drásticamente la eficiencia. Se deben seleccionar transformadores dedicados con clasificaciones de factor K (por ejemplo, K-13, K-20) para garantizar un funcionamiento estable a largo plazo en entornos armónicos sin reducir la vida útil.

• Corriente de entrada y capacidad de sobrecarga: Se producen corrientes de entrada de excitación importantes durante la conmutación de la red o los arranques en frío. Los transformadores deben poseer una capacidad térmica superior y capacidades de sobrecarga a corto plazo (por ejemplo, mantener un suministro de energía estable por debajo del 150% de la carga nominal durante un período específico).

• Optimización de pérdidas en cargas ligeras: bajo arquitecturas de redundancia 2N o N+1, los transformadores funcionan a largo plazo en el rango de carga ligera del 30 % al 50 %. En consecuencia, se debe prestar especial atención a las pérdidas sin carga; la alta eficiencia con cargas ligeras reduce significativamente los costos operativos.

2. Redundancia y alta disponibilidad

Para garantizar cero tiempo de inactividad, las instalaciones de misión crítica suelen adoptar arquitecturas de redundancia de Nivel III/IV (como topologías N+1 o 2N). Los propios transformadores también deben presentar diseños de alta disponibilidad:

• Resistencia a cortocircuitos: los transformadores deben pasar rigurosas pruebas de cortocircuito repentino para garantizar la integridad estructural durante fallas del sistema.

• Interfaces de monitoreo en línea (PD y monitoreo térmico): Las interfaces reservadas para descarga parcial (PD) y monitoreo de temperatura facilitan el funcionamiento inteligente y las advertencias tempranas de fallas.

• Enfriamiento redundante: Las cajas de control del interruptor de transferencia automática de doble potencia para ventiladores de enfriamiento eliminan los puntos únicos de falla (SPOF) en el sistema de enfriamiento.

(Nota: Los valores mostrados son criterios típicos recomendados por la industria para aplicaciones de misión crítica. El rendimiento exacto de sobrecarga y factor K se debe verificar con las hojas de datos del fabricante y varía entre transformadores de tipo seco y transformadores llenos de líquido).

3. Métodos de enfriamiento: tipo seco versus lleno de líquido

La selección de transformadores de tipo seco versus transformadores llenos de líquido depende principalmente de la ubicación de la instalación, los requisitos de seguridad contra incendios y la escala de capacidad:

4. Eficiencia energética y estándares (optimización del TCO)

En el costo total de propiedad (TCO) de un transformador, los costos de adquisición iniciales representan sólo alrededor del 5% al ​​10%, mientras que las pérdidas eléctricas durante la operación constituyen la gran mayoría.

Las adquisiciones deben alinearse estrictamente con estándares internacionales avanzados de eficiencia:

• DOE 2016 (Norma del Departamento de Energía de EE. UU.): Exige altos estándares mínimos de eficiencia para transformadores de distribución y de tipo seco.

• Tier 2 de la UE (Directiva europea de diseño ecológico): limita estrictamente las pérdidas sin carga y con carga en los transformadores.

Si bien los transformadores de alta eficiencia requieren una inversión inicial ligeramente mayor, el ahorro de electricidad durante un ciclo de vida operativo de 20 a 30 años multiplicará la prima pagada.

5. Certificaciones autorizadas: por qué UL e IEEE son esenciales

Para sectores de alto riesgo, como la atención médica y los centros de datos, la certificación autorizada de productos es un umbral absoluto para el cumplimiento de la ingeniería y la seguridad:

• Certificación UL: el estándar de oro para seguridad eléctrica y protección contra incendios en América del Norte y a nivel mundial. La certificación UL indica que el sistema de aislamiento del transformador (p. ej., Clase 220 °C/Clase H), los límites de aumento de temperatura y el retardo de llama del material han superado pruebas extremas de terceros.

• Estándares IEEE: definen puntos de referencia de prueba para transformadores en condiciones sísmicas, grandes altitudes y condiciones especiales de sobrecarga.

Mejores prácticas de la industria: solución Pearl Electric

Como socio global confiable para instalaciones de energía de misión crítica, Pearl Electric fabrica una serie completa de transformadores llenos de líquido y de tipo seco con certificación UL diseñados para entornos de alta disponibilidad:

• Transformadores de tipo seco de resina fundida con certificación UL: utilizan sistemas de aislamiento de alta temperatura Clase H / 220 °C, que ofrecen una resistencia excepcional a los cortocircuitos y una descarga parcial extremadamente baja (<5 pC): la opción ideal para la distribución de energía en interiores en centros de datos y hospitales.

• Transformadores llenos de líquido ecológicos con certificación UL: el éster natural (aceite vegetal) de alto punto de inflamación opcional mejora significativamente los niveles de seguridad contra incendios y cumple con los estrictos estándares de alta eficiencia del DOE.

• Alta capacidad de personalización: ingeniería personalizada para topologías N+1/2N, restricciones de espacio especiales y requisitos de mitigación de armónicos (factor K), cumpliendo con los estándares de construcción de centros de datos Tier III/Tier IV.

La selección de transformadores para infraestructuras de misión crítica, como centros de datos y hospitales, requiere una evaluación integral en cinco dimensiones: características de capacidad/carga, diseño de redundancia, sistemas de enfriamiento, estándares de eficiencia energética y certificaciones de seguridad. Elegir un fabricante maduro con certificaciones UL/IEEE y profundas capacidades de personalización elimina los riesgos de seguridad eléctrica en la fuente al tiempo que aumenta la eficiencia energética general del sistema.

¿Está planificando su próximo proyecto de energía para un centro de datos o un hospital?

Póngase en contacto con los expertos técnicos de Pearl Electric hoy para obtener orientación personalizada sobre la selección de transformadores y soporte técnico para proteger sus operaciones de misión crítica.
