¿Por qué elegir láminas de acero al silicio como material del núcleo del transformador?

¿Por qué elegir chapa de acero al silicio para transformador ¿Material del núcleo?

Hay muchos materiales con conductividad magnética, como acero al silicio, aleación a base de titanio, aleación a base de cobre, titanato de hierro y estroncio, etc., estos materiales tienen buena conductividad magnética, por eso se destaca el acero al silicio y otros materiales no se han convertido en la primera opción. para los materiales del núcleo del transformador?

Material del núcleo del transformador

• El acero al silicio tiene alta permeabilidad.

• El acero al silicio tiene una baja pérdida de hierro; en comparación con otros materiales, su pérdida de hierro es mucho menor, lo cual es una de las principales razones por las que las láminas de acero al silicio se convierten en materiales para el núcleo de los transformadores.

• El rendimiento de la histéresis del acero al silicio es mejor y puede vibrar rápidamente bajo la acción del campo magnético, por lo que la pérdida por histéresis es mucho menor que la de otros materiales.

• La resistencia a la corrosión del acero al silicio es buena y tiene una alta resistencia a la corrosión en algunos ambientes químicos externos.

• El costo del material es moderado, aunque el precio de la lámina de acero al silicio es relativamente alto, pero considerando su excelente rendimiento y larga vida útil, su rentabilidad sigue siendo muy alta.

• El acero al silicio tiene cierta resistencia mecánica y puede soportar los devanados y otros componentes de los transformadores.

¿Por qué el acero al silicio necesita láminas?

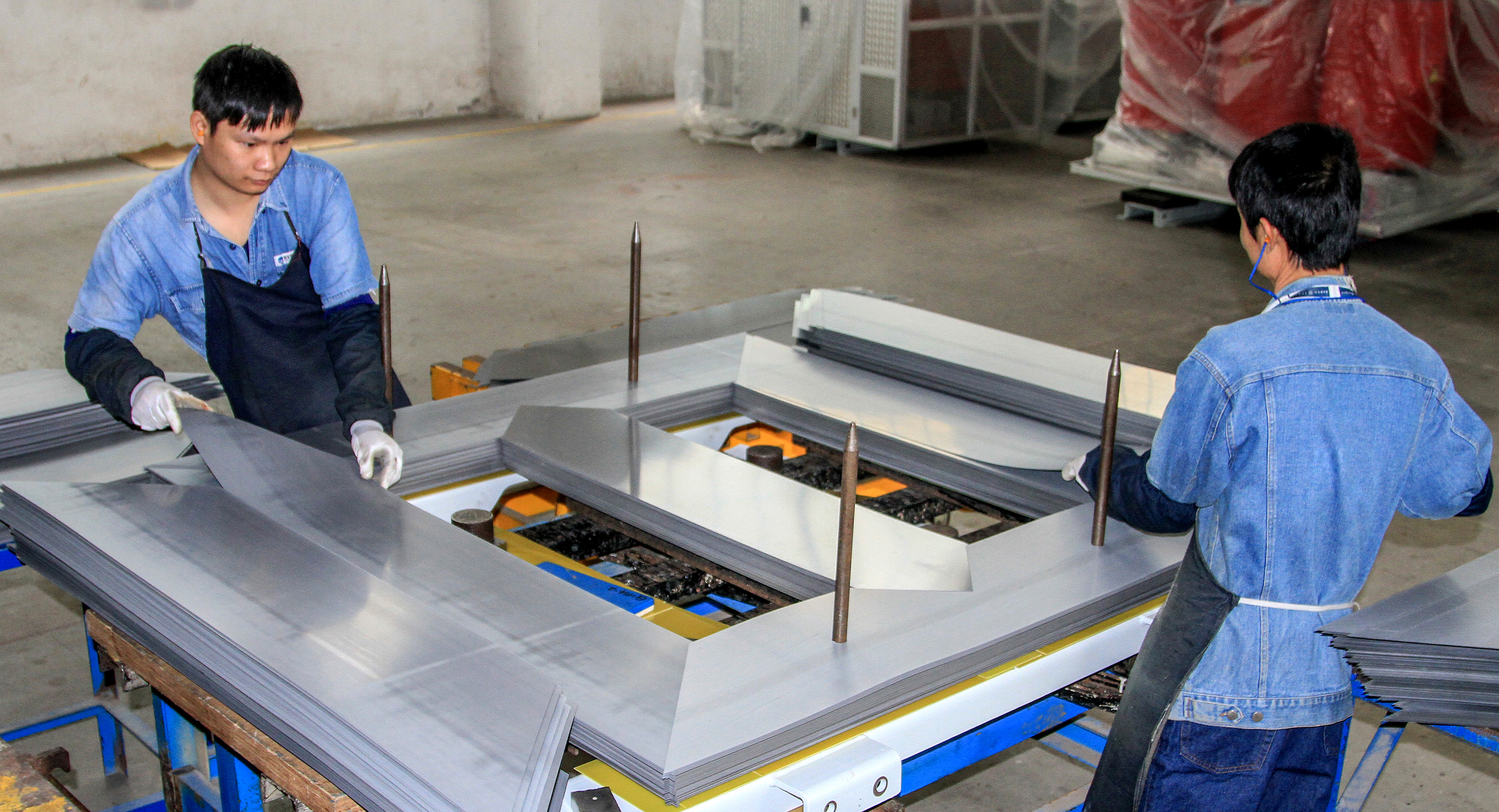

Toda la pieza de acero al silicio es gruesa, lo que genera muchas 'pérdidas por corrientes parásitas', y el acero al silicio procesado en láminas puede reducir la pérdida de hierro del transformador, es decir, 'pérdida por corrientes parásitas'. El núcleo de hierro del transformador está compuesto por láminas de acero al silicio aisladas entre sí, y el área de la sección transversal de la lámina es pequeña, de modo que la corriente parásita pasa a través de una pequeña sección transversal en el circuito estrecho y largo, aumentando así la resistencia en la ruta de las corrientes de Foucault y reduciendo la pérdida por corrientes de Foucault.

Y el método de fabricación de láminas es más flexible y fácil de procesar. En el proceso de fabricación, se pueden seleccionar materiales de lámina de acero al silicio de alta calidad y se pueden realizar cortes y procesamientos precisos de acuerdo con los requisitos de diseño para mantener el espesor y la planitud de la lámina de acero al silicio. Este método de fabricación puede ahorrar materiales, reducir los costos de producción y mejorar el rendimiento y la confiabilidad del transformador.

¿Cuáles son la clasificación de las láminas de acero al silicio?

Clasificados por proceso de producción

Según el proceso de producción, se puede dividir en láminas de acero al silicio laminadas en frío y láminas de acero al silicio laminadas en caliente;

• Chapa de acero al silicio laminada en frío: La lámina de acero al silicio laminada en frío se produce laminada a temperatura ambiente, con una superficie lisa, sin grietas, densidad uniforme y propiedades magnéticas estables. Según el diferente contenido de silicio, se divide en tipo ordinario y tipo dos con alto contenido de silicio.

• Hoja de acero al silicio laminada en caliente: La lámina de acero al silicio laminada en caliente se lamina hasta obtener acero eléctrico a alta temperatura, el precio es más barato que la lámina de acero al silicio laminada en frío, pero la superficie no es tan lisa como la lámina de acero al silicio laminada en frío y las propiedades magnéticas son ligeramente peores. La lámina de acero al silicio laminada en caliente se divide en tipo ordinario, tipo con alto contenido de silicio y tipo con contenido de silicio ultra alto según el diferente contenido de silicio.

Clasificación por dirección de magnetización.

Según la dirección de la magnetización, se puede clasificar además en láminas de acero al silicio no orientada laminadas en frío, láminas de acero al silicio orientadas laminadas en frío y láminas de acero al silicio orientadas laminadas en caliente.

• Chapa de acero al silicio no orientada laminada en frío: Esta lámina de acero al silicio es una de las láminas de acero al silicio más utilizadas para la fabricación de transformadores, sus principales características son alta permeabilidad, baja pérdida magnética, adecuada para la fabricación de una variedad de pequeños transformadores e inductores de potencia y algunos materiales magnéticos.

• Chapa de acero al silicio orientado laminada en frío: esto se refiere a la orientación forzada de la lámina de acero al silicio en el proceso de producción, la dirección de magnetización es perpendicular a la dirección de laminado, de modo que la dirección del flujo magnético coincide con el núcleo, para reducir el papel de la pérdida de hierro y la pérdida magnética. Este tipo de lámina de acero al silicio se usa ampliamente en transformadores de alta potencia y diversos motores.

• Chapa de acero al silicio orientado laminada en caliente: Se trata de una lámina de acero al silicio relativamente nueva, que se utiliza principalmente en industrias energéticas de alta gama, como transformadores, motores y convertidores de frecuencia de alta potencia. Sus propiedades magnéticas son superiores a las de las otras dos láminas de acero al silicio, lo que puede reducir la pérdida de hierro y la pérdida magnética, y mejorar el flujo magnético y la eficiencia del núcleo de hierro.

Ordenar por forma

La lámina de acero al silicio se puede dividir en tipo EI, tipo UI, tipo C, tipo boca, etc., según las diferentes formas. La lámina de acero al silicio con boca se usa a menudo en transformadores de gran potencia, tiene un buen rendimiento de aislamiento, fácil disipación de calor y cortocircuito magnético.

Clasificados según tratamiento aislante.

Forjado (lámina negra), no forjado (lámina blanca): Se clasifica según si la lámina de acero al silicio ha sido aislada. Después del tratamiento a alta temperatura, se forma una capa de película de óxido en la superficie de la lámina de acero al silicio forjado para mejorar el rendimiento del aislamiento. La chapa de acero al silicio no forjada permanece en su estado original con una superficie lisa.

Precisamente por sus propiedades únicas, la lámina de acero al silicio se ha convertido en un material central común para los transformadores. Por supuesto, los transformadores no son sólo este tipo de material central, aleaciones amorfas También se utilizan como materiales centrales. Sin embargo, su proceso de producción es relativamente complejo y el costo es alto, y el material comúnmente utilizado para el núcleo del transformador sigue siendo la lámina de acero al silicio.
