Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-06-25 Origen:Sitio

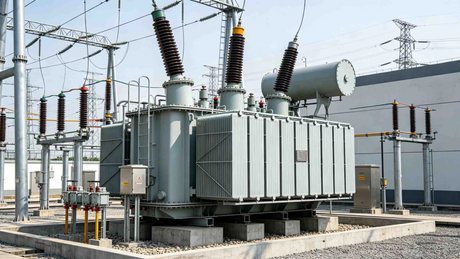

Con la expansión continua de las redes de transmisión de energía para apoyar la integración de la red de energía renovable, el desarrollo industrial y la distribución de energía interregional, los transformadores de energía sumergidos en aceite de 230 kV , como centro central del sistema de transmisión y distribución de energía, afectan directamente la seguridad de toda la red eléctrica a través de su estabilidad operativa y eficiencia. Para cumplir con los estrictos requisitos de transmisión de energía, los transformadores deben poseer una resistencia eléctrica, resistencia mecánica y estabilidad térmica extremadamente altas. Este artículo se centrará en los procesos de fabricación avanzados de transformadores de potencia de alto voltaje y analizará en profundidad las especificaciones técnicas clave y los requisitos de fabricación de los transformadores de potencia sumergidos en aceite de 230 kV desde los aspectos del núcleo, el devanado y la estructura de aislamiento.
El núcleo del transformador es responsable de transmitir el flujo magnético. Su diseño y materiales determinan directamente las pérdidas en vacío y el nivel de ruido del transformador, minimizando al mismo tiempo la pérdida de energía. Dado que las pérdidas del núcleo son continuas durante la operación, la optimización del rendimiento del núcleo mejora directamente la eficiencia del transformador y reduce los costos operativos.

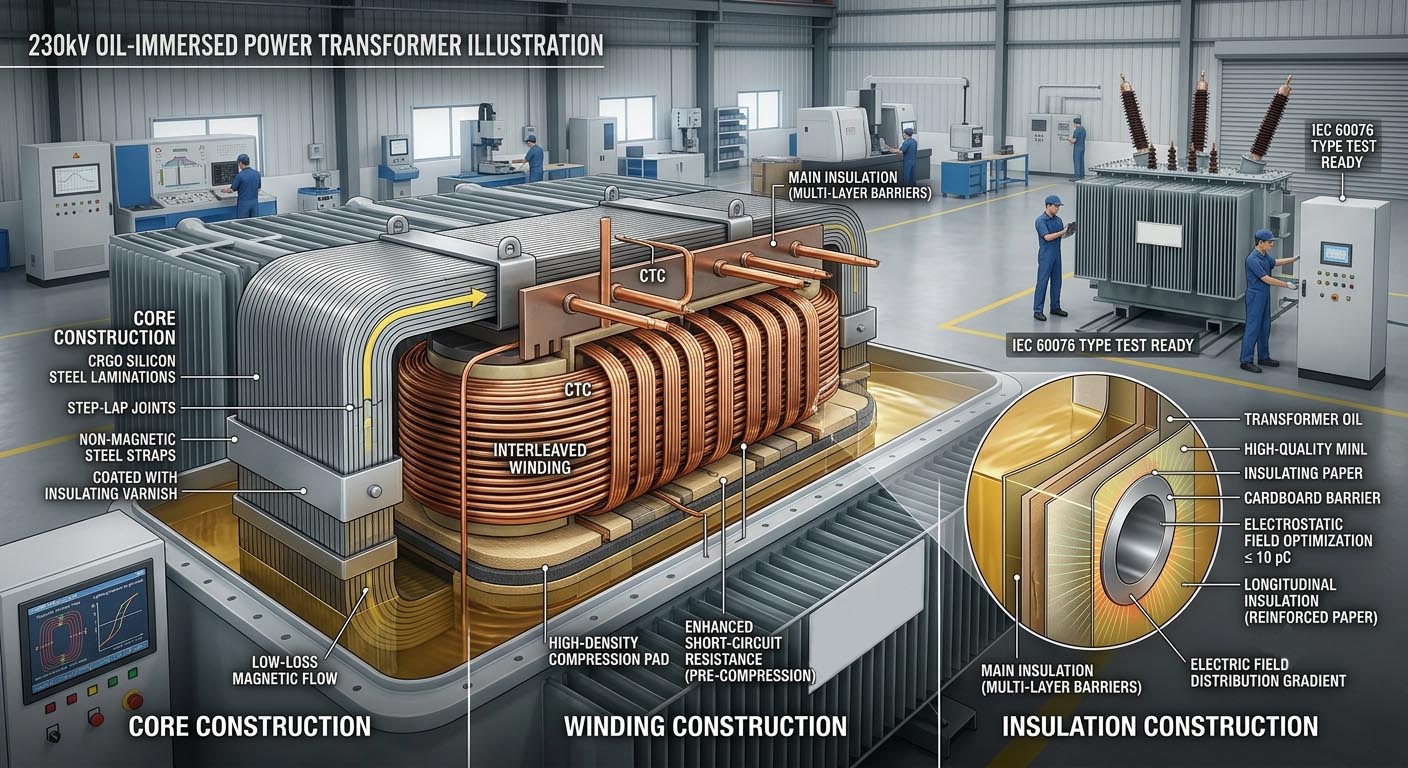

Para transformadores de alto voltaje de 230 kV , el diseño del núcleo debe cumplir con estándares de proceso extremadamente altos:
El núcleo debe utilizar láminas de acero al silicio de grano orientado (CRGO) laminadas en frío, de alta permeabilidad, bajas pérdidas y alta calidad, y someterse a procesos de corte longitudinal y transversal precisos para garantizar bordes sin rebabas, reduciendo las pérdidas locales por corrientes parásitas.
Para minimizar la resistencia magnética en la unión, los núcleos de transformadores de 230 kV suelen emplear un proceso de laminación escalonada. Esta estructura optimiza significativamente la distribución del flujo magnético, reduciendo la corriente sin carga y la pérdida sin carga del transformador entre un 10% y un 15%, al tiempo que suprime eficazmente el ruido electromagnético.
Las columnas centrales y el yugo se aseguran mediante correas de alta resistencia, abrazaderas y tiras de acero no magnéticas. La superficie del núcleo está recubierta con un barniz aislante resistente al aceite y al calor, que no solo evita cortocircuitos entre laminaciones sino que también asegura eficazmente la estructura, evitando el aflojamiento o la vibración causada por fuerzas electromagnéticas durante el transporte y el funcionamiento a largo plazo.
El sistema de devanado es el núcleo de todo transformador de potencia. Su capacidad para soportar impactos de corriente nominal y posibles impactos de corriente de cortocircuito durante largos períodos determina su rendimiento eléctrico y su capacidad para soportar tensiones mecánicas causadas por corrientes de falla.
El diseño del devanado de un transformador de 230 kV requiere un equilibrio perfecto entre conductividad, eficiencia de disipación de calor y resistencia mecánica a tensiones alternas.
Tipo de estructura de devanado: Dependiendo del nivel de voltaje y la capacidad, los devanados de alto voltaje de 230 kV generalmente emplean una estructura continua o entrelazada. Los devanados entrelazados, al alterar la secuencia de conexión eléctrica de los conductores, aumentan significativamente la capacitancia longitudinal del devanado, lo que resulta en una distribución más uniforme del voltaje de impulso del rayo dentro del devanado y mejora en gran medida la resistencia a sobretensiones del transformador.
Material del conductor y tecnología de transposición: se seleccionan conductores de cobre sin oxígeno de alta pureza. Para reducir los efectos de las corrientes superficiales y las pérdidas por corrientes parásitas causadas por corrientes elevadas, normalmente se utilizan conductores combinados o conductores de transposición continua (CTC). La tecnología CTC no solo reduce las pérdidas de corriente circulante sino que también mejora la utilización del espacio del devanado y optimiza la disipación de calor.
Resistencia mejorada a cortocircuitos: durante un cortocircuito repentino, los devanados están sujetos a enormes fuerzas electromagnéticas axiales y radiales.
Pearl Electric emplea rigurosos procesos de precompresión y secado a presión constante durante la fabricación, combinados con almohadillas de compresión de alta densidad y aislamiento final integral, para garantizar el 'desplazamiento cero' de los devanados cuando se someten a impactos de cortocircuitos externos.
Para transformadores de 230 kV, el rendimiento del aislamiento es primordial. Debe soportar altas tensiones de funcionamiento, sobretensiones transitorias y rayos. En condiciones de voltaje ultra alto, la intensidad del campo eléctrico es extremadamente alta y cualquier defecto menor de aislamiento puede provocar una descarga parcial o incluso una rotura del aislamiento.
Por ello, el diseño estructural del aislamiento principal y del aislamiento longitudinal es crucial:
Sistema de aislamiento de papel y aceite: El transformador de 230 kV utiliza una combinación de aislamiento de papel y aceite estándar internacional. El aceite de transformador de alta calidad no sólo proporciona aislamiento sino que también sirve como medio de transferencia de calor; mientras que el papel, el cartón y los tubos aislantes proporcionan una barrera de aislamiento sólida y robusta.
Optimización del campo electrostático y diseño de blindaje: en áreas con campos eléctricos concentrados, como extremos de bobinado y conexiones de cables, se deben diseñar anillos de blindaje electrostático precisos. Al optimizar el radio de curvatura de la superficie metálica, la distribución del campo eléctrico se hace más gradual, controlando así estrictamente la descarga parcial dentro de los estándares líderes de la industria (p. ej., ≤ 10 text{pC).
Construcción de aislamiento principal y aislamiento longitudinal:
Aislamiento principal: Emplea una barrera de interfase de múltiples capas y una estructura de malla de separación de aceite, calculando meticulosamente distancias seguras entre los devanados y entre los devanados y el núcleo y las paredes del tanque.
Aislamiento Longitudinal: Para abordar las diferencias de voltaje entre espiras y capas de un mismo devanado, se utiliza papel aislante reforzado para envolver. Después del conformado, se realizan un secado a alto vacío y una impregnación con aceite al vacío para eliminar completamente el aire y los rastros de humedad, asegurando la pureza del medio aislante.

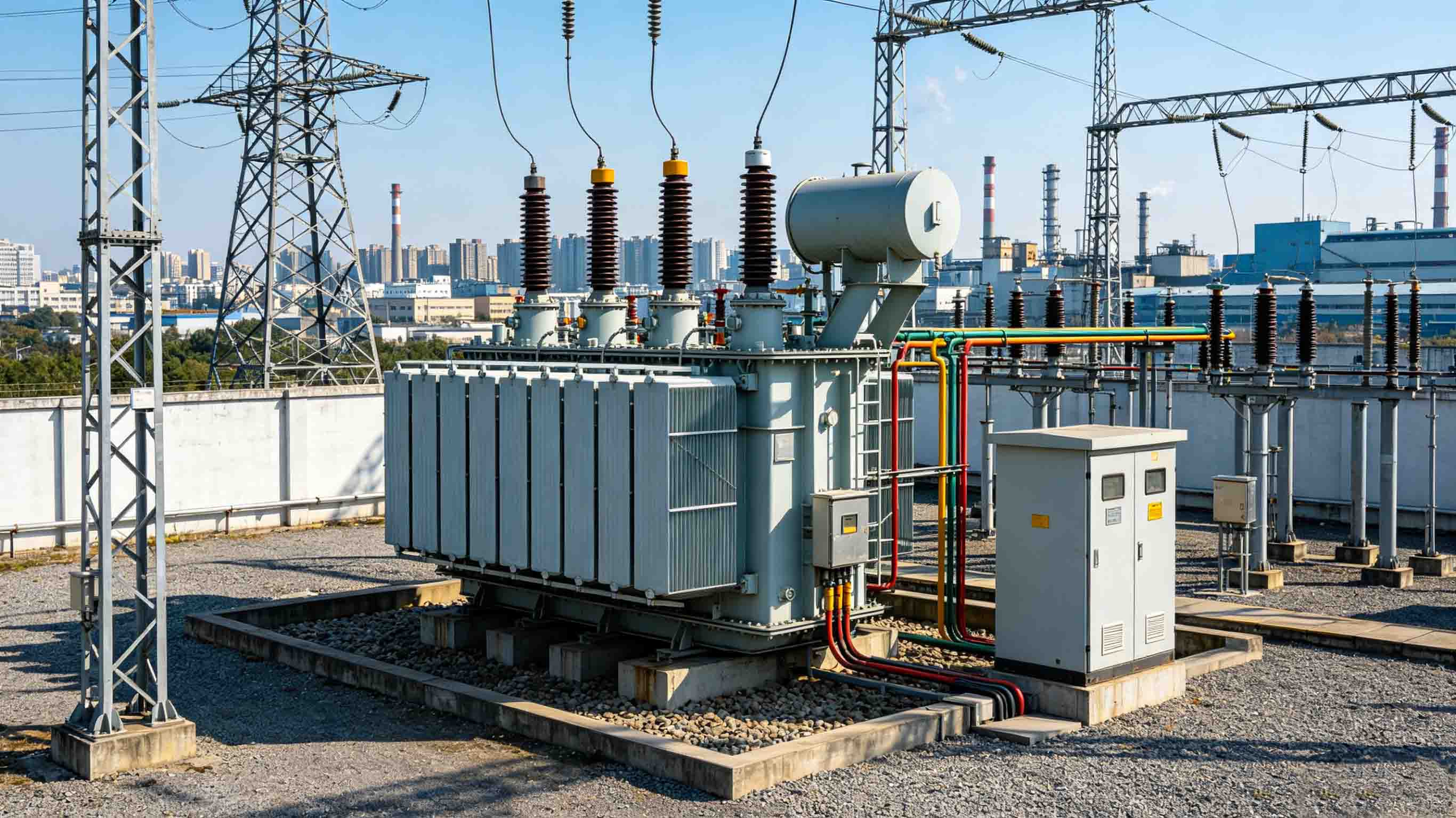

Como centro central del sistema de transmisión y distribución de la red eléctrica, la confiabilidad de los transformadores de potencia sumergidos en aceite de 230 kV determina directamente la seguridad operativa y la calidad de la energía de toda la red eléctrica.
Basando sus soluciones en una arquitectura técnica triple de ' núcleo de bajas pérdidas, devanado de alta estabilidad y aislamiento de larga duración '. Esta arquitectura integra tecnologías de vanguardia como materiales de acero al silicio de alta permeabilidad, conductores transpuestos totalmente de cobre, aislamiento compuesto de papel de aceite y monitoreo inteligente de aceite. Junto con una verificación rigurosa a través de toda la gama de pruebas de tipo IEC 60076 y pruebas de fábrica, Pearl Electric ha creado una solución de clase de 230 kV que combina alta eficiencia energética, alta capacidad de resistencia a cortocircuitos y alto margen de aislamiento..
En el contexto actual de construcción acelerada de nuevos sistemas de energía, Pearl Electric se compromete a proporcionar productos de transformadores probados en el tiempo para actualizaciones de transmisión, integración en la red a gran escala de nuevas fuentes de energía y cargas industriales críticas, contribuyendo a la transición energética global y al desarrollo de redes eléctricas de alta calidad.
