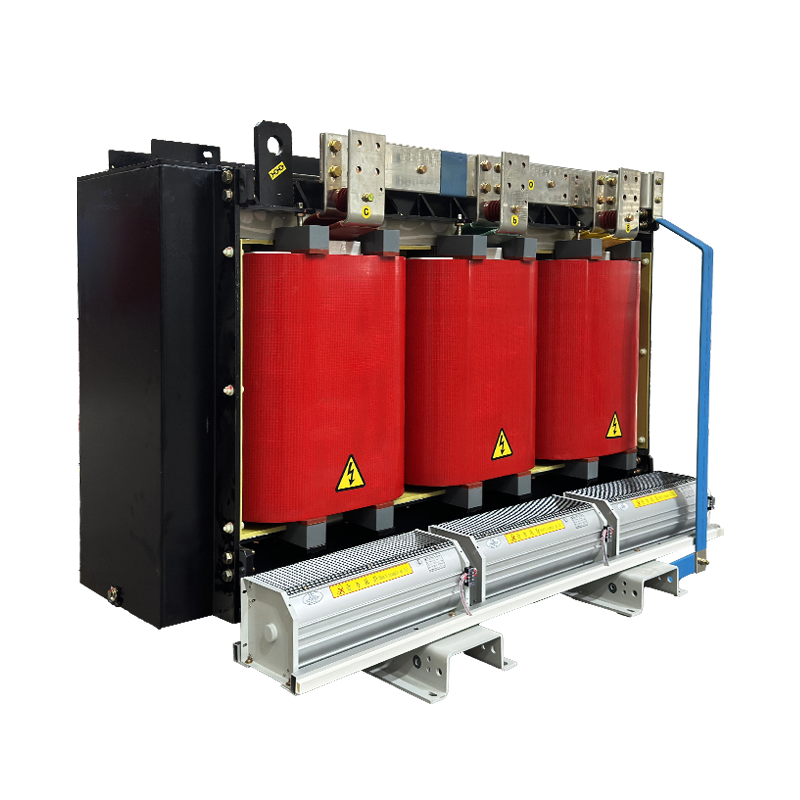

TRANSFORMADOR DE DISTRIBUCIÓN TIPO SECO DE RESINA FUNDIDA 10KV

ESPECIFICACIONES TÉCNICAS:
Rango de voltaje: 6-10KV
Capacidad: 30 a 2500KVA
Grifos: ±2x2,5% son estándar (otras opciones disponibles)
Frecuencia: 50Hz o 60Hz
Fases: Monofásica o Trifásica
Grupo de vectores: Dyn11, Yyn0 u otros
Enfriamiento: AN o AF
Clase de aislamiento: F o H
Clase de uso: C4-E4-F1
Estándares: IEC60076 o estándar local

Estado de Disponibilidad:

Cantidad:



Preguntar

Descripción del Producto

PRINCIPAL CARACTERÍSTICAS

· Bajas pérdidas, bajo ruido, baja descarga parcial y alta confiabilidad.

· Gran capacidad anti-cortocircuito

· Alta capacidad de impulso anti-rayo.

· Capacidad anti-rayos.

FICHA TÉCNICA

Modelo	alto voltaje(kV)	BT(KV)	Reino Unido(%)	P0 [W]	paquete en 120°C[W]
SCB-30/6/0.4	6	0.4	4	190	710
SCB-50/6/0.4	6	0.4	4	270	1000
SCB-80/6/0.4	6	0.4	4	370	1380
SCB-100/6/0.4	6	0.4	4	400	1570
SCB-125/6/0.4	6	0.4	4	470	1850
SCB-160/6/0.4	6	0.4	4	540	2130
SCB-200/6/0.4	6	0.4	4	620	2530
SCB-250/6/0.4	6	0.4	4	720	2760
SCB-315/6/0.4	6	0.4	4	880	3470
SCB-400/6/0.4	6	0.4	4	980	3990
SCB-500/6/0.4	6	0.4	4	1160	4880
SCB-630/6/0.4	6	0.4	4	1340	5880
SCB-800/6/0.4	6	0.4	6	1520	6960
SCB-1000/6/0.4	6	0.4	6	1770	8130
SCB-1250/6/0.4	6	0.4	6	2090	9690
SCB-1600/6/0.4	6	0.4	6	2450	12900
SCB-2000/6/0.4	6	0.4	8	3050	15900
SCB-2500/6/0.4	6	0.4	8	3600	18800

DIBUJO GENERAL

TECNOLOGÍA CRT

NÚCLEO MAGNÉTICO

El núcleo está hecho de acero al silicio laminado en frío de grano orientado de alta calidad de alta conductividad magnética, mediante el uso de un método de superposición de cinco pasos de 45° para reducir la pérdida y la corriente sin carga. Se aplica el método de análisis de simulación para el diseño del núcleo, para así calcular de manera precisa y efectiva la frecuencia y escala de vibración. Se adoptan conexiones flexibles entre el núcleo y las bobinas, el núcleo y las abrazaderas. Con estas medidas, el nivel de ruido del transformador se ha mejorado entre 10 y 15 dB con respecto a los productos convencionales..

(BT) - BOBINADOS DE BAJA TENSIÓN

Para bobinas de BT con capacidad superior a 400 kVA, se adoptan conductores de lámina superiores para la fabricación de devanados, para obtener así un mejor equilibrio amperaje-vuelta y menos fugas de flujo magnético transversal y, finalmente, mejorar en gran medida la capacidad anticortocircuito del transformador. Al diseñar razonablemente el paso de aceite dentro de los serpentines, el efecto de dispersión de calor del serpentín aumenta considerablemente. Por lo tanto, el diseño razonable ha disminuido el aumento de temperatura y ha mejorado la capacidad de sobrecarga del producto.

(HV) - BOBINADOS DE ALTA TENSIÓN

AT y bobinas se fabrican con cables conductores superiores, aislados y reforzados con fibra de vidrio. Las bobinas HV se funden en condiciones de vacío y alta presión en la máquina de fundición al vacío HÜBERS de Alemania, lo que da como resultado la mejor penetración de la resina y una descarga parcial muy baja (la descarga parcial para un producto de 11 kV podría ser inferior a 5 pC). Se adopta una estructura optimizada para las bobinas de alta tensión para mejorar el campo eléctrico del transformador. Y se adoptó el cálculo de simulación de impulso de relámpago para el diseño del modelo de bobina, para mejorar sustancialmente la capacidad anti-iluminación del producto.

SOLICITUD

Los transformadores de resina fundida se pueden utilizar en una amplia gama de aplicaciones para sistemas de distribución, producción de energía, rectificación, tracción y para soluciones especiales.

El transformador tipo seco de resina fundida proporcionado por Pearl Electric se utiliza principalmente en:

· SECTOR SERVICIOS

· INFRAESTRUCTURAS

· CENTRO DE DATOS

· INDUSTRIA

INFORMES DE PRUEBAS PRINCIPALES

Todos los productos diseñados y fabricados por Pearl Electric pueden cumplir con todos los elementos de prueba de rutina, de tipo y especiales especificados por las normas IEC, con la única excepción de la prueba de resistencia a cortocircuitos.
