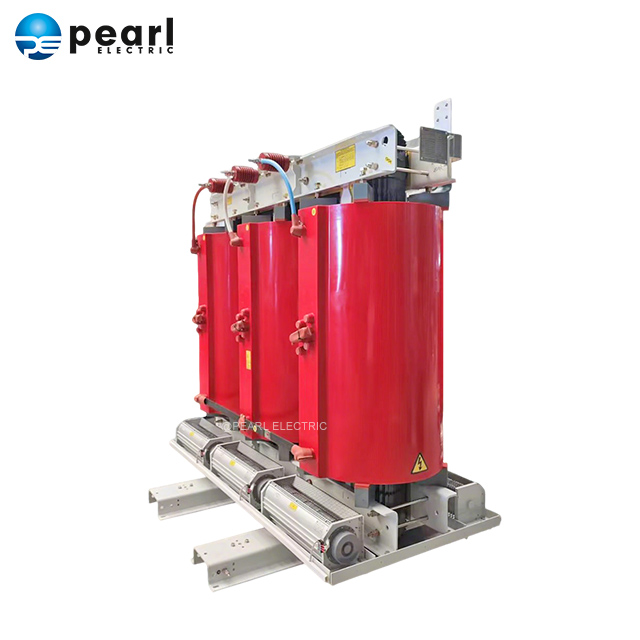

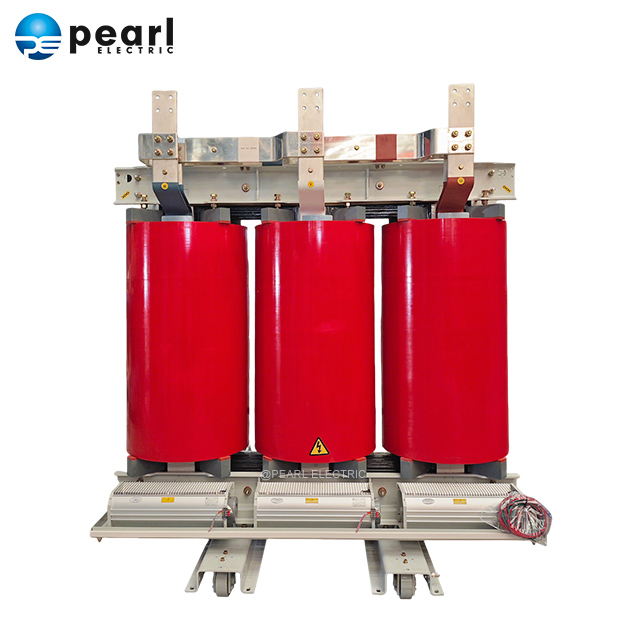

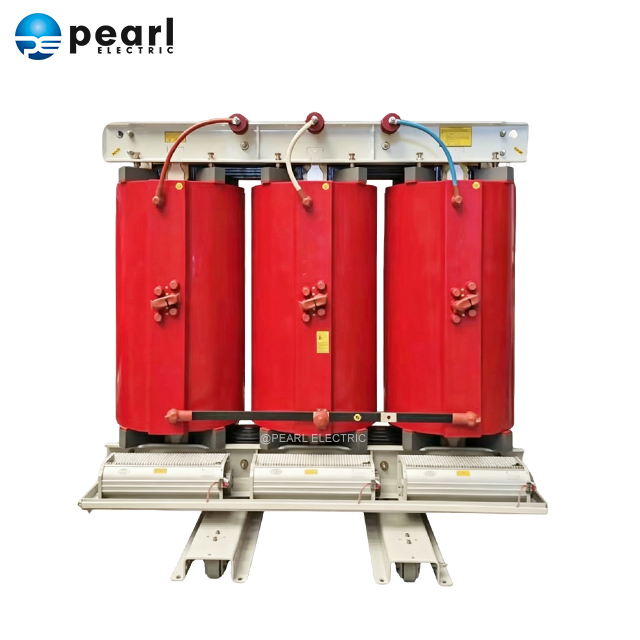

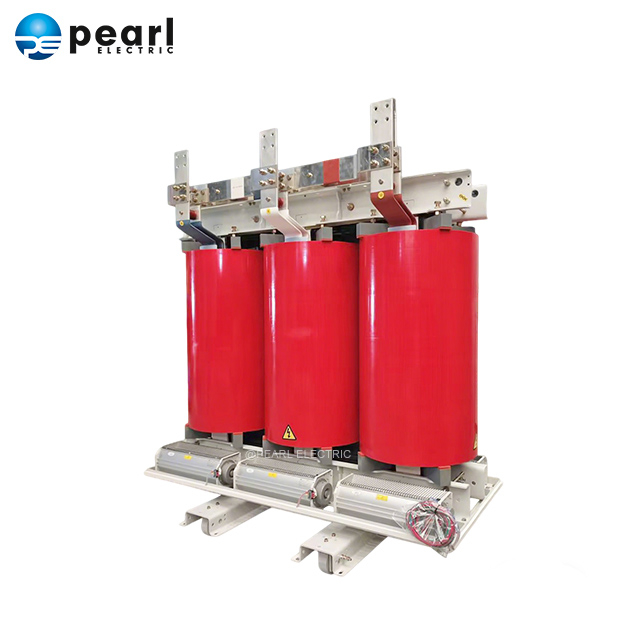

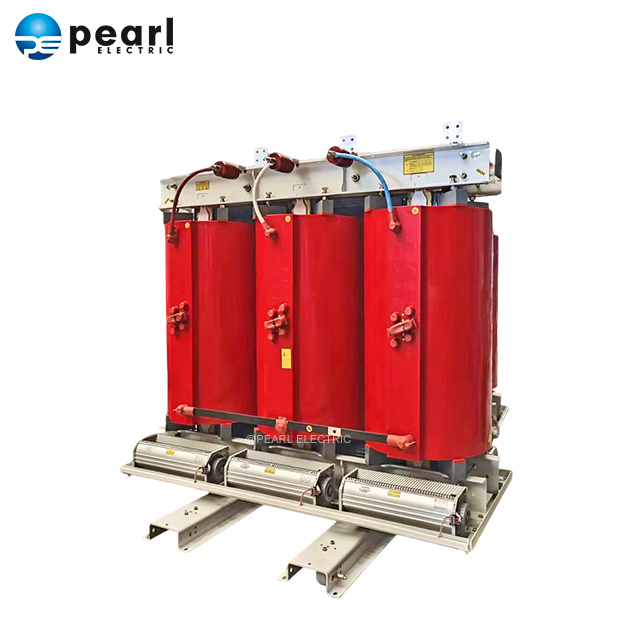

El transformador de tipo seco VPI de Pearl Electric es un transformador de tipo seco ventilado que presenta devanados impregnados de presión de vacío y una construcción robusta enfriada por aire.

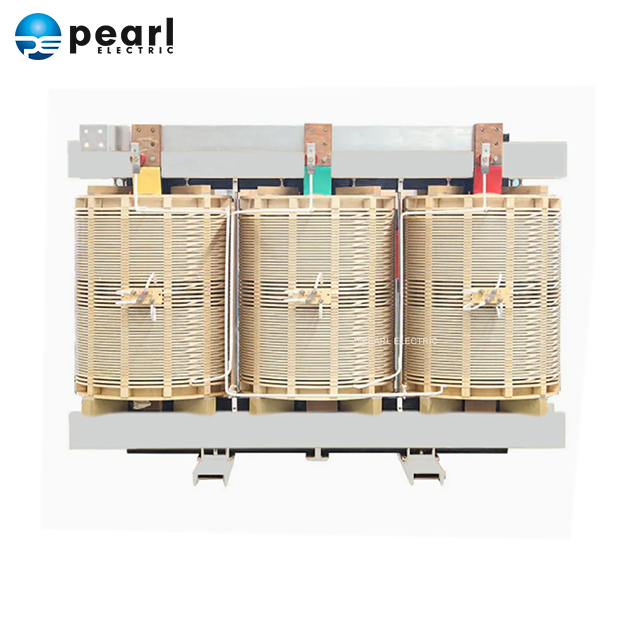

Durante el proceso de fabricación de VPI, los devanados del transformador se colocan bajo vacío para eliminar el aire y la humedad antes de introducir la resina aislante. Luego se aplica una presión controlada para ayudar a que la resina penetre en la estructura de aislamiento del devanado. Después del curado, el devanado impregnado forma un sistema de aislamiento mecánicamente estable y reforzado eléctricamente. Esto crea una capa aislante protectora densa que hace que la unidad sea prácticamente impermeable a la humedad, el polvo, la niebla salina y los contaminantes industriales comunes.
Esta construcción proporciona una alternativa práctica a los transformadores llenos de líquido en aplicaciones donde la contención de aceite, la protección contra incendios o las consideraciones ambientales son importantes.
El transformador puede suministrarse con devanados de aluminio o cobre y diseñarse con refrigeración por aire natural (AN) o refrigeración por aire forzado (AF) según el perfil de carga requerido. El enfriamiento por aire forzado también se puede configurar para aumentar la capacidad disponible del transformador cuando las condiciones del proyecto requieran capacidad térmica adicional.
Junto con un sistema de aislamiento de 220°C, el transformador mantiene un rendimiento estable y confiable independientemente del índice de aumento de temperatura promedio. Con una instalación y mantenimiento adecuados, esta serie ofrece un funcionamiento a largo plazo, sin mantenimiento y altamente confiable.
Para entornos industriales exigentes, Pearl Electric puede proporcionar carcasas, revestimientos, monitoreo de temperatura, blindaje electrostático, reducción de ruido, calentadores y otras opciones de accesorios personalizados.
Rango de parámetros | Valor |
Capacidad nominal | 500kVA – 10.000kVA |
Tensión nominal | 6 kV / 10 kV / 13,8 kV /15 kV / 25 kV / 34,5 kV / 35 kV |
Método de enfriamiento | AN (enfriamiento por aire natural) / AF (enfriamiento por aire forzado) |
Sistema de aislamiento | 220°C (Clase H) |
Aumento de temperatura promedio | 80°C / 115°C / 150°C |
Frecuencia | 50Hz/60Hz |
Fases | Trifásico |
Material sinuoso | Cobre / Aluminio |
Rango de toque | ±2 × 2,5% (Grifos de capacidad total o Personalizados) |
Recinto | Personalizado |
Tecnología avanzada de impregnación por presión al vacío
El proceso VPI utiliza ciclos controlados de vacío y presión para que iResin impregne completamente los devanados y los espacios de aislamiento, eliminando burbujas de aire y huecos. Esto ayuda a crear una estructura de devanado compacta y reforzada mecánicamente con un rendimiento de aislamiento constante.
Sistema de aislamiento de 220 °C.
Se puede seleccionar un sistema de aislamiento de alta temperatura para condiciones de funcionamiento exigentes. Sistema de aislamiento de 220 °C (Clase H) Alta clasificación térmica, adaptable a diversos requisitos de aumento de temperatura promedio (opciones: 80 °C / 115 °C / 150 °C). El sistema de aislamiento está diseñado para proporcionar un margen térmico adecuado y al mismo tiempo respaldar el funcionamiento confiable del transformador bajo cargas continuas y variables.
Bobinados de cobre o aluminio
Los transformadores VPI de Pearl Electric se pueden fabricar con conductores de cobre o aluminio según los requisitos eléctricos, las consideraciones de peso, los objetivos de costos y las especificaciones del cliente.
Construcción sin aceite
El diseño VPI de tipo seco no utiliza aceite aislante mineral convencional. Esto elimina la necesidad de sistemas de contención de aceite y reduce los requisitos de mantenimiento asociados con el aislamiento de líquidos.
Alta capacidad de sobrecarga
La configuración estándar autoenfriada utiliza circulación de aire natural. Se pueden agregar ventiladores de aire forzado cuando se requiere una mayor capacidad de carga o un mejor rendimiento térmico.
Para diseños seleccionados, el enfriamiento por aire forzado puede proporcionar aproximadamente un 33 % de capacidad adicional en comparación con la clasificación de enfriamiento automático, sujeto al diseño del transformador y a los cálculos térmicos.
Resistencia a la humedad y los contaminantes
El sistema de resina VPI ayuda a proteger los devanados de la humedad, el polvo y los contaminantes industriales comunes. Se pueden seleccionar configuraciones adicionales de carcasa y revestimiento para entornos más exigentes.
Alta resistencia mecánica
La estructura de devanado impregnada proporciona estabilidad mecánica mejorada y resistencia a las fuerzas electromagnéticas generadas durante la operación del transformador y eventos de cortocircuito.
Configuración de gabinete flexible
El transformador puede suministrarse con un diseño abierto y ventilado o equipado con una carcasa adecuada para instalación interior o exterior. Se pueden considerar configuraciones tipo NEMA 1 y NEMA 3R según los requisitos del proyecto.
Seguridad contra incendios mejorada
Debido a que los transformadores VPI no contienen aceite mineral convencional, eliminan los riesgos ambientales y de incendio asociados con las fugas de aceite y las instalaciones de transformadores llenos de líquido. Esto los hace atractivos para edificios y otros lugares donde la protección contra incendios es una consideración importante.
Menor mantenimiento de rutina
No se requieren pruebas de aceite, filtración de aceite ni reemplazo de aceite. En cambio, el mantenimiento de rutina puede centrarse en las conexiones eléctricas, los equipos de refrigeración, la ventilación, el estado del aislamiento y la limpieza general.
Adecuado para instalación en interiores
La construcción compacta de tipo seco hace que los transformadores VPI sean adecuados para salas eléctricas, instalaciones industriales, edificios comerciales, centros de datos, infraestructura de transporte y otras subestaciones interiores.
Fuerte rendimiento térmico
El sistema de aislamiento VPI combinado con refrigeración AN o AF proporciona una gestión térmica fiable. Se puede agregar enfriamiento por aire forzado para aplicaciones con mayor carga continua o requisitos de capacidad temporal.
Excelente estabilidad mecánica
La impregnación por presión de vacío ayuda a unir el sistema de aislamiento del devanado y mejorar la integridad mecánica, lo que respalda un rendimiento estable bajo ciclos térmicos, vibraciones y tensiones eléctricas.
Diseño de aplicaciones flexibles
Los transformadores VPI se pueden personalizar para diferentes niveles de voltaje, capacidades nominales, frecuencias, materiales de devanado, sistemas de aislamiento, aumentos de temperatura, tipos de gabinetes, requisitos de sonido y condiciones ambientales.
Adecuado para entornos industriales hostiles
Con configuraciones adecuadas de envolvente, revestimiento, ventilación y aislamiento, los transformadores VPI se pueden adaptar para plantas industriales, instalaciones mineras, sistemas de transporte, instalaciones de energía renovable y otros entornos exigentes.
Certificación UL / CSA / cUL (opcional)
Índice de aumento de temperatura promedio: 80°C / 115°C / 150°C (seleccionable)
Frecuencia de funcionamiento: 50Hz / 60Hz
Sistema de aislamiento de 220 °C.
Bobinados de cobre o aluminio (seleccionables)
Terminales de puesta a tierra estándar ANSI
Barra colectora de cobre para puesta a tierra del núcleo
Gabinete ventilado interior (clasificación NEMA 1 / IP20)
Acabado estándar ANSI 61 (gris claro)
Disposiciones de elevación
Paneles delanteros y traseros extraíbles
Almohadillas de goma antivibración.
Grifos laterales de alta tensión: 2 grifos de capacidad total al 2,5 % (por encima y por debajo del nominal)
Cumple con los estándares NEMA, ANSI e IEEE
escudo electrostático
Calefactor ambiental (anticondensación)
Monitor de temperatura/controlador automático de ventilador
Termostato dedicado para calentador de espacio
Ventiladores de refrigeración por aire forzado (aumenta la capacidad al 133 % AF)
Conexiones de ventilador y circuitos de control precableados
Barra colectora de conexión a tierra de cobre de longitud completa
Registrador de choque mecánico
Gabinete para exteriores (NEMA 3R / IP33; clasificaciones más altas disponibles)
capa final de poliuretano
Mamparas protectoras de aberturas de ventilación.
Paneles de acceso con bisagras
Diseño silencioso (reducción de 3 a 10 dB por debajo de los niveles de sonido estándar)
Gabinete: El gabinete interior estándar presenta una construcción NEMA 1, Tipo C, que admite la instalación mediante elevación, elevación o desplazamiento; Se proporcionan terminales de conexión a tierra estándar ANSI tanto en el lado de alto voltaje como en el de bajo voltaje. La superficie del gabinete se desengrasa, se elimina el óxido y se eliminan las impurezas antes de terminar con pintura gris claro ANSI 61, lo que garantiza una excelente resistencia a la corrosión; Hay disponible un gabinete resistente a la intemperie NEMA 3R como opción para instalaciones en exteriores.
Bobinas: Los devanados de bajo voltaje (por debajo de 2400 V) generalmente utilizan conductores trenzados o estructuras enrolladas en láminas, lo que ofrece ventajas de costos para aplicaciones de menor capacidad; Los devanados de alto voltaje (2400 V y superiores) pueden emplear configuraciones de tipo barril de una sola sección, barril de múltiples secciones o tipo disco. Para unidades con capacidad de hasta 2000 kVA, las bobinas pueden ser circulares, elípticas o rectangulares; Las unidades de más de 2000 kVA generalmente utilizan devanados circulares para garantizar la resistencia mecánica durante eventos de cortocircuito, excepto cuando se aplican restricciones dimensionales específicas.
Núcleo: Construido a partir de laminaciones apiladas de acero al silicio de grano orientado, de alta permeabilidad y baja pérdida, con la densidad de flujo magnético mantenida por debajo del punto de saturación; Las laminaciones se someten a un riguroso desbarbado y se apilan firmemente sin espacios. Una estructura central escalonada en inglete (STEPLAP) está disponible como opción para reducir las pérdidas sin carga y el ruido. Aparte de la barra colectora de cobre de conexión a tierra instalada de fábrica, el núcleo permanece aislado eléctricamente de los componentes externos.
Enfriamiento por aire forzado: las unidades con capacidad nominal de 750 kVA y superiores pueden equiparse con un sistema de enfriamiento por aire forzado, lo que aumenta la capacidad en aproximadamente un 33 % con respecto a las clasificaciones de autoenfriamiento. El control automático de arranque/parada del ventilador se habilita mediante un relé de control de temperatura; El cableado de control y los marcadores de identificación de cables se incluyen como estándar.
Los transformadores de tipo seco VPI son adecuados para aplicaciones donde se requiere una conversión de energía de media tensión confiable junto con un bajo riesgo de incendio, un mantenimiento reducido y una instalación flexible.
Los transformadores VPI pueden proporcionar distribución de energía de media tensión para fábricas, maquinaria, líneas de producción, motores, variadores y sistemas de automatización industrial.
Los centros de datos requieren una infraestructura eléctrica altamente confiable con estrictos requisitos de seguridad contra incendios. Los transformadores VPI se pueden instalar en salas eléctricas interiores e integrarse con sistemas de energía de respaldo, UPS y servicios públicos.
Los centros comerciales, edificios de oficinas, hoteles, hospitales y otras instalaciones comerciales pueden utilizar transformadores VPI para la distribución interior de media tensión.
Los transformadores de tipo seco VPI se pueden utilizar en energía solar fotovoltaica, energía eólica, almacenamiento de energía en baterías y otros proyectos de energía renovable para conversión de voltaje y distribución de energía auxiliar .
Las operaciones mineras a menudo implican polvo, vibraciones, cargas variables y entornos operativos exigentes. Los diseños de transformadores VPI se pueden personalizar con aislamiento, refrigeración, envolvente y protección ambiental adecuados.
Las estaciones de ferrocarril, los sistemas de metro, los túneles y la infraestructura de transporte pueden beneficiarse de la tecnología de transformadores de tipo seco sin aceite, donde la seguridad contra incendios y la distribución confiable de energía son importantes.
Los transformadores VPI se pueden considerar para instalaciones industriales donde las condiciones ambientales, la seguridad contra incendios y la distribución confiable de energía eléctrica requieren una cuidadosa selección del transformador. La instalación en áreas peligrosas debe evaluarse por separado de acuerdo con la clasificación del sitio y los requisitos de equipo correspondientes.
Las plantas de tratamiento de agua y estaciones de bombeo requieren energía eléctrica continua para motores, bombas, sistemas de control y equipos auxiliares. Los transformadores VPI proporcionan una solución de bajo mantenimiento para instalaciones interiores y exteriores protegidas.
Aeropuertos, túneles, instalaciones públicas, universidades, hospitales y otros proyectos de infraestructura pueden utilizar transformadores de tipo seco VPI donde se prefiere la construcción sin aceite y la instalación en interiores.
Pearl Electric ofrece soluciones de transformadores personalizadas para aplicaciones industriales, comerciales, de energía renovable, infraestructura y servicios públicos.
Para transformadores de tipo seco VPI, Pearl Electric puede ayudar a los clientes con:
Diseño eléctrico personalizado
La capacidad del transformador, la relación de voltaje, la frecuencia, la impedancia, el grupo de vectores, el nivel de aislamiento, el aumento de temperatura y el método de enfriamiento se pueden configurar de acuerdo con los requisitos del proyecto.
Configuración mecánica flexible
El gabinete, la disposición de los terminales, la estructura de elevación, la ventilación, la conexión de cables y las dimensiones de instalación se pueden personalizar para diferentes subestaciones y salas eléctricas.
Soporte de proyectos internacionales
Los diseños de transformadores se pueden desarrollar de acuerdo con IEC y otras normas internacionales o locales aplicables, según el mercado de destino y las especificaciones del proyecto.
Soporte de pruebas completo
Se pueden realizar pruebas de rutina y pruebas especiales seleccionadas de acuerdo con las especificaciones técnicas y los estándares aplicables.
OEM y fabricación basada en proyectos
Pearl Electric puede proporcionar soluciones de transformadores para contratistas EPC, distribuidores eléctricos, servicios públicos, empresas industriales, desarrolladores de energía renovable y proyectos de infraestructura.
VPI significa Impregnación por presión al vacío. Un transformador VPI es un transformador de tipo seco cuyos devanados se impregnan con resina aislante mediante procesos controlados de vacío y presión.
Ambas son tecnologías de transformadores de tipo seco, pero sus estructuras de aislamiento de devanados difieren. Los transformadores VPI utilizan impregnación de resina para saturar el aislamiento del devanado, mientras que los transformadores de resina fundida utilizan resina epoxi para encapsular los devanados.
A menudo se selecciona VPI cuando se requiere una construcción de devanado robusta y ventilada y una buena disipación de calor, mientras que los transformadores de resina fundida pueden preferirse para aplicaciones que requieren devanados completamente encapsulados y una mayor protección ambiental.
Sí. Los transformadores VPI pueden fabricarse con devanados de cobre o aluminio. El material conductor apropiado se selecciona según el rendimiento eléctrico, la clasificación actual, el costo del proyecto, el peso y los requisitos del cliente.
Sí. Los transformadores VPI son adecuados para centros de datos donde la instalación en interiores, la seguridad contra incendios, la distribución confiable de energía y el mantenimiento reducido son consideraciones importantes.
Sí. La refrigeración por aire forzado puede aumentar la capacidad disponible de un transformador VPI al mejorar la disipación de calor. Un objetivo de diseño comúnmente utilizado es aproximadamente el 133 % de la clasificación del autoenfriamiento, sujeto al diseño térmico específico del transformador. La documentación VPI publicada por VanTran especifica esta opción para unidades seleccionadas.
