Transformadores de máquinas integradas por inversor fotovoltaico: el 'corazón de alta eficiencia' de los nuevos sistemas de energía

La competitividad central de las máquinas integradas por el inversor fotovoltaico radica en avances en el rendimiento del transformador de paso adelante . Este artículo se centra en cómo Transformer Technology logra una eficiencia de conversión del sistema fotovoltaico que excede el 99.2% a través de la innovación de materiales, la optimización estructural e integración del sistema, proporcionando una guía de diseño técnico para las empresas de transformadores de alto voltaje.

I. Breakthrough de la tecnología del transformador: Evolución de división tradicional a integración profunda

1. Comparación de rendimiento central

2. Análisis de cuatro tecnologías innovadoras

(1) Revolución de núcleo de aleación amorfa

• Valor de eficiencia: pérdida sin carga reducida a 0.15w/kg (verificada en el proyecto del desierto de Sungrow).

• Innovación estructural: diseño de sección transversal elíptica (ruta magnética acortada en un 12%, peso reducido en un 8%).

• Estudio de caso: el proyecto de Arabia Saudita 1GW que usa transformadores amorfos ahorra 4.2gwh de electricidad anualmente.

(2) Arquitectura de conexión directa de alto voltaje de 66kV

• Cambio disruptivo: elimina la tabla de interruptores de voltaje medio de 35 kV, reduciendo el costo del sistema en un 22%.

• Breakthrough: fundición al vacío de resina epoxi (descarga parcial <5pc).

• Producto representativo: Transformador de tipo seco Pearl Electric 66kV.

(3) Diseño mejorado a prueba de triple

(4) Gestión térmica inteligente integrada

• IMCENSADO DE ACEITE: expansión elástica del tanque corrugado (tasa de cambio de volumen ≤0.5% a 60 ° C ΔT).

• Tipo seco: termistor PTC + enlace de ventilador axial (control de aumento de temperatura del punto de acceso <65k).

II. Soluciones de tecnología de transformador basada en escenarios

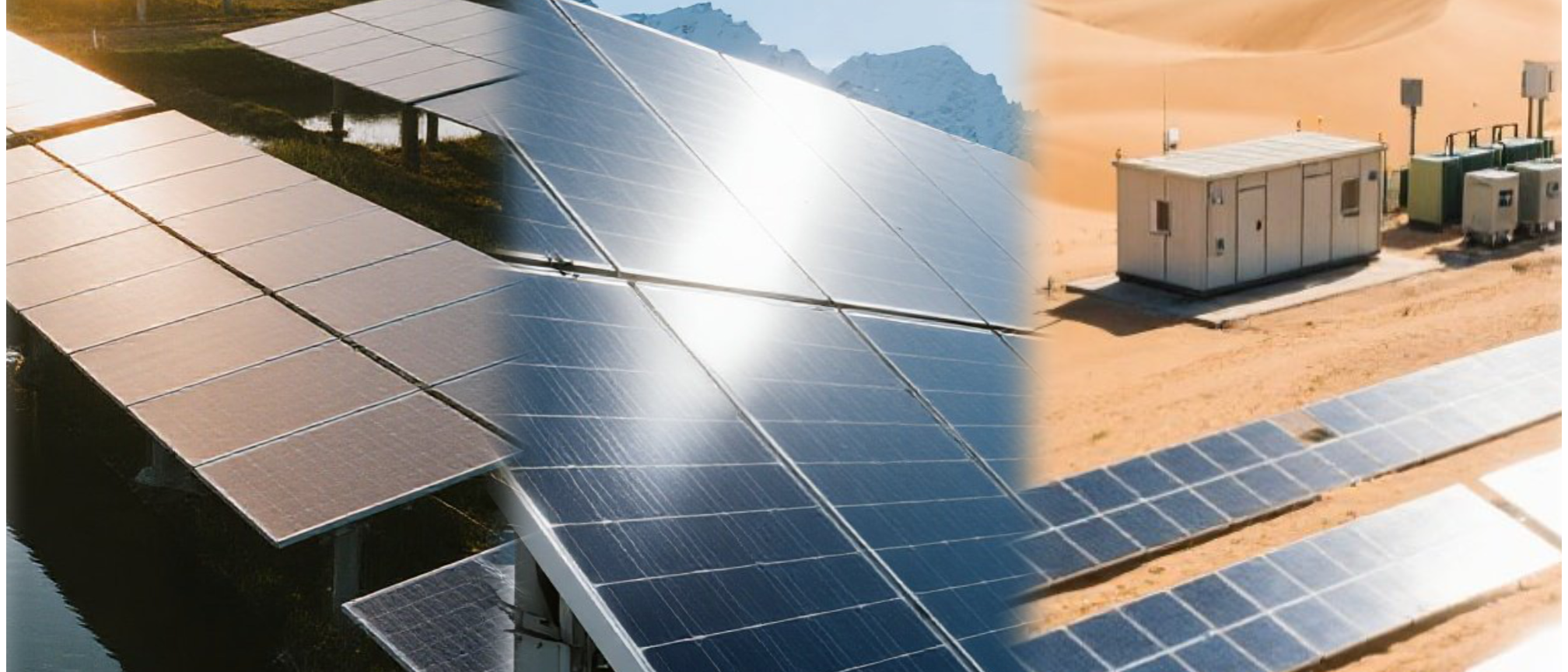

1. Escenario de la planta de energía del desierto (por ejemplo, Proyecto Saudi Al Kahfah)

• Desafíos del núcleo: 50 ° C Alta temperatura + Corrosión de arena/polvo

• Solución del transformador:

• Núcleo de aleación amorfa (pérdida sin carga 0.28w/kg)

• Tanque corrugado de acero inoxidable (grado anticorrosión C5M)

• Aletas de disipación de calor de la sombrilla montado en la parte superior (reduzca la temperatura interna a 15 ° C)

2. Escenario de marco de barro costero

• Tecnología anticorrosión:

• Cubrimiento triple del tanque: imprimación rica en zinc + óxido de hierro micáceo epoxi + capa superior de poliuretano

• Aislamiento compuesto de caucho de silicona para bujes (clase de hidrofobicidad HC1)

• Datos de prueba: prueba de pulverización de sal 3000h, tasa de corrosión <0.5 μm/año

3. Escenario de la región fría severa

• Contramedidas a baja temperatura:

• Aceite de éster sintético (punto de vertido -45 ° C, vs. -22 ° C para aceite mineral)

• El aislamiento de devanado entre giros engrosado por 0.5 mm (resiste el agrietamiento del fragmento de frío)

• Validación operativa: no hay registro de falla durante el inicio en frío a -40 ° C




Iii. Tres rutas de avance para empresas de transformadores de alto voltaje

1. Innovación material para la reducción de costos

2. Optimización estructural para mejorar la eficiencia

• Diseño del circuito magnético: apilamiento escalonado + juntas de múltiples pasos (corriente sin carga ↓ 20%)

• Revolución de enfriamiento: aceite de enfriamiento de nanofluido (conductividad térmica ↑ 60%)

• Diseño compacto: núcleo de herida 3D (huella ↓ 35%)

3. Smart O&M para la adición de valor

• Sensores incorporados:

• Detección de temperatura de fibra óptica (± 0.5 ° C precisión)

• Monitoreo de contenido de humedad en línea (precisión de advertencia 1ppm)

• Modelo gemelo digital: el software Siemens Simaris predice la desviación de la vida útil <3%

IV. Guía de decisión de selección: centrarse en los parámetros del transformador de núcleo

1. Modelo económico de transformador de acero amorfo vs. silicio

• Estudio de caso: la planta de 10MW elige transformador amorfo, diferencia de precio ¥ 800K, ahorros anuales ¥ 320k → Período de recuperación 2.5 años

2. Barreras de certificación clave

Conclusión
La esencia de la competencia en máquinas integradas por inversores PV es una competencia en la tecnología de transformadores . Dominar las tres capacidades centrales de las aleaciones amorfas, la conexión directa de 66kV y la protección del medio ambiente extrema es esencial para tomar el terreno alto en la nueva carrera de energía.
