Los transformadores de alto voltaje sirven como equipo crítico en la transmisión de energía y la producción industrial, con aplicaciones que abarcan energía, fabricación, atención médica y otros sectores vitales. Este artículo explora los roles esenciales de los transformadores de alto voltaje en la sociedad moderna a través de principios técnicos, escenarios de aplicación y estudios de casos de la industria.
Obtenga más información: [¿ Cómo elegir un transformador de alto voltaje? 5 Métricas clave explicadas (Guía práctica 2024) ]
I. Roles centrales en sistemas de energía
Los transformadores de alto voltaje aumentan el voltaje de 10-35 kV generado por las centrales eléctricas a 220 kV o más, reduciendo significativamente la intensidad de corriente en las líneas de transmisión y minimizando la pérdida de energía (en más del 90%). Por ejemplo, en el proyecto de transmisión de potencia oeste de China, los transformadores de voltaje ultra alto (UHV) aumentan el voltaje a 1000kV, lo que permite una transmisión eficiente de más de 3,000 km.

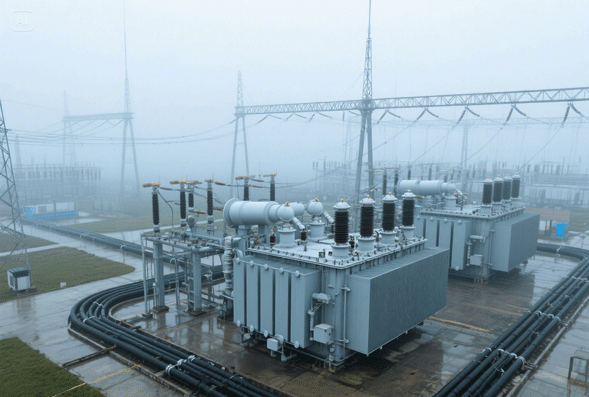

En subestaciones, los transformadores de alto voltaje realizan conversión de voltaje y compensación de potencia reactiva:
Distribución de bajada: Reducción del voltaje de red de transmisión de 220kV a 10kV/35kV para cuadrículas regionales.
Estabilización de voltaje: utilizando los cambiadores de tap (p. Ej., ± 10% de rango de ajuste) para responder dinámicamente a las fluctuaciones de carga y garantizar la estabilidad de la red.
Metalurgy: proporcionar voltaje operativo de 10kV-35kV para hornos de arco eléctrico y hornos de inducción para admitir una fundición de acero de alta energía.
Plantas químicas: alimentación de electrolizeros y grandes compresores, como transformadores dedicados de 6-10kV para la producción de cloro-alcali.
Fabricación de semiconductores: las máquinas de grabado de obleas requieren potencia de alto voltaje armónico ultra bajo (p. Ej., Clase de 40kV), con transformadores que cumplen con los estrictos estándares THD <1%.
Corte láser: los láseres de CO₂ dependen de transformadores de alto voltaje de 20-50 kV para generar plasma, donde la precisión impacta directamente en la calidad de corte.

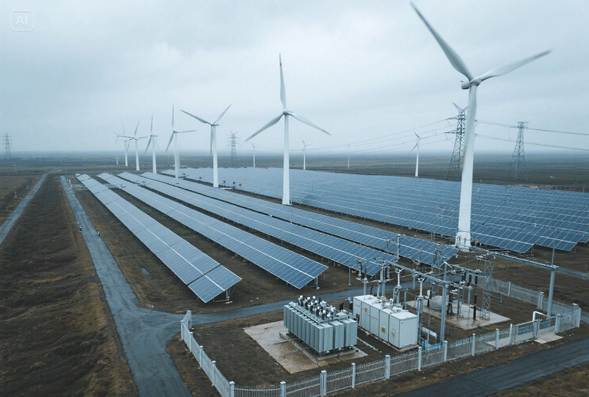

Granjas solares: invertir la salida de DC de 0.8-1.5kV de matrices fotovoltaicas a 35 kV de CA, luego aumentar hasta 132 kV de voltaje de la red (por ejemplo, proyecto solar de 2GW de Ningxia).
Viento offshore: las subestaciones en alta mar de 66 kV utilizan transformadores de tipo seco de resina fundida para la resistencia a la niebla de sal y el funcionamiento sin mantenimiento.
Almacenamiento de la batería: los transformadores de alto voltaje habilitan la conversión bidireccional de CC/CA para la regulación de frecuencia de la cuadrícula (por ejemplo, transformadores de 2.5MVA de Tesla Megapack).
Obtenga más información: [ Tipo seco vs. Transformadores inmersos en aceite: una guía de comparación completa (edición 2025) ]
Diagnóstico de imágenes: las máquinas de rayos X y CT requieren alimentación de 80-150kV , con transformadores que cumplen con los estándares médicos IEC 60601 para aislamiento y EMC.
Dispositivos de terapia: los aceleradores lineales para la radioterapia utilizan transformadores de alto voltaje de pulso (respuesta de nanosegundos) con <0.1% de tolerancia al error.
Aceleradores de partículas: CERN emplea transformadores resonantes de 400 kV para crear campos de aceleración para vigas de partículas.
Prueba de alto voltaje: las pruebas de material de aislamiento requieren transformadores de prueba de frecuencia de potencia de 1000 kV para simular condiciones extremas.
Monitoreo de condición: DGA integrado (análisis de gas disuelto) y sensores de temperatura de fibra óptica para mantenimiento predictivo (por ejemplo, solución TXpert ™ de ABB).
Gemelos digitales: modelado 3D para predecir la vida útil del transformador, reduciendo los costos de O&M en un 30%+.
Materiales ecológicos: los aceites de éster biodegradables reemplazan el aceite mineral (punto de fuego elevado a 300 ° C).
Diseños de alta eficiencia: los transformadores de núcleo amorfo reducen la pérdida de carga sin carga en un 70%, ideal para cargas intermitentes como las granjas solares.
Conclusión:
Los transformadores de alto voltaje se han expandido de la transmisión de energía tradicional a campos de vanguardia como la fabricación inteligente y las energías renovables. Sus avances tecnológicos impulsan el progreso industrial. Las empresas pueden optar por soluciones personalizadas (por ejemplo, diseños de alta temperatura o a prueba de explosiones) mientras adoptan tendencias inteligentes y ecológicas para maximizar el ROI.
