Como los componentes centrales de los sistemas de energía, los transformadores de paso de generador (GSU) y los transformadores de distribución (DTS) difieren fundamentalmente en la función, el diseño y la operación. Esta comparación basada en datos permite a los ingenieros y equipos de adquisición a tomar decisiones informadas.
I. Diferencias funcionales centrales
Parámetro | Transformador de paso hacia el generador (GSU) | Transformador de distribución (DT) |
Función principal | Pase el voltaje del generador (por ejemplo, 15kV → 400kV) | Pase el voltaje de la cuadrícula (por ejemplo, 33kV → 400V) |
Punto de instalación | Entre la cuadrícula del generador y la transmisión | Entre líneas de distribución y usuarios finales |
Perfil de carga | Carga completa casi constante (> 90% de capacidad) | Altamente variable (30-80% de capacidad) |
II. Diseño y construcción
1. Aislamiento y enfriamiento
GSU :
Enfriamiento de aceite forzado (OFAF/OFWF) con sellado N₂
BIL: ≥900kV (clase de 500kV)
Relés de sobretensiones de presión de 35 kPa
DTS :
Enfriamiento de aceite de Onan (≤10mVa) o resina fundida (tipo seco)
BIL: 150-750KV
Válvulas de alivio de presión básica
2. Especificaciones eléctricas
Métrico | GSU | Dt |
Impedancia (%) | 12-18% (limitador de corriente de falla) | 4-6% (enfoque de estabilidad de voltaje) |
Eficiencia | > 99.7% (carga completa) | 98-99.5% (carga parcial optimizada) |
Capacidad de sobrecarga | 110% continuo | 150% a corto plazo (2 horas) |
Iii. Requisitos operativos
1. Características críticas de GSU
Resisten 5-15% THD de los excitadores de tiristores
Agua reforzada contra fuerzas axiales de cortocircuito
Caso: China Three Gorges Dam GSU (840MVA, 550kV) con ± 15% OLTC
2. Diseños especializados DT
Capacidad de carga cíclica (p. Ej., 30% → 100% swing diario)
Temperatura del punto caliente ≤120 ° C (frente a las 140 ° C de GSU)
Caso: Shenzhen, Guangdong Metro DT (2.5MVA, DYN11) logra un 99.3% de eficiencia a 50% de carga
IV. Aplicaciones clave
1. Escenarios dominantes de GSU
Plantas térmicas/nuclear: 800mVA+ unidades (por ejemplo, 'Hualong One's ' 1200mva GSU)
Estaciones hidroeléctricas: diseños de núcleo vertical
Parques eólicos en alta mar: unidades resistentes a la corrosión de 66/220kV
2. Instalaciones primarias de DT
Redes urbanas: unidades de 100kVA montadas en postes (por ejemplo, Beijing, China Power Grid)
Parques industriales: transformadores de resina de reparto de 10 mVa para fabricantes

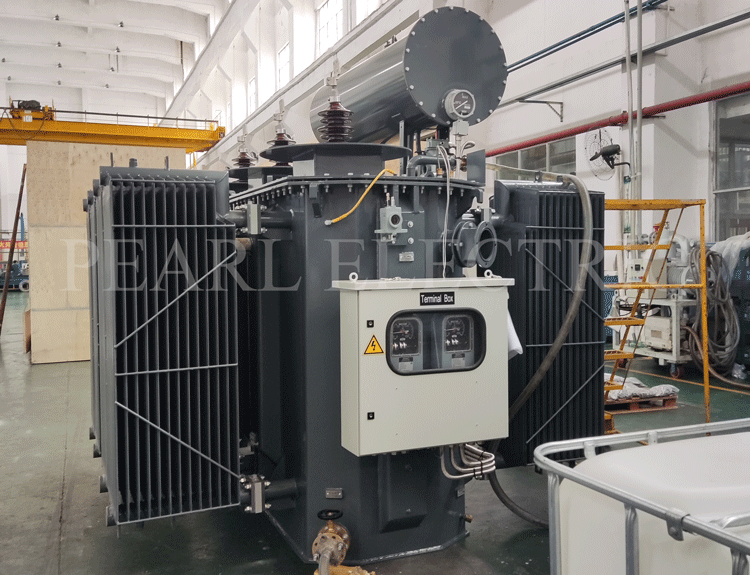

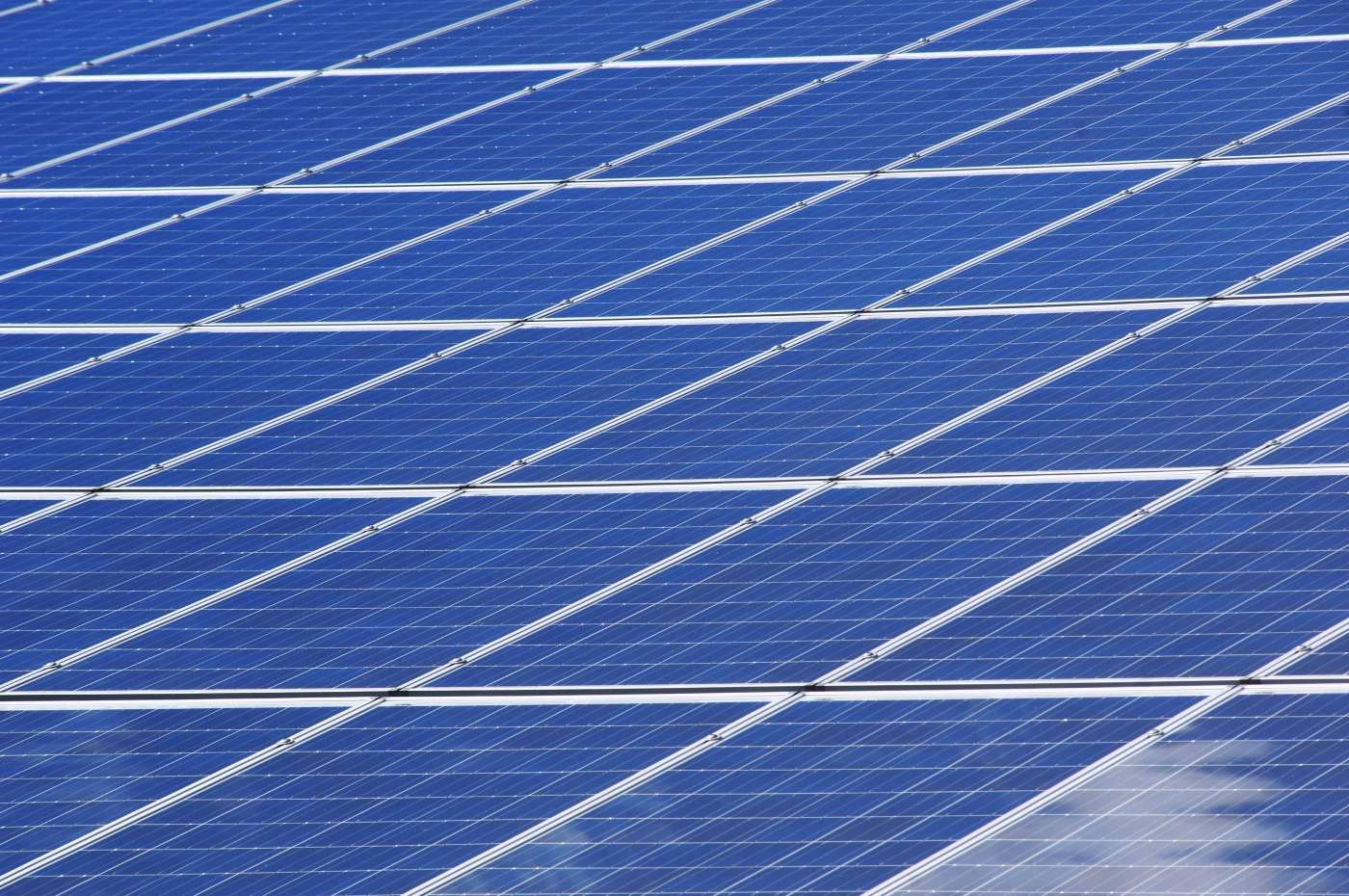

Granjas solares: unidades montado en la almohadilla antirrobo de 33/0.8kV
V. Análisis de costo y vida útil
Factor | GSU | Dt |
Costo por KVA | $ 80,000-150,000 (clase de 500kv) | $ 20,000-50,000 (clase de 11kv) |
Vida de diseño | Más de 40 años | 25-30 años |
Mantenimiento anual | 3-5% de CAPEX | 1-2% de CAPEX |
Impacto de falla | Colapso de la cuadrícula (~ $ 1M/hora de hora) | Interrupción local (horas) |
VI. Pautas de selección
1. Cuándo elegir GSUS
Relación de voltaje> 1:10 (por ejemplo, 15kV/400kV)
Corriente de falla> 40ka
Requiere OLTC con> ± 10% de rango
2. Casos de prioridad DT
Varianza de carga diaria> 50%
Sitios con restricciones de espacio (por ejemplo, subestaciones subterráneas)
Restricciones de ruido <65DB (a)
Vii. Innovaciones de la industria
Smart GSU : monitoreo de DGA de fibra óptica (por ejemplo, ABB TXpert ™)
Eco-DTS : núcleos amorfos que reducen las pérdidas sin carga en un 70%
GSUS de viento híbrido : unidades de tracción directa de 66 kV que eliminan los niveles de subestación
Conclusión:
GSUS sirve como anclajes de estabilidad de la cuadrícula para condiciones extremas, mientras que los DT actúan como unidades de entrega de potencia adaptativa para las cargas fluctuantes. Comprender estas diferencias evita errores de especificación costosos.
