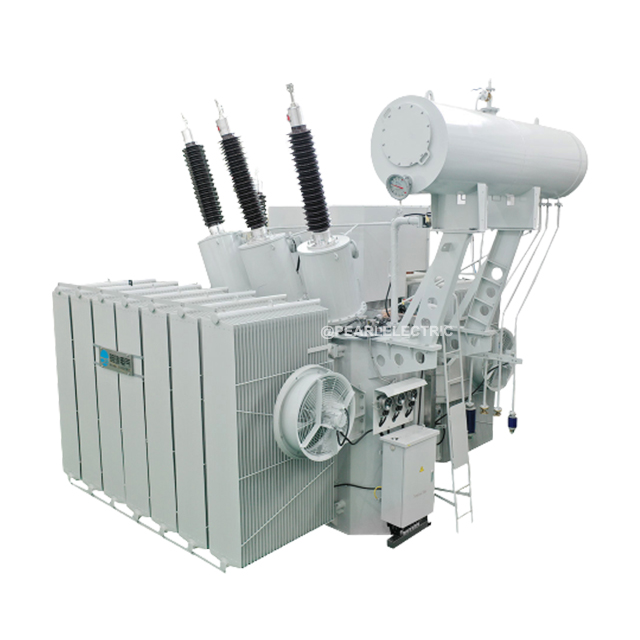

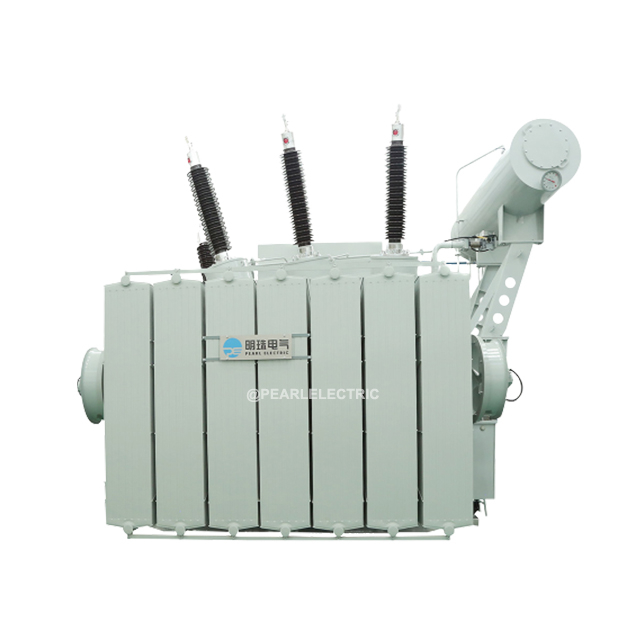

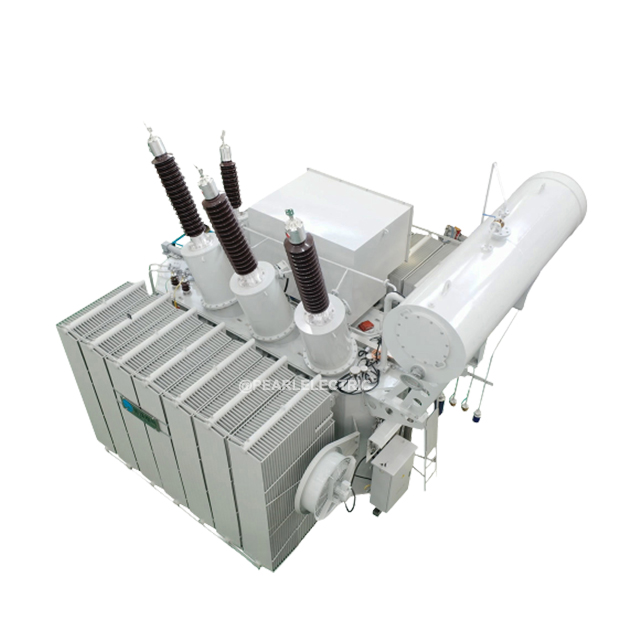

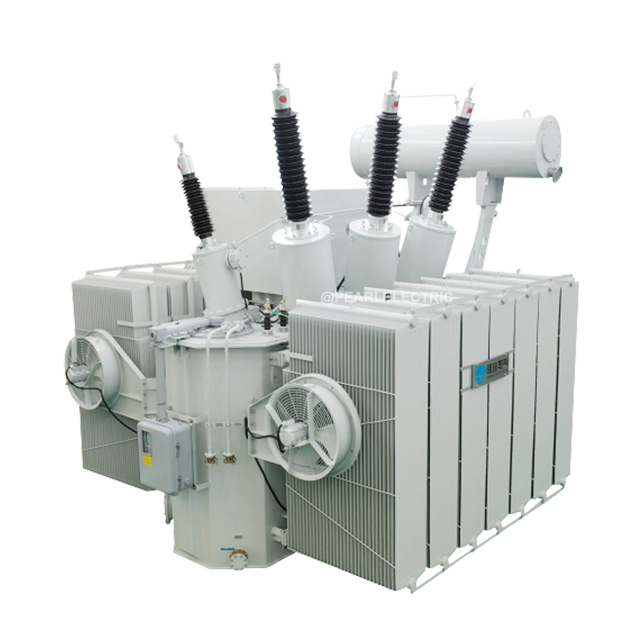

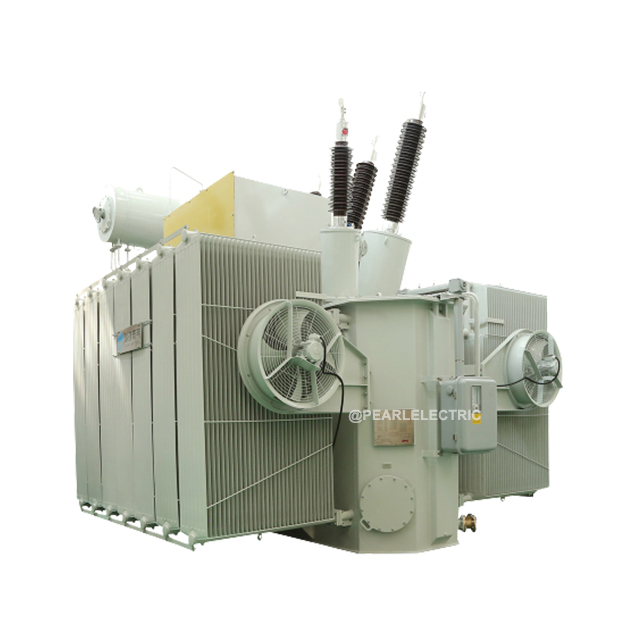

40MVA 132kV/11kV Transformador de potencia elevador para energía renovable solar/parque eólico

A medida que la integración de las energías renovables continúa expandiéndose, los sistemas de red requieren una mayor resiliencia para manejar la producción de energía fluctuante y las condiciones de carga dinámicas. El transformador de potencia elevador sumergido en aceite de  doble devanado de 40 MVA 132 kV/11 kV de Pearl Electric está diseñado específicamente para plantas fotovoltaicas solares y parques eólicos a gran escala, aumentando de manera eficiente la energía generada para una conexión confiable a la red. Con un núcleo de bajas pérdidas, un diseño de devanado optimizado, un rendimiento de enfriamiento robusto y una fuerte capacidad de resistencia a cortocircuitos, garantiza una alta eficiencia, estabilidad de la red y confiabilidad operativa a largo plazo. Este transformador, que sirve como vínculo crítico entre la generación de energía renovable y la red de transmisión y como salvaguarda para el suministro seguro de energía, proporciona una solución confiable para la infraestructura moderna de energía renovable.

Parámetros del producto

Características del transformador de potencia elevador de 40MVA 132kV/11kV

• Optimizado para cargas variables: Diseñado con láminas de acero al silicio de grano orientado en frío (CRGO) de alta permeabilidad y baja pérdida (diseño de junta de inglete escalonada), minimizando tanto las pérdidas sin carga como el nivel de ruido operativo (<65 dB).

• Sistema de enfriamiento robusto: Equipado con modos de enfriamiento avanzados ONAN (Oil Natural Air Natural) y ONAF (Oil Natural Air Forced) para manejar temperaturas ambientales extremas en regiones solares/eólicas remotas.

• Alta integridad del aislamiento: utiliza materiales aislantes de primera calidad (como el papel DuPont® Nomex®) con un nivel de aislamiento básico (BIL) de LI 650 kV / CA 275 kV en el lado de alto voltaje, lo que garantiza estabilidad dieléctrica a largo plazo.

• Integración con Smart Grid: Totalmente compatible con el protocolo de comunicación IEC 61850 . Admite sensores inteligentes opcionales para análisis de gases disueltos (DGA) en línea, seguimiento de la temperatura del devanado de fibra óptica y monitoreo de descargas parciales (PD).

• Protección contra entornos severos: Cubierto con un recubrimiento anticorrosión estándar C5-M (muy alto marino/industrial) según ISO 12944, que previene la oxidación causada por la niebla salina, las tormentas de arena y los rayos UV elevados.

Ventajas del transformador de potencia elevador de 40MVA 132kV/11kV

• Retorno de la inversión excepcional gracias al diseño de bajas pérdidas: los parques solares y eólicos no generan electricidad las 24 horas del día, los 7 días de la semana. Nuestro transformador presenta una pérdida sin carga ultrabaja, lo que reduce significativamente el costo de 'absorción de energía inversa' de la red durante las horas sin generación (por ejemplo, por la noche para energía solar), lo que aumenta el retorno de la inversión general del proyecto.

• Resistencia superior a armónicos y cortocircuitos: los inversores renovables introducen corrientes armónicas que tensionan el aislamiento. Nuestro transformador utiliza devanados de cobre de alta resistencia mecánica bajo preprensado hidráulico, lo que evita la deformación dinámica causada por cortocircuitos severos de la red o resonancia armónica.

• Opción de fluido de éster ecológico: para ecosistemas sensibles, ofrecemos fluidos de éster naturales o sintéticos biodegradables. Esto reduce la responsabilidad medioambiental en caso de fugas y mejora la clasificación de seguridad contra incendios cerca de activos eólicos/solares de alto valor.

• Vida útil extendida: mediante la supresión del envejecimiento térmico y las rigurosas pruebas de aceptación en fábrica (FAT), incluidas las pruebas de impulso de rayo de secuencia completa, garantizamos bajos gastos generales de mantenimiento y un funcionamiento sin complicaciones durante un ciclo de vida de tres décadas.

Aplicación del transformador de potencia elevador de 40MVA 132kV/11kV

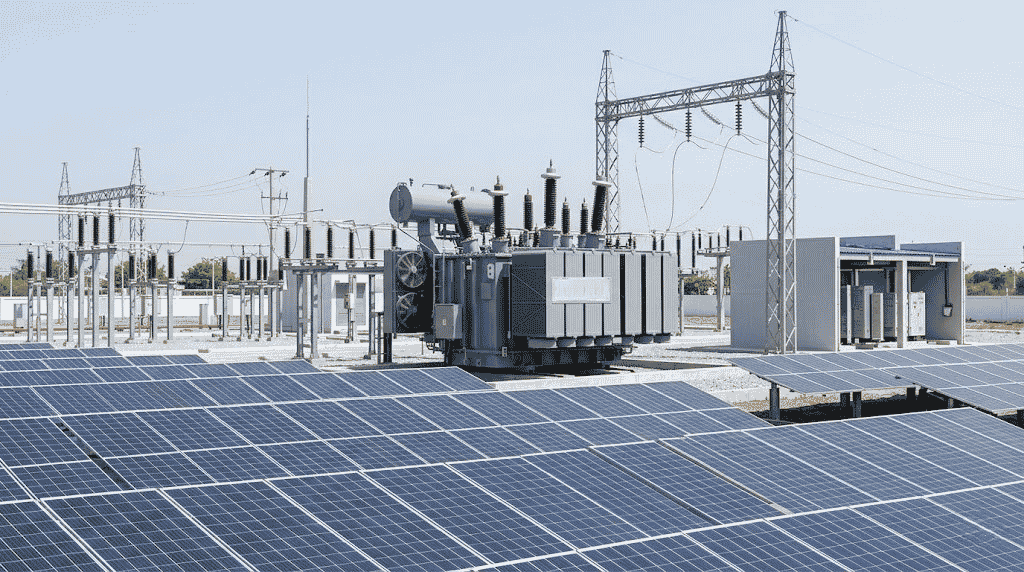

• Centros solares fotovoltaicos a escala de servicios públicos: Sirve como la unidad elevadora principal para recolectar electricidad de voltaje medio de 11 kV de múltiples estaciones de inversores solares y elevarla a 132 kV para transmisión regional de larga distancia.

• Interconexión de energía eólica terrestre y marina: diseñada a medida para resistir las subidas y bajadas repentinas de energía inherentes a los grupos de turbinas eólicas, manteniendo la estabilidad del voltaje de los terminales.

• Integración de sistemas de almacenamiento de energía en baterías (BESS): Perfectamente optimizada para requisitos de flujo de energía bidireccional durante ciclos intensos de carga y descarga en instalaciones de almacenamiento a escala de red de varios megavatios.

Preguntas frecuentes

P1: ¿Este transformador de 40 MVA cumple con los estándares internacionales de cumplimiento de redes?

• R: Sí. Nuestros transformadores de 40MVA 132kV están completamente diseñados, fabricados y probados en estricta conformidad con las normas IEC 60076 (Europa/Internacional) e IEEE C57.12.00 (América). Proporcionamos informes completos de pruebas de tipo de laboratorios externos acreditados.

P2: ¿Cómo se elige entre OLTC (cambiador de tomas bajo carga) y NLTC (cambiador de tomas sin carga) para granjas renovables?

• R: Para parques solares y eólicos, recomendamos encarecidamente un OLTC (±8X1,25% o ±10X1,25%) . Debido a que la producción renovable fluctúa violentamente, un OLTC permite que el transformador ajuste la relación de voltaje automáticamente bajo carga, manteniendo estable el voltaje de conexión a la red sin interrumpir la generación de energía.

P3: ¿Puede este transformador funcionar de manera confiable en ambientes desérticos con altas temperaturas ambientales?

• R: Absolutamente. Para aplicaciones fotovoltaicas en el desierto, mejoramos el diseño de enfriamiento a ONAF con un límite de aumento de temperatura superior del aceite mejorado. El tanque también está equipado con cajas de terminales IP55/IP65 para evitar la entrada de arena y polvo.

P4: ¿Cuál es el plazo de entrega y el método de envío estándar para un transformador de 40 MVA y 132 kV?

• R: El plazo típico de producción y prueba es de 16 a 20 semanas desde la aprobación del dibujo. Debido a su tamaño y peso, el cuerpo principal del transformador se envía sin aceite (lleno de nitrógeno seco) a través de buques de carga pesada o contenedores planos especializados, y los radiadores y el aceite se envían por separado.
