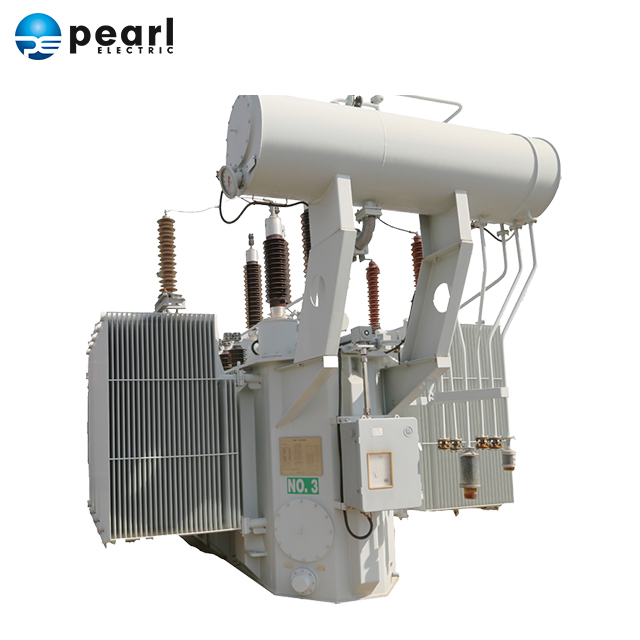

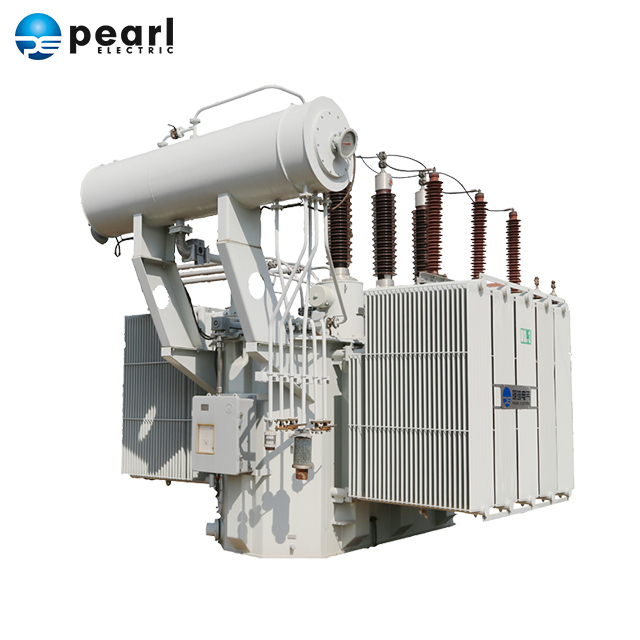

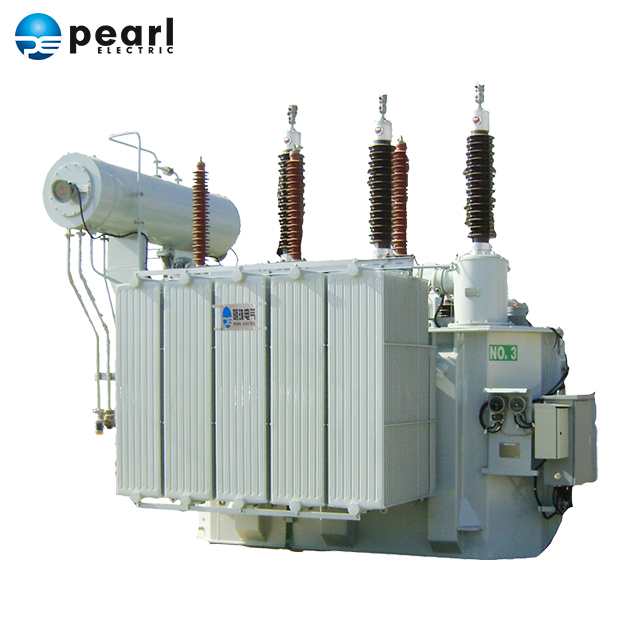

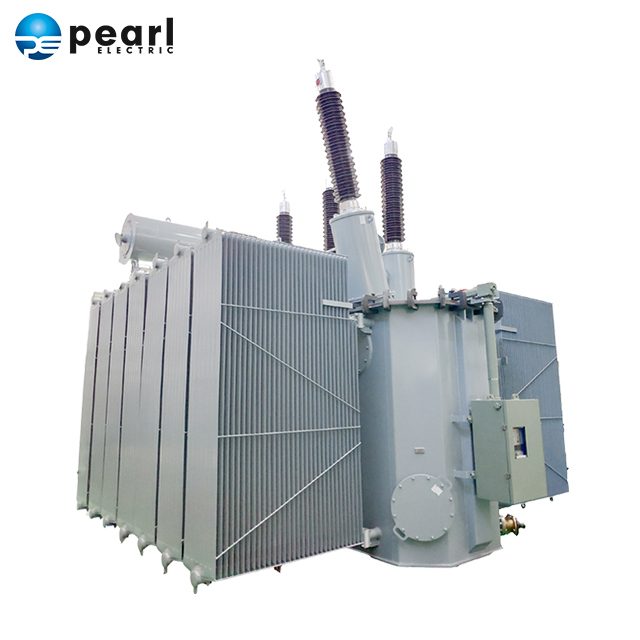

TRANSFORMADOR DE POTENCIA DE TRES BOBINAS 66KV 69KV 110KV 220KV

CARACTERÍSTICAS DEL TRANSFORMADOR

• Mayor capacidad de resistencia a cortocircuitos

• Alto nivel de aislamiento

• Ciclo de vida más largo

• Baja pérdida Bajo nivel de ruido

• Selección razonable de accesorios

• Excelente control de refrigeración

• Diseño a prueba de fugas de aceite

DISEÑO DEL TRANSFORMADOR T

• Diseño avanzado

• Software de diseño tridimensional estándar de última generación para producir documentación de ingeniería correcta y completa.

• Cálculo del campo de tensión eléctrica

• Base de transformador diseñada para las peores condiciones de cortocircuito.

• Tanques soldados para minimizar las oportunidades de fugas.

• Juntas de goma de alta calidad en ranuras.

CÁLCULO DEL NETISMO DE E LECTRONMAG

Calcular la resistencia del aislamiento basándose en una consideración exhaustiva del gradiente de tensión de impulso y el tiempo de acción.

Minimizar la tensión mecánica mediante la precisión del campo magnético de la bobina utilizando el método del espejo analítico y calculando el equilibrio de amperios entre las bobinas según cada devanado del disco.

Calcule la intensidad de onda y de campo del campo eléctrico para garantizar una resistencia suficiente del aislamiento principal y del aislamiento vertical bajo tensión que actúa.

Calcule el aumento de temperatura del núcleo y la bobina mediante un programa de computadora.

La precisión del cálculo del núcleo es para cada paso y la precisión del cálculo del devanado es para cada devanado del disco.

FICHA TÉCNICA PARA TRANSFORMADOR DE POTENCIA DE TRES BOBINOS

DIBUJO ESQUEMA DEL TRANSFORMADOR DE POTENCIA DE TRES BOBINOS

1- Conservador

2- Buje MT

3- Buje HV

4- Buje neutro de alta tensión

5- Cuerpo del transformador

6- Radiador

7- Cambiador de tomas en carga

8- Cambiador de tomas MT

9- Buje BT
