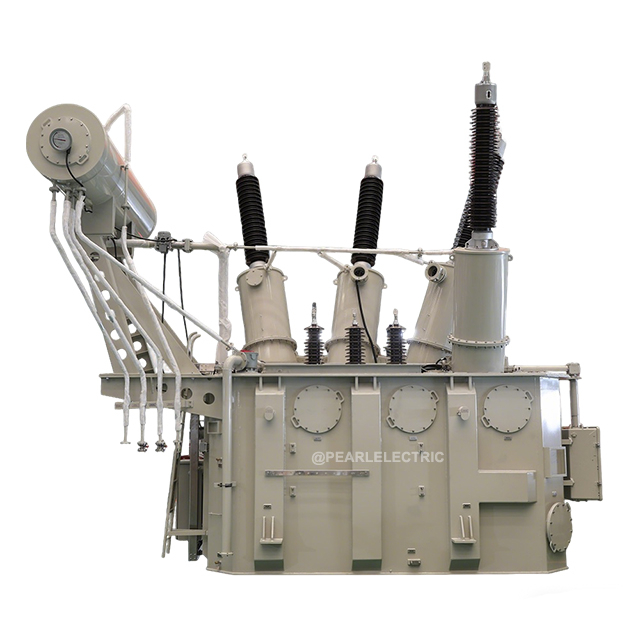

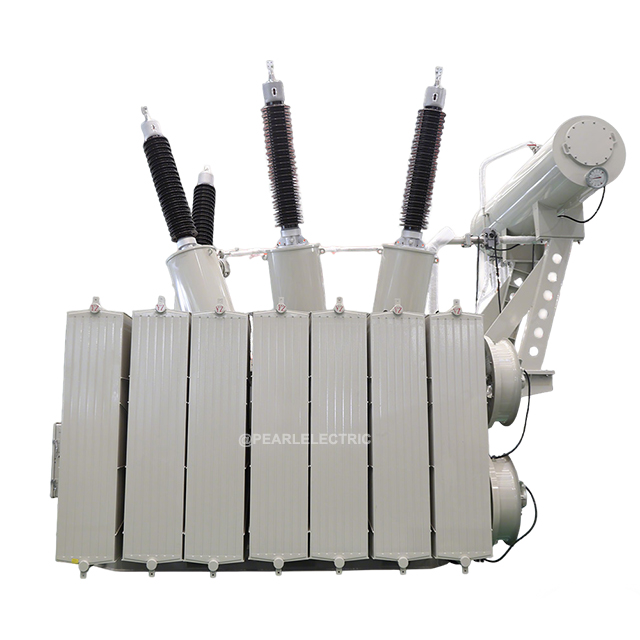

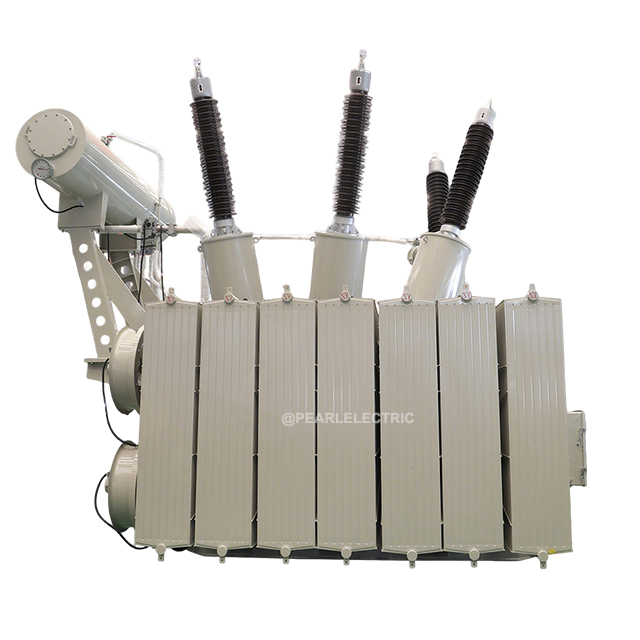

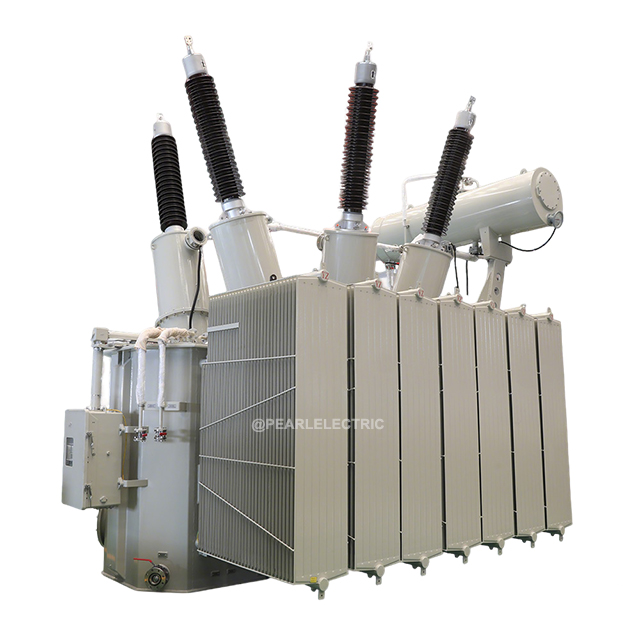

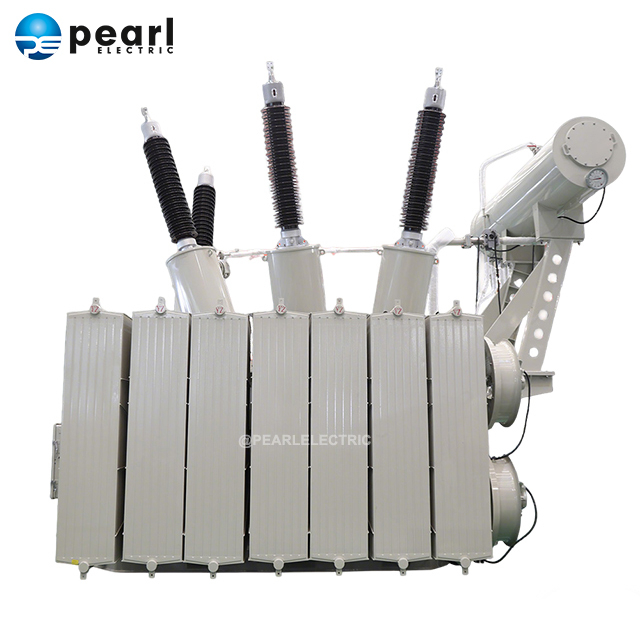

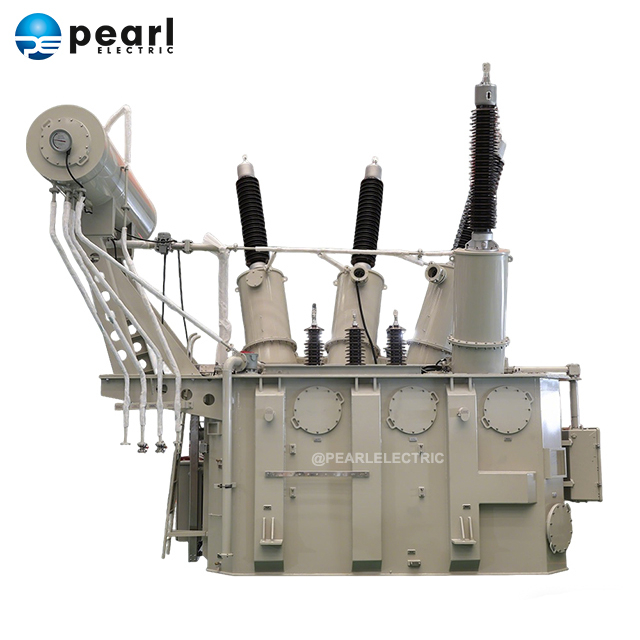

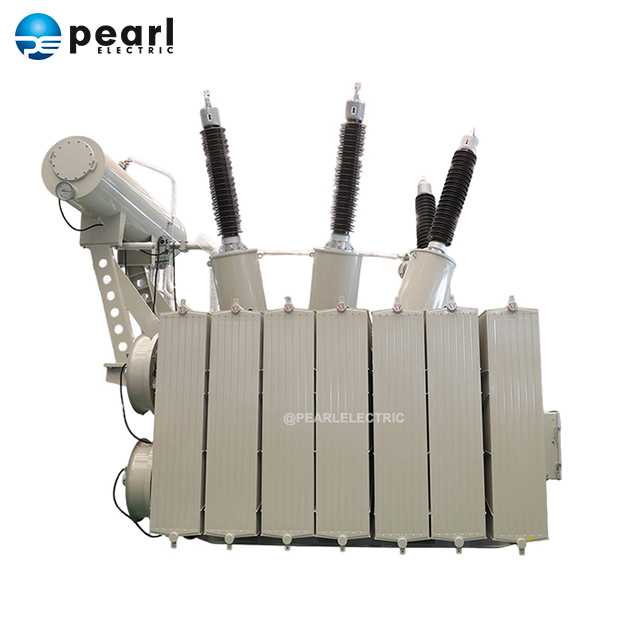

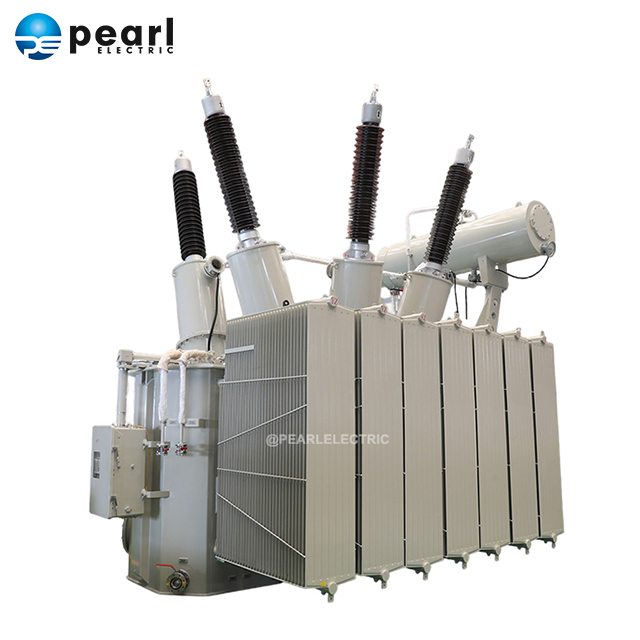

Transformador de tracción sumergido en aceite para redes ferroviarias electrificadas y de tránsito ferroviario

Los transformadores de tracción sumergidos en aceite de alto rendimiento de Pearl Electric están diseñados específicamente para sistemas de electrificación ferroviaria, redes de metro, ferrocarriles de alta velocidad y subestaciones de tránsito ferroviario urbano. Diseñados para proporcionar energía estable y continua a las cargas de tracción, estos transformadores mantienen una confiabilidad excepcional incluso en condiciones de frecuentes fluctuaciones de carga, sobrecargas y alto contenido de armónicos. Utilizando tecnología avanzada de enfriamiento ONAN/ONAF (con aceite vegetal o mineral) y devanados de cobre libre de oxígeno de alta pureza, los productos cumplen con los estándares internacionales para transformadores de energía y ferroviarios; Presentan una capacidad superior de resistencia a cortocircuitos y pérdidas operativas extremadamente bajas, lo que garantiza un suministro de energía continuo y seguro para redes vitales de tránsito ferroviario.

Esta serie de transformadores de tracción ofrece especificaciones de voltaje y capacidad personalizables para cumplir con los requisitos del proyecto y es adecuada para subestaciones de tracción monofásicas y trifásicas. Construidos con núcleos de acero al silicio de grano orientado de alta calidad, devanados de cobre de alta conductividad y tecnologías avanzadas de enfriamiento de aceite (ONAN/ONAF/OFAF), los transformadores se caracterizan por bajas pérdidas, excelente capacidad de resistencia a cortocircuitos y una larga vida útil.

Parámetros del producto

Características del transformador de tracción sumergido en aceite

Optimizado para sistemas de tracción ferroviaria: diseñado específicamente para proyectos de electrificación ferroviaria, proporcionando transformación de voltaje estable para redes ferroviarias de metro, interurbanas, de carga y de alta velocidad.

Alta capacidad de resistencia a cortocircuitos: Los devanados cuentan con una estructura de sujeción radial y axial integrada, soportada por tablero prensado de alta densidad y madera laminada, lo que garantiza una estabilidad mecánica excepcional para resistir los frecuentes y repentinos cortocircuitos comunes en las operaciones ferroviarias.

Alta capacidad de sobrecarga: Diseñado para manejar las características de carga fluctuantes de los sistemas de tracción (como el arranque de trenes y la subida de colinas), el diseño cumple con los estándares IEC para capacidades de sobrecarga frecuente (p. ej., sobrecarga de 1,5 veces durante 15 a 30 minutos, sobrecarga de 2 veces durante 2 minutos) sin comprometer la vida útil esperada del transformador.

Bajas pérdidas y alta eficiencia energética: utiliza láminas de acero al silicio de alta calidad y alta permeabilidad y una estructura de apilamiento de núcleo escalonado y completamente en inglete para reducir significativamente las pérdidas y la corriente sin carga, al mismo tiempo que reduce el ruido de funcionamiento.

Tolerancia y optimización de armónicos: los devanados y las estructuras de aislamiento están específicamente reforzados para resistir armónicos de alto orden (como los armónicos 3.°, 5.° y 7.°) generados por locomotoras de tracción electrónica de potencia, evitando el sobrecalentamiento localizado y el envejecimiento del aislamiento causado por interferencias armónicas.

Diseño completamente sellado y de larga duración: Cuenta con un conservador de aceite tipo diafragma o un tanque corrugado completamente sellado, que aísla completamente el aceite del transformador de la atmósfera; esto previene eficazmente la entrada de humedad y oxígeno, retarda el envejecimiento del aceite y extiende los intervalos de mantenimiento.

Opciones ecológicas y de seguridad: Disponibles en modelos llenos de aceite vegetal ecológico (FR3). El aceite vegetal ofrece un alto punto de inflamación (>360°C) y propiedades autoextinguibles, lo que mejora significativamente la seguridad contra incendios en subestaciones de ferrocarriles subterráneos y áreas densamente pobladas.

Ventajas del transformador de tracción sumergido en aceite

Garantizar operaciones ferroviarias ininterrumpidas: Diseñada para una confiabilidad industrial excepcional, la unidad minimiza el riesgo de interrupciones en el servicio de trenes causadas por fallas repentinas de la red, garantizando así una capacidad de transporte ferroviario eficiente y puntual.

Costo de ciclo de vida ultrabajo (LCC): gracias a diseños que reducen las pérdidas y extienden los intervalos de mantenimiento, los costos totales de operación y mantenimiento del equipo son significativamente más bajos que los de los transformadores estándar.

Adaptabilidad a todo entorno: el gabinete cuenta con un revestimiento anticorrosión de alta resistencia (como pintura epóxica rica en zinc con alto contenido de sólidos) o está construido de acero inoxidable, resistiendo eficazmente la corrosión de la niebla salina costera, la contaminación industrial intensa y los entornos específicos cargados de polvo que se encuentran a lo largo de las líneas ferroviarias.

Escalabilidad inteligente: la unidad admite la integración de sensores inteligentes modernos, incluido el monitoreo de temperatura por fibra óptica, el análisis de gases disueltos (DGA) en línea y los sistemas de monitoreo de vibraciones y descargas parciales, lo que facilita las operaciones digitales y el mantenimiento predictivo de redes ferroviarias inteligentes.

Aplicaciones del transformador de tracción sumergido en aceite

Subestaciones de tracción de ferrocarriles de alta velocidad (HSR): Proporcionan soporte de energía altamente estable y de alta capacidad para trenes de alta velocidad que operan a velocidades de 250 km/h y 350 km/h+.

Ferrocarriles Electrificados Convencionales: Adecuados para subestaciones que dan servicio a líneas principales de ferrocarriles de carga y pasajeros, capaces de soportar los picos de carga asociados con los trenes de transporte pesado.

Transporte ferroviario urbano: Adecuado para subestaciones principales de superficie o subterráneas en sistemas de metro y tren ligero, proporcionando conversión de voltaje reductor central para redes de suministro de energía de CA.

Ferrocarriles Privados Industriales y Mineros: Ofrecer soluciones personalizadas de redes de energía de tracción para líneas de transporte de locomotoras eléctricas dentro de grandes plantas siderúrgicas y operaciones mineras.

Este transformador es una opción ideal para autoridades ferroviarias, operadores de metro, contratistas EPC, empresas de servicios públicos y desarrolladores de infraestructura de transporte que buscan soluciones de suministro de energía de tracción confiables y de alto rendimiento.

Preguntas frecuentes sobre el transformador de tracción sumergido en aceite

P1: ¿Cuáles son las diferencias clave entre los transformadores de tracción y los transformadores de potencia estándar?

R: Los transformadores de tracción están sujetos a cargas altamente dinámicas (arranques, frenado y ciclos frecuentes entre condiciones sin carga y con carga completa) y frecuentes tensiones de cortocircuito externo. En consecuencia, sus estándares de diseño con respecto a la resistencia mecánica del devanado, la capacidad de resistencia a cortocircuitos, la tolerancia armónica y el rendimiento de sobrecarga son significativamente más altos que los de los transformadores de potencia tradicionales diseñados para operación en estado estable.

P2: ¿Se puede personalizar el transformador?

R: Sí. Pearl Electric puede personalizar las clasificaciones de voltaje, capacidad, grupos de vectores, impedancia, cambiadores de tomas, dispositivos de protección, tipos de aceite aislante, sistemas de enfriamiento y diseños de gabinetes de acuerdo con las especificaciones del cliente.

P3: ¿Qué pruebas se realizan antes de que el producto salga de fábrica para garantizar la confiabilidad?

R: Cada transformador se somete a un conjunto completo de pruebas de rutina en estricto cumplimiento de las normas IEC 60076 antes de salir de fábrica. Además, dadas las características específicas de los transformadores de tracción, realizamos ensayos de impulso de rayo, ensayos de descarga parcial (PD) y ensayos de aumento de temperatura, así como rigurosas inspecciones de resistencia mecánica y hermeticidad.

P4: ¿Qué ventajas ofrece el aceite aislante vegetal (FR3) frente al aceite mineral tradicional?

R: El aceite vegetal tiene un alto punto de inflamación de 360°C (en comparación con solo 160°C del aceite mineral tradicional), lo que ofrece una seguridad excepcional contra incendios y explosiones; Está clasificado como un líquido menos inflamable. Además, el aceite vegetal es 100% biodegradable y respetuoso con el medio ambiente, y prolonga eficazmente la vida útil del papel aislante del devanado.
